Laser a microchip, inclusi laser sub-nanosecondi, sicuri per gli occhi, Er:vetro, laser Q-switch attivi

Forniamo un'ampia varietà di laser pulsati, inclusi laser Er:glass sicuri per gli occhi, laser con microchip, laser Q-switched attivi, ecc. Questi laser sono disponibili in varie lunghezze d'onda a 1535 nm, 1319 nm, 1064 nm, 1030 nm, 946 nm, 660 nm, 532 nm , 515 nm, 473 nm, 355 nm, 343 nm, 266 nm, 257 nm, 237 nm, 213 nm.

Numerazione delle parti:

Serie – Lunghezza d'onda – Energia dell'impulso – Frequenza di ripetizione dell'impulso – Altro

Ad esempio: STXL-A-1064nm-120uJ-2.5kHz, è un laser a microchip della serie STXL-A con lunghezza d'onda di 1064nm, energia 120uJ e frequenza di ripetizione dell'impulso di 2,5kHz.

1. Laser a microchip sub-nanosecondo serie STXL

I laser a microchip della serie STXL sono laser sub-nanosecondi pompati a diodi Q-switched passivamente, caratterizzati da larghezza di impulso ridotta, elevata potenza di picco, elevata frequenza di ripetizione e lunghezze d'onda multiple.Forniamo questi laser a microchip a 1535 nm, 1319 nm, 1064 nm, 1030 nm, 946 nm, 660 nm, 532 nm, 515 nm, 473 nm, 355 nm, 343 nm, 266 nm, 257 nm, 237 nm e 213 nm, con velocità di ripetizione fino a 100 kHz e larghezza di impulso da 3 00ps a 5ns.Questi laser a stato solido pompati a diodi, compatti e facili da integrare, supportano l'attivazione interna ed esterna e sono ideali per la misurazione sicura degli occhi, il monitoraggio atmosferico, l'imaging subacqueo, la metrologia ottica, la biomedicina, la microlavorazione, ecc.

1.1 Laser a microchip serie STXL-A da 1,5 ns

I laser a microchip della serie STXL-A sono laser a stato solido pompati a diodi Q commutati passivamente.Il design integrato del modulo pompato a diodi e del cristallo laser offre praticità di installazione e integrazione grazie alle dimensioni compatte.Questa serie di laser offre schede di azionamento miniaturizzate appositamente per applicazioni radar meteorologiche, caratterizzate da dimensioni ridotte, basso consumo energetico e possono essere utilizzate in alta quota, con grandi differenze di temperatura e altri ambienti difficili.Sono disponibili soluzioni laser personalizzate a doppia lunghezza d'onda per la serie STXL-A, come 1064 nm e 532 nm, 1064 nm e 355 nm o altre.

Applicazioni:

• LIDAR
• Distanza laser
• Monitoraggio atmosferico

Caratteristiche principali:

• Ampiezza dell'impulso fino a 1,5 ns
• Energia a singolo impulso fino a 200μJ
• Frequenza di ripetizione fino a 2,5kHz
• Modalità spaziale TEM00
• Pacchetto sigillato, alta affidabilità

Parametri ottici
Lunghezza d'onda (nm)		1064			532
Frequenza di ripetizione (kHz)		1*	2.5	2,5*	1*		2.5	2,5*
Potenza media (mW)		200	300	500	100		150	250
Energia dell'impulso (μJ)		200	120	200	100		60	100
Ampiezza dell'impulso (ps)		2000			1500
Stabilità della potenza (8 ore)		±3%
Profilo della trave		TEM00
Divergenza completa del raggio (tip., mrad)	Orizzontale @1/e²	≤3				≤2,5
	Verticale @1/e²	≤3				≤2,5
Rapporto di polarizzazione		>100:1
Parametri di sistema
Fornire tensione di alimentazione		100-240 V CA, 50/60 Hz
Interfaccia di controllo		RS232, USB
Consumo energetico (W)		≤20	≤20	≤25	≤20		≤25	≤25
Dimensioni di potenza (L×A×L, mm)		90×32,6×120
Dimensioni della testa laser (L×A×L, mm)		45×30×120
Temperatura di funzionamento (℃)		15-35
Temperatura di stoccaggio (℃)		0-60

1.2 Laser a microchip serie STXL-B da 500 ps

I laser a microchip della serie STXL-B sono caratterizzati da una larghezza di impulso ridotta, che fornisce un'energia a impulso singolo piuttosto elevata.Questi laser sono laser a stato solido pompati a diodi Q-switch passivi senza impulso di coda, eccellente qualità del raggio ed elevata affidabilità.Il design integrato del modulo pompato a diodi e del cristallo laser offre praticità di installazione e integrazione grazie alle dimensioni compatte.La serie STXL-B fornisce varie lunghezze d'onda tra cui 1064 nm, 532 nm, 355 nm, 266 nm e 213 nm e supporta l'attivazione interna ed esterna.Il modulo ermetico interno della testa laser è a disposizione dei clienti per lo sviluppo su misura.

Applicazioni:

• Laser per semi
• MicrolavorazioniBiomedicina
• Spettroscopia di degradazione indotta da laser (LIBS)
• Spettroscopia al plasma indotta da laser (LIPS)
• Rilevazione ad ultrasuoni basata su laser
• Ottica non lineare
• Spettroscopia di massa a ionizzazione laser (LIMS)
• Fluorescenza indotta dal laser (LIF)

Caratteristiche principali:

• Energia a singolo impulso fino a 150μJ
• Modalità spaziale TEM00
• Pacchetto sigillato, alta affidabilità
• Polarizzazione stabile

Parametri ottici
Lunghezza d'onda (nm)		1064	532	355	266	213
Frequenza di ripetizione (kHz)		1	1	1*	1*	1*
Potenza media (mW)		150	75	30	12	4
Energia dell'impulso (μJ)		150	75	30	12	4
Ampiezza dell'impulso (ps)		600	550	500	500	500
Stabilità della potenza (8 ore)		±3%
Profilo della trave		TEM00
Divergenza completa del fascio (tip., mrad)	Orizzontale @1/e²	7	6	5	4	4
	Verticale @1/e²	7	6	5	4	4
Rapporto di polarizzazione		>100:1
Parametri di sistema
Fornire tensione di alimentazione		100-240 V CA, 50/60 Hz
Interfaccia di controllo		RS232, USB
Consumo energetico (W)		≤25
Dimensioni di potenza (L×A×L, mm)		168×88×140
Dimensioni della testa laser (L×A×L, mm)		45×30×120
Temperatura di funzionamento (℃)		15-35
Temperatura di stoccaggio (℃)		0-60

1.3 Laser a microchip serie STXL-C da 750 ps

I laser a microchip della serie STXL-C sono laser a stato solido passivi Q-switch (Q-switched) pompati a semiconduttore (pompati a diodi) compatti, economici e affidabili sviluppati indipendentemente da noi, con energia di uscita stabile, potenze di picco elevate ed eccellente qualità del raggio.La cavità laser monolitica è permanentemente allineata, quindi estremamente stabile.Il sistema supporta trigger interno e trigger esterno.Questa serie di prodotti comprende 5 lunghezze d'onda di 1064 nm, 532 nm, 355 nm, 266 nm e 213 nm.La durata dell'impulso (larghezza dell'impulso) può scendere fino a 600 ps (0,6 ns).Vari modelli funzionano con frequenze di ripetizione fino a 10kHz e la potenza media varia da 3 mW a 350 mW.Il design affidabile e robusto del microchip è perfetto per applicazioni industriali OEM avanzate.

Applicazioni:

• Laser per semi
• Microlavorazioni
• Sorgente di pompa per oscillatori parametrici ottici
• Spettroscopia di degradazione indotta da laser (LIBS)
• Rilevazione ad ultrasuoni basata su laser
• Spettroscopia di massa a ionizzazione laser (LIMS)
• Distanza laser
• Fluorescenza indotta dal laser (LIF)
• Imaging ad ultrasuoni laser

Caratteristiche principali:

• Energia a singolo impulso fino a 120μJ
• Frequenza di ripetizione fino a 10kHz
• Modalità spaziale TEM00
• Polarizzazione stabile

Parametri ottici
Lunghezza d'onda (nm)		1064			532			355			266			213
Frequenza di ripetizione (kHz)		1	5	10	1	5	10	1*	5*	10*	1*	5*	10*	1*	5*	10*
Potenza media (mW)		120	350	300	60	175	150	15	50	60	8	35	30	3	10	10
Energia dell'impulso (μJ)		120	70	30	60	35	15	15	10	6	8	7	3	3	2	1
Ampiezza dell'impulso (ps)		750			650			600			600			600
Stabilità della potenza (8 ore)		±3%
Profilo della trave		TEM00
Divergenza completa del raggio (tip., mrad)	Orizzontale @1/e²	8	12		7	10		5	8		5	8		4	6
	Verticale @1/e²	8	12		7	10		5	8		5	8		4	6
Rapporto di polarizzazione		>100:1
Parametri di sistema
Fornire tensione di alimentazione		100-240 V CA, 50/60 Hz
Interfaccia di controllo		RS232, USB
Consumo energetico (W)		≤ 25	≤ 20	≤ 30	≤ 25	≤ 30	≤ 35	≤ 25	≤ 25	≤ 30	≤ 25	≤ 30	≤ 30	≤ 25	≤ 30	≤ 30
Dimensioni di potenza (L×A×L, mm)		168×88×140
Dimensioni della testa laser (L×A×L, mm)		45×30×120
Temperatura di funzionamento (℃)		15-35
Temperatura di stoccaggio (℃)		0-60

1.4 Laser a microchip OEM serie STXL-D 300ps-2ns a bassa velocità di ripetizione

I laser a microchip della serie STXL-D sono laser a stato solido pompati a diodi Q commutati passivamente.Questi laser sono dotati di circuiti di comando OEM compatti, caratterizzati da dimensioni ridotte, facile integrazione, eccellente qualità del raggio, energia dell'impulso stabile, doppia larghezza dell'impulso, ecc. Forniamo anche isolatori con lunghezze d'onda corrispondenti.Su richiesta sono disponibili laser personalizzati con energia maggiore di 1-2 mJ.

Caratteristiche principali:

• Ampiezza dell'impulso fino a 300ps
• Energia dell'impulso fino a 600μJ
• Elevata stabilità della direzione di polarizzazione
• Modalità spaziale TEM 0 0
• Struttura compatta e alta affidabilità
• Uscita a doppia larghezza di impulso opzionale
• Indicazione della luce rossa opzionale

Applicazione:

• Cosmetologia medica
• Misurazione della distanza laser
• Ablazione laser

Parametri ottici
Lunghezza d'onda (nm)		1064
Frequenza di ripetizione (kHz)		0,01
Potenza media (mW)		6	5	5/5
Energia dell'impulso (μJ)		600	500	500/500
Ampiezza dell'impulso (ps)		500	300	300/2000
Stabilità della potenza (8 ore)		±3%
Profilo della trave		TEM00
Divergenza completa del fascio (tip., mrad)	Orizzontale @1/e²	6	7	6-7
	Verticale @1/e²	6	7	6-7
Rapporto di polarizzazione		Polarizzazione P >100:1			300ps:P Polarizzazione >100:1   Polarizzazione 2ns:S >100:1
Parametri di sistema
Fornire tensione di alimentazione		12 V 5 A
Interfaccia di controllo		SMA
Consumo energetico (W)		≤10
Dimensioni di potenza (L×A×L, mm)		68×35×120
Dimensioni della testa laser (L×A×L, mm)		45×30×120			80x36x124
Temperatura di funzionamento (℃)		15-35
Temperatura di stoccaggio (℃)		0-60

Scheda dati :Laser a microchip OEM serie STXL-D da 300ps-2ns a bassa velocità di ripetizione

1.5 Laser a microchip serie STXL-D da 300 ps

I laser a microchip della serie STXL-D sono laser a stato solido pompati a diodi Q-switch passivi, caratterizzati da energia a impulso singolo stabile, eccellente qualità del raggio e assenza di impulso di coda.Il design integrato del modulo pompato a diodi e del cristallo laser offre praticità di installazione e integrazione grazie alle dimensioni compatte.Questa serie fornisce varie lunghezze d'onda tra cui 1064 nm, 532 nm, 355 nm e 266 nm e supporta l'attivazione interna ed esterna.Il modulo ermetico interno della testa laser è a disposizione dei clienti per uno sviluppo su misura.La serie STXL-D è disponibile anche con driver laser seme OEM.

Applicazioni:

• Laser per semi
• Microlavorazioni
• Spettroscopia di degradazione indotta da laser (LIBS)
• Spettroscopia di massa a ionizzazione laser (LIMS)
• Fluorescenza indotta dal laser (LIF)
• Ottica non lineare

Caratteristiche principali:

• Ampiezza dell'impulso fino a 300ps
• Energia a singolo impulso fino a 50μJ
• Frequenza di ripetizione fino a 10kHz
• Modalità spaziale TEM00
• Polarizzazione stabile

Parametri ottici
Lunghezza d'onda (nm)		1064			532			355			266
Frequenza di ripetizione (kHz)		1	5	10	1	5	10	1*	5*	10*	1*	5*	10*
Potenza media (mW)		50	50	80	20	25	30	10	15	20	5	10	10
Energia dell'impulso (μJ)		50	10	8	20	5	3	10	3	2	5	2	1
Ampiezza dell'impulso (ps)		350			300			300			300
Stabilità della potenza (8 ore)		±3%
Profilo della trave		TEM00
Divergenza completa del raggio tipica, mrad)	Orizzontale @1/e²	12	16		10	14		8	12		8	12
	Verticale @1/e²	12	16		10	14		8	12		8	12
Rapporto di polarizzazione		>100:1
Parametri di sistema
Fornire tensione di alimentazione		100-240 V CA, 50/60 Hz
Interfaccia di controllo		RS232, USB
Consumo energetico (W)		≤25
Dimensioni di potenza (L×A×L, mm)		168×88×140
Dimensioni laser (L×A×L, mm)		45×30×120
Temperatura di funzionamento (℃)		15-35
Temperatura di stoccaggio (℃)		0-60

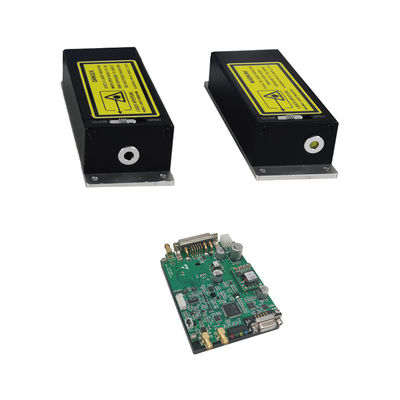

1.6 Laser a stato solido pompati a diodi serie STXL-E1

I laser della serie STXL-E1 sono laser a stato solido pompati a diodi Q commutati passivamente con elevata potenza e alta frequenza di ripetizione, appositamente progettati per applicazioni di microlavorazione.Grazie al design miniaturizzato del circuito di azionamento, questi laser a basso consumo energetico sono compatti e facili da integrare.Il pacchetto standard viene fornito con un espansore del raggio 10x, che fornisce un raggio collimato di 6 mm di diametro a una lunghezza d'onda di 1064 nm.Specifiche personalizzate sono disponibili su richiesta.

Applicazioni:

• Marcatura laser
• Incisione al laser
• Ablazione laser

Caratteristiche principali:

• Frequenza di ripetizione fino a 20kHz
• Design compatto
• Pacchetto sigillato, alta affidabilità

Parametri ottici
Lunghezza d'onda (nm)	1064
Frequenza di ripetizione (kHz)	10	20	10
Potenza media (mW)	300	400	800
Energia dell'impulso (μJ)	30	20	80
Ampiezza dell'impulso (ns)	0.9	1.2	2
Stabilità della potenza (8 ore)	±3%
Profilo della trave	TEM00
Diametro fascio collimato (mm)	≈6
Divergenza del raggio, angolo completo (tip., @1/e², mrad)	≤1
Rapporto di polarizzazione	>100:1
Parametri di sistema
Fornire tensione di alimentazione	12V, >180W
Trigger esterno	con gate, 5 V TTL, guida alta per abilitare
Dimensioni della testa laser (L×A×L, mm)	28×25×88
Temperatura di funzionamento (℃, richiede raffreddamento ad aria)	15-35
Temperatura di stoccaggio (℃)	-40~60

1.7 Laser a stato solido pompati a diodi serie STXL-E3

I laser della serie STXL-E3 sono laser a stato solido pompati a diodi Q commutati passivamente.Rispetto ai tradizionali laser a microchip, questa serie utilizza un design a cavità divisa, offrendo elevata potenza, elevata velocità di ripetizione e grande energia.Grazie al design miniaturizzato del circuito di azionamento, questi laser a basso consumo energetico sono compatti e facili da integrare.Il pacchetto standard viene fornito con un espansore di raggio 15x alla lunghezza d'onda di 1064 nm o 532 nm.Specifiche personalizzate sono disponibili su richiesta.

Applicazioni:

• Marcatura laser
• Incisione al laser
• Ablazione laser
• Incisione laser

Caratteristiche principali:

• Frequenza di ripetizione fino a 20kHz
• Design compatto
• Pacchetto sigillato, alta affidabilità

Parametri ottici
Lunghezza d'onda (nm)	1064	1064	532
Frequenza di ripetizione (kHz)	10	20	2
Potenza media (mW)	2000	2500	600
Energia dell'impulso (μJ)	200	125	300
Ampiezza dell'impulso (ns)	8	14	3
Stabilità della potenza (8 ore)	±3%
Profilo della trave	TEM00
Diametro fascio collimato (mm)	≈9
Divergenza del raggio, angolo completo (tip., @1/e², mrad)	≤1
Rapporto di polarizzazione	>100:1
Parametri di sistema
Fornire tensione di alimentazione	12V,, >180W
Trigger esterno	Gated, 5 V TTL, guida alta per abilitare il laser
Dimensioni della testa laser (L×A×L, mm)	60×39×158
Temperatura di funzionamento (℃, richiede raffreddamento ad aria)	15-35
Temperatura di stoccaggio (℃)	-40~60

1.8 Laser a microchip serie STXL-I da 2,5 ns

I laser a microchip della serie STXL-I sono laser a stato solido passivi Q-switch (Q-switched) pompati a semiconduttore (pompati a diodi) compatti, economici e affidabili sviluppati indipendentemente da noi, con energia di uscita stabile, potenze di picco elevate ed eccellente qualità del raggio.La cavità laser monolitica è permanentemente allineata, quindi estremamente stabile.Il sistema supporta trigger interno e trigger esterno.Questa serie di prodotti comprende tre lunghezze d'onda di 946 nm, 473 nm e 237 nm.La durata dell'impulso (larghezza dell'impulso) può scendere fino a 2000 ps (2 ns).Vari modelli funzionano con frequenze di ripetizione fino a 5kHz e la potenza media varia da 2mW a 75mW.Il design affidabile e robusto del microchip è perfetto per applicazioni industriali OEM avanzate.

Applicazioni:

• Fluorescenza indotta dal laser (LIF)
• Rilevazione ad ultrasuoni basata su laser
• Distanza laser
• Spettroscopia Raman

Caratteristiche principali:

• Design compatto, eccellente stabilità
• Polarizzazione stabile
• Frequenza di ripetizione fino a 5kHz
• Modalità spaziale TEM00

Parametri ottici
Lunghezza d'onda (nm)		946		473		237
Frequenza di ripetizione (kHz)		1	5	1	5	2*
Potenza media (mW)		20	75	5	20	2
Energia dell'impulso (μJ)		20	15	5	4	1
Ampiezza dell'impulso (ps)		2500		2000		1500
Stabilità della potenza (8 ore)		±3%
Profilo della trave		TEM00
Divergenza completa del raggio (tip., mrad)	Orizzontale @1/e²	9	10	7	8	6
	Verticale @1/e²	9	10	7	8	6
Rapporto di polarizzazione		>100:1
Parametri di sistema
Fornire tensione di alimentazione		100-240 V CA, 50/60 Hz
Interfaccia di controllo		RS232, USB
Consumo energetico (W)		≤15	≤30	≤15	≤30	≤25
Dimensioni di potenza (L×A×L, mm)		168×88×140
Dimensioni della testa laser (L×A×L, mm)		45×30×120
Temperatura di funzionamento (℃)		15-35
Temperatura di stoccaggio (℃)		0-60

1.9 Laser a microchip da 1 ns serie STXL-J

Applicazioni:

• Microlavorazioni dei materiali
• Analisi dello spettro
• LIDAR
• Sorgente della pompa
• Biomedicina

Caratteristiche principali:

• Ampiezza dell'impulso fino a 1 ns
• Energia a singolo impulso fino a 100μJ
• Frequenza di ripetizione fino a 2kHz
• Modalità spaziale TEM00

Parametri ottici
Lunghezza d'onda (nm)		1030		515		343			257
Frequenza di ripetizione (kHz)		1	2	1	2	0,2*	1*	2*	1*	2*
Potenza media (mW)		100	160	40	60	6	20	30	8	10
Energia dell'impulso (μJ)		100	80	40	30	30	20	15	8	5
Ampiezza dell'impulso (ps)		1000		900		800			800
Stabilità della potenza (8 ore)		±3%
Profilo della trave		TEM00
Divergenza completa del raggio (tip., mrad)	Orizzontale @1/e²	6	8	4	5	3	3	4	2	3
	Verticale @1/e²	6	8	4	5	3	3	4	2	3
Rapporto di polarizzazione		>100:1
Parametri di sistema
Fornire tensione di alimentazione		100-240 V CA, 50/60 Hz
Interfaccia di controllo		RS232, USB
Consumo energetico (W)		≤15	≤25	≤15	≤25	≤15	≤15	≤25	≤15	≤25
Dimensioni di potenza (L×A×L, mm)		168×88×140
Dimensioni della testa laser (L×A×L, mm)		45×30×120
Temperatura di funzionamento (℃)		15-35
Temperatura di stoccaggio (℃)		0-60

1.10 Laser a microchip serie STXL-L da 2,5 ns

I laser a microchip della serie STXL-L sono laser a stato solido passivi Q-switch (Q-switched) pompati a semiconduttore (pompati a diodi) compatti, economici e affidabili sviluppati indipendentemente da noi, con energia di uscita stabile, potenze di picco elevate ed eccellente qualità del raggio.La cavità laser monolitica è permanentemente allineata, quindi estremamente stabile.Il sistema supporta trigger interno e trigger esterno.Questa serie di prodotti comprende due lunghezze d'onda di 1319 nm e 660 nm.La durata dell'impulso (larghezza dell'impulso) può scendere fino a 2500 ps (2,5 ns).Vari modelli funzionano con frequenze di ripetizione fino a 2kHz e la potenza media varia da 10mW a 80mW.Il design affidabile e robusto del microchip è perfetto per applicazioni industriali OEM avanzate.

Applicazioni:

• Terapia fotodinamica
• Monitoraggio ambientale
• Telerilevamento laser
• LIDAR
• Spettroscopia
• Visualizzazione laser

Caratteristiche principali:

• Ampiezza dell'impulso fino a 2,5 ns
• Energia a singolo impulso fino a 50μJ
• Frequenza di ripetizione fino a 2kHz
• Modalità spaziale TEM00
• Pacchetto sigillato, alta affidabilità

Parametri ottici
Lunghezza d'onda (nm)		1319		660
Frequenza di ripetizione (kHz)		0,1*	1*	0,1*	1*
Potenza media (mW)		8	50	1	6
Energia dell'impulso (μJ)		80	50	10	6
Ampiezza dell'impulso (ps)		2500		2000
Stabilità della potenza (8 ore)		±3%
Profilo della trave		TEM00
Divergenza completa del raggio (tip., mrad)	Orizzontale @1/e²	10		6
	Verticale @1/e²	10		6
Rapporto di polarizzazione		>100:1
Parametri di sistema
Fornire tensione di alimentazione		100-240 V CA, 50/60 Hz
Interfaccia di controllo		RS232, USB
Consumo energetico (W)		≤20	≤45	≤20	≤45
Dimensioni di potenza (L×A×L, mm)		168×88×140
Dimensioni della testa laser (L×A×L, mm)		45×30×120
Temperatura di funzionamento (℃)		15-35
Temperatura di stoccaggio (℃)		0-60

1.11 Laser con microchip a spirale in fibra regolabile serie STXL-O

I laser microchip pigtail in fibra sub-nanosecondo della serie STXL-O sono composti da moduli di controllo elettronico integrati per la regolazione dell'energia, modulo fotorilevatore e scheda di azionamento laser, con una fibra da 200um 0,22NA.Questo laser super compatto è plug and play, il che lo rende una sorgente ideale per una varietà di applicazioni.

Applicazioni:

• Incisione laser
• Rottura indotta dal laser
• Spettroscopia (LIBS)
• Fotoluminescenza laser
• Marcatura laser
• Microdissezione con cattura laser
• Fluorescenza indotta dal laser (LIF)
• Spettroscopia di massa laser
• Microscopia ultravioletta
• Spettroscopia Raman
• LIDAR
• Incisione ed elaborazione di film sottili
• Ispezione dei semiconduttori
• Imaging fotoacustico
• Candela laser
• Telerilevamento laser

Caratteristiche principali:

• Ampiezza dell'impulso <1ns
• Tasso di ripetizione variabile da 1-200Hz
• Energia regolabile tramite controllo PC
• Segnale di uscita del fotodiodo con jitter temporale < 00ps
• Pacchetto sigillato, alta affidabilità
• Plug and play, include il software di controllo per PC

Parametri ottici
Lunghezza d'onda (nm)	1064	532	355	266
Frequenza di ripetizione (Hz)	1-200
Massimo.energia @ Uscita accoppiata in fibra (μJ)	50	25	25	10
Ampiezza dell'impulso (ns)	≤1
Stabilità energetica (RMS)	≤3%
Regolazione della precisione dell'energia in uscita	≤2%
Polarizzazione	≥100:1
Fibra	200μm/0,22NA
Parametri di sistema
Fornire tensione di alimentazione	24 V CC
Ingresso di modulazione	TTL 0-5 V, ingresso SMB
Interfaccia di controllo	RS-232
Consumo energetico di picco (W)	<20
Consumo energetico medio (W)	<10
Dimensioni laser (L×A×L, mm)	82x79x250
Temperatura di funzionamento (℃)	10-40
Temperatura di stoccaggio (℃)	-10-60

1.12 Laser a microchip per spazio libero con regolazione dell'energia serie STXL-O

I laser a microchip sub-nanosecondi con energia regolabile della serie STXL-O con uscita in spazio libero sono composti da moduli di controllo elettronico integrati per la regolazione dell'energia, modulo fotorivelatore e scheda di azionamento laser.Questo laser presenta un design compatto, plug and play e uscita in spazio libero con una divergenza del raggio inferiore a 2 mrad.

Applicazioni:

• Incisione laser
• Rottura indotta dal laser
• Spettroscopia (LIBS)
• Fotoluminescenza laser
• Marcatura laser
• Microdissezione con cattura laser
• Fluorescenza indotta dal laser (LIF)
• Spettroscopia di massa laser
• Microscopia ultravioletta
• Spettroscopia Raman
• LIDAR
• Incisione ed elaborazione di film sottili
• Ispezione dei semiconduttori
• Imaging fotoacustico
• Candela laser
• Telerilevamento laser

Caratteristiche principali:

• Ampiezza dell'impulso <1ns
• Tasso di ripetizione variabile da 1-200Hz
• Energia regolabile tramite controllo PC
• Segnale di uscita del fotodiodo con jitter temporale <100ps
• Pacchetto sigillato, alta affidabilità
• Plug and play, include il software di controllo per PC

Parametri ottici
Lunghezza d'onda (nm)		1064	532	355	266
Frequenza di ripetizione (Hz)		1-200
Massimo.energia @ produzione di spazio libero (μJ)		60	30	25	15
Ampiezza dell'impulso (ns)		≤1
Stabilità energetica (RMS)		≤3%
Regolazione della precisione dell'energia in uscita		≤2%
Profilo della trave (uscita spazio libero)		TEM00
Divergenza dell'angolo completo Tip.(mrad)	Orizzontale @1/e²	≤2
	Verticale @1/e²	≤2
Polarizzazione		≥100:1
Parametri di sistema
Fornire tensione di alimentazione		24 V CC
Ingresso di modulazione		TTL 0-5 V, ingresso SMB
Interfaccia di controllo		RS-232
Consumo energetico di picco (W)		<20
Consumo energetico medio (W)		<10
Dimensioni laser (L×A×L, mm)		82x79x190
Temperatura di funzionamento (℃)		10-40
Temperatura di stoccaggio (℃)		0-60

1.13 Laser a microchip serie STXL-M

I laser a microchip della serie STXL-M sono laser a stato solido pompati a diodi Q-switch passivi, caratterizzati da alta energia, buon rapporto qualità-prezzo e basso consumo energetico.Il design integrato del modulo pompato a diodi e del cristallo laser garantisce la compattezza.E per questo laser non è richiesto il raffreddamento ad acqua.La serie è disponibile anche con schede di azionamento miniaturizzate per il controllo OEM o segnale PD per applicazioni quali LIBS e ablazione laser, facili da installare e integrare e adatte per dispositivi portatili.

Applicazioni:

• Ablazione laser
• Rottura indotta dal laser
• Spettroscopia (LIBS)

Caratteristiche principali:

• Larghezza dell'impulso <7ns
• Energia dell'impulso fino a 20 mJ
• PD integrato, scheda di azionamento per PD disponibile
• Dimensioni compatte, non è necessario il raffreddamento dell'acqua
• Adatto per dispositivi portatili
• Conveniente

Parametri ottici
Lunghezza d'onda (nm)		1064
Frequenza di ripetizione (Hz)		10
Energia dell'impulso (mJ)		>10
Ampiezza dell'impulso (ns)		<10
Stabilità della potenza (RMS)		<1,5%
Ampiezza dell'impulso della pompa (μs)		≤250
Divergenza dell'angolo completo Tip.(mrad)	Orizzontale @1/e²	3
	Verticale @1/e²	3
Metodo di raffreddamento		Aria condizionata
Dimensioni laser (L×A×L, mm)		17×16,1×58,5 (personalizzabile)
Temperatura di funzionamento (℃)		15-35
Temperatura di stoccaggio (℃)		0-60
Parametri del conducente
Fornire tensione di alimentazione		24 V CC
Interfaccia di controllo		J30J-15T
Consumo energetico (W)		15 W (MASSIMO)
*Dimensioni della scheda di azionamento (L×A×L, mm)		90×35×120
Modalità di attivazione		Attivazione ingresso/uscita
Parametri del driver PD
Fornire tensione di alimentazione		5 VCC
Uscita di attivazione		Connettore SMA
Livello di uscita		3V@50Ω
Dimensioni della scheda di trasmissione (L×A×L, mm)		39×10×86(personalizzabile)

2. Laser Er:vetro serie STXL

Il laser sicuro per gli occhi da 1535 nm è un laser a microchip pompato a diodi ultracompatto basato su vetro Er:.Utilizzando la tecnologia di confezionamento del diodo laser, l'energia di uscita di questo laser è fino a 1000uJ, rendendo possibile il rilevamento di bersagli entro un raggio di 500 m-20 km e ampiamente utilizzato nel telemetro compatto sicuro per gli occhi.

2.1 Moduli laser in vetro Erbio STXL 1535nm con espansore del raggio

Il modulo laser in vetro all'erbio da 1535 nm con espansore del raggio è un modulo laser integrato composto da laser con microchip in vetro all'erbio, espansore del raggio e fotorilevatore (PIN) sviluppato indipendentemente da noi e utilizzato professionalmente nella misurazione laser, nel rilevamento remoto laser, nel lidar e in altre applicazioni.La serie di moduli laser STXL-1535-25X è specificata per fornire 100-300μJ a 1535 nm con angolo di divergenza di 0,5mard e fornire un segnale di uscita PD, che ha le caratteristiche di dimensioni ridotte, alta affidabilità e funzionamento ad ampia temperatura.

Applicazioni:

• Distanza laser
• Telerilevamento laser
• Lidar

Caratteristiche principali:

• 1535 nm, sicuro per gli occhi
• DP integrato
• Angolo di divergenza di 0,5 mrad
• Struttura compatta
• Elevata stabilità

Parametri ottici
Lunghezza d'onda (nm)	1535
Frequenza di ripetizione (Hz)	10
Energia dell'impulso (mJ)	100	200	300
Ampiezza dell'impulso (ns)	5
Durata dell'impulso della pompa (ms)	≤2	≤2	≤2,5
Diametro del fascio (mm)	7.5	8	8.5
Divergenza completa del raggio Tip.(mrad)	0,55	0,5	0,45
Ingrandimento	25X
Parametri di sistema
Corrente operativa (A)	8	10	12
Tensione operativa (V)	1.8
Vibrazione	5 Hz, 2,5 g
Shock	Assiale 100 g, 1 ms
Temperatura operativa (℃)	-40~65
Temperatura di stoccaggio (℃)	-55~80
Umidità relativa di stoccaggio	≤85%
Durata operativa (H)	≥5000

2.2 Moduli laser in vetro Erbio STXL ad alta potenza di picco da 1535 nm con espansore del raggio

Il modulo laser in vetro erbio ad alta potenza di picco da 1535 nm con espansore del raggio è un modulo laser integrato composto da laser con microchip in vetro erbio ad alta energia, espansore del raggio e fotorilevatore (PIN) sviluppato indipendentemente da noi, che viene utilizzato professionalmente nella misurazione laser, nel rilevamento remoto laser, lidar e altre applicazioni.La serie di moduli laser STXL-1535-30X è specificata per fornire un'elevata potenza di picco di 500μJ-1mJ a 1535nm con un angolo di divergenza inferiore a 0,3mard e fornire un segnale di uscita PD, che ha le caratteristiche di dimensioni ridotte, alta affidabilità e ampio funzionamento a temperatura.

Applicazioni:

• Distanza laser
• Telerilevamento laser
• Lidar

Caratteristiche principali:

• 1535 nm, sicuro per gli occhi
• Potenza di picco elevata
• Angolo di divergenza <0,3 mrad
• DP integrato
• Struttura compatta
• Elevata stabilità

Parametri ottici
Lunghezza d'onda (nm)	1535
Frequenza di ripetizione (Hz)	10	5
Potenza in uscita (μJ)	500	1000
Ampiezza dell'impulso (ns)	6	7
Durata dell'impulso della pompa (ms)	≤2,5	≤2,5
Diametro del fascio (mm)	14	16
Divergenza completa del raggio Tip.(mrad)	0,28	0,25
Ingrandimento	30X
Parametri di sistema
Corrente operativa (A)	20	30
Tensione operativa (V)	1.8
Vibrazione	5 Hz, 2,5 g
Shock	Assiale 100 g, 1 ms
Temperatura operativa (℃)	-40~65
Temperatura di stoccaggio (℃)	-55~80
Umidità relativa di stoccaggio	≤85%
Durata operativa (H)	≥5000

2.3 Laser a microchip STXL 1535nm 100~300μJ con PIN

I nostri moduli laser microchip da 1535 nm con fotorilevatore (PIN) funzionano nel regime di lunghezze d'onda sicure per gli occhi e presentano grandi vantaggi in applicazioni tra cui la misurazione del raggio laser e LiDAR.Questa serie di moduli laser è dotata di fotorilevatore integrato (PIN), che fornisce segnale di uscita PD, assenza di impulso di coda, energia di impulso stabile ed eccellente profilo del raggio.Il design integrato del modulo pompato a diodi e del cristallo laser offre praticità di installazione e integrazione grazie alle dimensioni compatte.

Applicazioni:

• Telemetro laser
• Radar meteorologico

Caratteristiche principali:

• PIN integrato, fornisce il segnale di uscita PD
• Q-switch passivo, Er:glass
• Sicuro per gli occhi
• Estremamente leggero

Parametri ottici
Lunghezza d'onda (nm)	1535
Energia dell'impulso (μJ)	100	200	300
Ampiezza dell'impulso (ns)	≤5
Frequenza di ripetizione (Hz)	10
Corrente operativa (A)	8	10	12
Ampiezza PIN (resistenza V@50Ω)	2-3
Divergenza completa del raggio Tip.(mrad)	10		8
Profilo della trave	TEM00
Peso (g)	8		10
Dimensioni (L×A×L, mm)	21x8x7		25x8x7
Temperatura di funzionamento (℃)	-40~65
Temperatura di stoccaggio (℃)	-55~80

2.4 Moduli laser microchip da 1535 nm ad alta velocità di ripetizione STXL con PIN

I moduli laser microchip da 1535 nm ad alta velocità di ripetizione con fotorilevatore (PIN) sono laser in vetro Er: sicuri per gli occhi che funzionano a 1-10 kHz.Questa serie di moduli laser è dotata di fotorilevatore integrato (PIN), in grado di fornire un segnale di uscita PD.Utilizzando la tecnologia di confezionamento del laser a semiconduttore, questi laser sono caratterizzati da dimensioni compatte, sufficiente stabilità delle prestazioni e eccellente qualità del raggio.

Applicazioni:

• Distanza laser
• Telerilevamento laser
• Lidar

Caratteristiche principali:

• PIN integrato, fornisce il segnale di uscita PD
• Q-switch passivo, Er:glass
• Sicuro per gli occhi
• Funzionamento ad ampia temperatura

Lunghezza d'onda (nm)	1535
Energia dell'impulso (μJ)	40	20	10	5
Ampiezza dell'impulso (ns)	≤5	≤6	≤8	≤10
Frequenza di ripetizione (kHz)	1	2.5	5	10
Corrente operativa (A)	5
Ampiezza PIN (resistenza V@50Ω)	2
Divergenza completa del raggio (tip., mrad)	≤16	≤17	≤18	≤20
Profilo della trave	TEM00
Peso (g)	7
Dimensioni (L×A×L, mm)	21x8x7
Temperatura di funzionamento (℃)	-40~65
Temperatura di stoccaggio (℃)	-55~80

2.5 Moduli laser in vetro erbio ad alta frequenza di ripetizione STXL 1535nm con espansore del fascio

Il modulo laser in vetro all'erbio da 1535 nm ad alta frequenza con espansore del raggio è un modulo laser integrato composto da laser con microchip in vetro all'erbio ad alta velocità di ripetizione, espansore del raggio e fotorilevatore (PIN) sviluppato in modo indipendente da noi, che viene utilizzato professionalmente nel range laser, altimetro, lidar e altre applicazioni.La serie di moduli laser STXL-1535-40X è specificata per fornire 5-40μJ a 1535nm con un'elevata frequenza di ripetizione di 1-10kHz e un piccolo angolo di divergenza e fornire un segnale di uscita PD, che ha le caratteristiche di dimensioni ridotte, alta affidabilità e ampio funzionamento a temperatura.

Applicazioni:

• Distanza laser
• Telerilevamento laser
• Lidar

Caratteristiche principali:

• 1535 nm, sicuro per gli occhi
• Alto tasso di ripetizione
• Angolo di divergenza <0,5 mrad
• DP integrato
• Struttura compatta
• Alta affidabilità

Parametro ottico
Lunghezza d'onda (nm)	1535
Frequenza di ripetizione (kHz)	1	2.5	5	10
Potenza in uscita (μJ)	40	20	10	5
Ampiezza dell'impulso (ns)	5	6	8	10
Diametro del fascio (mm)	12	12	12	12
Divergenza completa del raggio Tip.(mrad)	0.4	0.4	0,45	0,45
Ingrandimento	40X
Parametri di sistema
Corrente operativa (A)	6
Tensione operativa (V)	1.8
Vibrazione	5 Hz, 2,5 g
Shock	Assiale 100 g, 1 ms
Temperatura operativa (℃)	-40~65
Temperatura di stoccaggio (℃)	-55~80
Umidità relativa di stoccaggio	≤85%
Durata operativa (H)	≥5000

2.6 Laser a microchip serie STXL-F

I laser Er:glass sicuri per gli occhi sono laser Q-switched pompati a diodi, privi di acqua, sviluppati indipendentemente da noi in modo passivo, combinano un funzionamento sicuro per la lunghezza d'onda con un'elevata potenza di picco, una breve durata dell'impulso (larghezza dell'impulso) e una qualità del raggio limitata dalla diffrazione per offrono dimensioni, peso e potenza senza eguali.I nostri laser DPSS sicuri per gli occhi funzionano a 1535 nm, oltre ad essere chiamati laser da 1535 nm, questi laser sono anche chiamati laser da 1540 nm, laser da 1534 nm, laser da 1,54 um o laser da 1,54 μm, ampiamente utilizzati come sorgente luminosa di emissione del telemetro.A questa lunghezza d'onda, i sistemi di rilevamento laser sicuri per la vista possono essere facilmente configurati senza compromettere la potenza o la qualità del raggio.Ciò rende le applicazioni di telemetria laser più sicure per i clienti.La maggior parte di questi laser funziona in un ampio intervallo di temperature da -40 ℃ a 60 ℃, con una durata superiore a 60 milioni di colpi.

Applicazioni:

• Lidar
• Distanza laser

Caratteristiche principali:

• 1535 nm, sicuro per gli occhi
• Ampiezza dell'impulso fino a 5 ns
• Energia a singolo impulso fino a 400μJ
• Frequenza di ripetizione fino a 1kHz

Parametri ottici
Lunghezza d'onda (nm)		1535
Frequenza di ripetizione (kHz)		0,01	0,01	0,01	0,01	0,005	0,005	1	2.5	5	10
Energia dell'impulso (μJ)		100	200	300	500	700	1000	40	20	10	5
Ampiezza dell'impulso (ns)		≤5	≤5	≤5	≤6	≤7	≤7	≤5	≤6	≤8	≤10
Stabilità della potenza (8 ore)		3%
Profilo della trave		TEM00
Divergenza dell'angolo completo Tip.(mrad)	Orizzontale @1/e²	≤12	≤10	≤10	≤8	≤7	≤7	≤16	≤17	≤18	≤20
	Verticale @1/e²	≤12	≤10	≤10	≤8	≤7	≤7	≤16	≤17	≤18	≤18
Parametri di sistema
Fornire tensione di alimentazione		100-240 V CA, 50/60 Hz
Ingresso di modulazione		TTL0-5V, ingresso SMA
Interfaccia di controllo		RS232, USB
Consumo energetico (W)		≤3				≤7
Dimensioni di potenza (L×A×L, mm)		168×88×140
Dimensioni della testa laser (L×A×L, mm)		45×30×120
Temperatura di funzionamento (℃)		15-35
Temperatura di stoccaggio (℃)		0-60

2.7 Modulo laser microchip da 1535 nm ad alta frequenza di ripetizione STXL

I laser Er:glass sicuri per gli occhi sono laser Q-switched pompati a diodi, senza acqua, passivamente sviluppati da noi indipendentemente, combinano un funzionamento sicuro per la lunghezza d'onda con un'elevata potenza di picco, una breve durata dell'impulso (larghezza dell'impulso) e una qualità del raggio limitata dalla diffrazione per offrono dimensioni, peso e potenza senza eguali.I nostri laser DPSS sicuri per gli occhi funzionano a 1535 nm, oltre ad essere chiamati laser da 1535 nm, questi laser sono anche chiamati laser da 1540 nm, laser da 1534 nm, laser da 1,54 um o laser da 1,54 μm, ampiamente utilizzati come sorgente luminosa di emissione del telemetro.A questa lunghezza d'onda, i sistemi di rilevamento laser sicuri per la vista possono essere facilmente configurati senza compromettere la potenza o la qualità del raggio.Ciò rende le applicazioni di telemetria laser più sicure per i clienti.La maggior parte di questi laser funziona in un ampio intervallo di temperature da -40 ℃ a 60 ℃, con una durata superiore a 60 milioni di colpi.

Applicazioni:

• Radar per evitare gli ostacoli
• Radar meteorologico
• Telemetro laser

Caratteristiche principali:

• Q-switch passivo, Er:glass
• Sicuro per gli occhi
• Estremamente leggero (circa 10 g)
• Ampio intervallo di temperature operative

Lunghezza d'onda (nm)	1535
Energia dell'impulso (μJ)	40	20	10	5
Frequenza di ripetizione (kHz)	1	2.5	5	10
Ampiezza dell'impulso (ns)	≤5	≤6	≤8	≤10
Corrente operativa (A)	5
Tensione operativa (V)	2
Diametro del fascio (mm)	0,3
Divergenza completa del raggio (tip., mrad)	≤16	≤17	≤18	≤20
Puntamento del raggio	< 0,2°
Profilo della trave	TEM00
Peso (g)	≤10
Dimensioni (L×A×L, mm)	21x8x7
Temperatura di funzionamento (℃)	-40~65
Temperatura di stoccaggio (℃)	-55~80

2.8 Moduli laser a microchip STXL 100~300μJ 1535nm

I laser Er:glass sicuri per gli occhi sono laser Q-switched pompati a diodi, privi di acqua, che combinano un funzionamento con lunghezza d'onda sicura per gli occhi con elevata potenza di picco, breve durata dell'impulso (larghezza dell'impulso) e qualità del raggio limitata dalla diffrazione per offrire dimensioni e peso senza eguali e potere.I nostri laser DPSS sicuri per gli occhi funzionano a 1535 nm, oltre ad essere chiamati laser da 1535 nm, questi laser sono anche chiamati laser da 1540 nm, laser da 1534 nm, laser da 1,54 um o laser da 1,54 μm, ampiamente utilizzati come sorgente luminosa di emissione del telemetro.A questa lunghezza d'onda, i sistemi di rilevamento laser sicuri per la vista possono essere facilmente configurati senza compromettere la potenza o la qualità del raggio.Ciò rende le applicazioni di telemetria laser più sicure per i clienti.La maggior parte di questi laser funziona in un ampio intervallo di temperature da -40 ℃ a 60 ℃, con una durata superiore a 60 milioni di colpi.

Applicazioni:

• Telemetro laser
• Radar meteorologico

Caratteristiche principali:

• Q-switch passivo, Er:glass
• Sicuro per gli occhi
• Estremamente leggero
• Design super compatto
• Ampio intervallo di temperature operative

Lunghezza d'onda (nm)	1535
Energia dell'impulso (μJ)	100	200	300
Ampiezza dell'impulso (ns)	≤5
Frequenza di ripetizione (Hz)	10
Corrente operativa (A)	7	10	12
Divergenza completa del raggio (tip., mrad)	10
Profilo della trave	TEM00
Peso (g)	7	10	12
Dimensioni (L×A×L, mm)	21x8x7		25x8x7
Temperatura di funzionamento (℃)	-40~65
Temperatura di stoccaggio (℃)	-55~80

2.9 Moduli laser microchip ad alta energia 1535 nm STXL

I laser Er:glass sicuri per gli occhi sono laser Q-switched pompati a diodi, privi di acqua, che combinano un funzionamento con lunghezza d'onda sicura per gli occhi con elevata potenza di picco, breve durata dell'impulso (larghezza dell'impulso) e qualità del raggio limitata dalla diffrazione per offrire dimensioni e peso senza eguali e potere.I nostri laser DPSS sicuri per gli occhi funzionano a 1535 nm, oltre ad essere chiamati laser da 1535 nm, questi laser sono anche chiamati laser da 1540 nm, laser da 1534 nm, laser da 1,54 um o laser da 1,54 μm, ampiamente utilizzati come sorgente luminosa di emissione del telemetro.A questa lunghezza d'onda, i sistemi di rilevamento laser sicuri per la vista possono essere facilmente configurati senza compromettere la potenza o la qualità del raggio.Ciò rende le applicazioni di telemetria laser più sicure per i clienti.La maggior parte di questi laser funziona in un ampio intervallo di temperature da -40 ℃ a 60 ℃, con una durata superiore a 60 milioni di colpi.

Applicazioni:

• Telemetro laser
• Altimetro
• LIBS

Caratteristiche principali:

• Potenza di picco >150kW
• Sicuro per gli occhi
• Nessun controllo della temperatura
• Bassa corrente operativa
• Dimensioni compatte

Lunghezza d'onda (nm)	1535
Energia dell'impulso (μJ)	800	1000
Ampiezza dell'impulso (ns)	≤7	≤8
Frequenza di ripetizione (Hz)	10	5
Corrente operativa (A)	30
Divergenza completa del raggio (tip., mrad)	≤7
Profilo della trave	TEM00
Peso (g)	20
Dimensioni (L×A×L, mm)	38x9x7,7
Temperatura di funzionamento (℃)	-40~65
Temperatura di stoccaggio (℃)	-55~80

2.10 Moduli laser microchip ad alta energia 1535 nm STXL da 500 μJ

I laser Er:glass sicuri per gli occhi sono laser Q-switched pompati a diodi, privi di acqua, che combinano un funzionamento con lunghezza d'onda sicura per gli occhi con elevata potenza di picco, breve durata dell'impulso (larghezza dell'impulso) e qualità del raggio limitata dalla diffrazione per offrire dimensioni e peso senza eguali e potere.I nostri laser DPSS sicuri per gli occhi funzionano a 1535 nm, oltre ad essere chiamati laser da 1535 nm, questi laser sono anche chiamati laser da 1540 nm, laser da 1534 nm, laser da 1,54 um o laser da 1,54 μm, ampiamente utilizzati come sorgente luminosa di emissione del telemetro.A questa lunghezza d'onda, i sistemi di rilevamento laser sicuri per la vista possono essere facilmente configurati senza compromettere la potenza o la qualità del raggio.Ciò rende le applicazioni di telemetria laser più sicure per i clienti.La maggior parte di questi laser funziona in un ampio intervallo di temperature da -40 ℃ a 60 ℃, con una durata superiore a 60 milioni di colpi.

Applicazioni:

• Telemetro laser
• Radar meteorologico

Caratteristiche principali:

• Q-switch passivo, Er:glass
• Sicuro per gli occhi
• Estremamente leggero
• Design super compatto
• Ampio intervallo di temperature operative

Lunghezza d'onda (nm)	1535
Energia dell'impulso (μJ)	500
Ampiezza dell'impulso (ns)	≤6
Frequenza di ripetizione (Hz)	10
Corrente operativa (A)	20
Divergenza completa del raggio (tip., mrad)	6
Profilo della trave	TEM00
Peso (g)	13
Dimensioni (L×A×L, mm)	32x8x7
Temperatura di funzionamento (℃)	-40~65
Temperatura di stoccaggio (℃)	-55~80

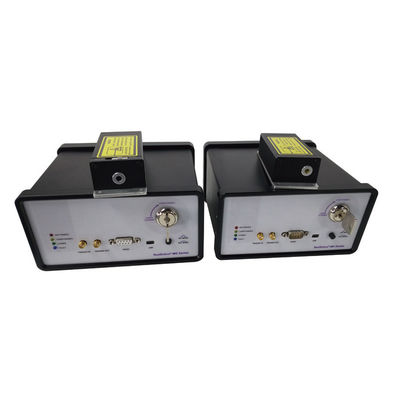

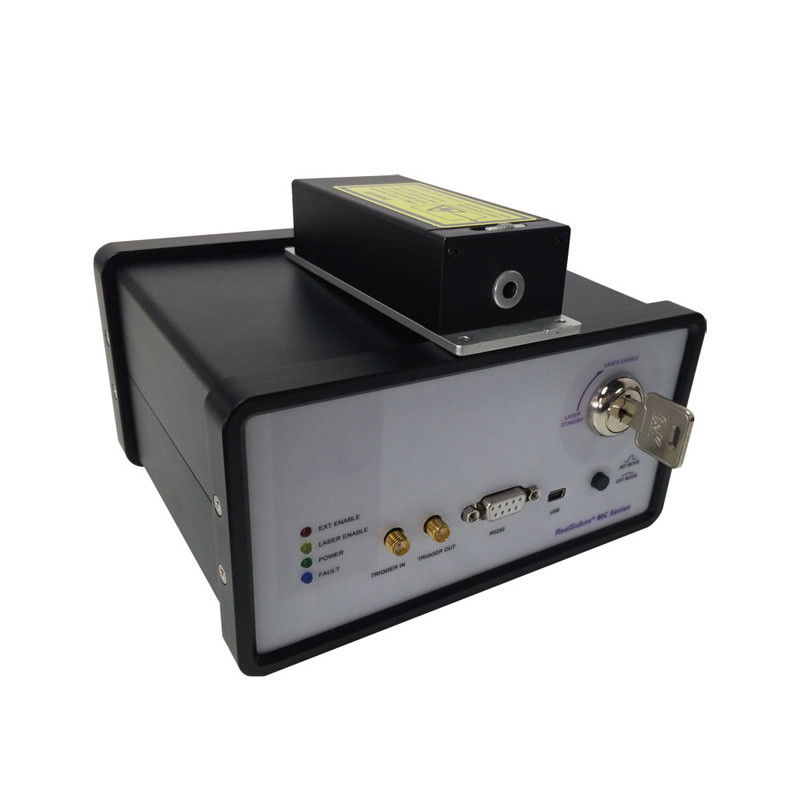

3. Laser a microchip in modalità longitudinale singola serie STXL-H da 300 ps

I laser a microchip a modalità longitudinale singola (SLM) della serie STXL-H sono laser a stato solido compatti, economici e affidabili pompati a semiconduttore (pompati a diodi) passivi Q-switch (Q-switched passivo) con energia di uscita stabile, elevata potenza di picco ed eccellente qualità del raggio.La cavità laser monolitica è permanentemente allineata, quindi estremamente stabile.Il sistema supporta trigger interno e trigger esterno.Questa serie di prodotti produce radiazioni in modalità longitudinale singola da 1064 nm, 532 nm, 355 nm, 266 nm e 213 nm con una lunga durata.La durata dell'impulso (larghezza dell'impulso) può scendere fino a 300 ps (0,3 ns).Vari modelli funzionano con frequenze di ripetizione fino a 50kHz e la potenza media varia da 2mW a 100mW.Il design affidabile e robusto del microchip è perfetto per applicazioni industriali OEM avanzate.

Applicazioni:

• Laser per semi
• Microlavorazioni
• Spettroscopia Raman
• Distanza laser
• Fluorescenza indotta dal laser (LIF)
• Imaging ad ultrasuoni laser
• Spettrometro di massa a tempo di volo (TOFMS)
• Fotolitografia

Caratteristiche principali:

• Ampiezza dell'impulso fino a 300ps
• Elevata stabilità energetica
• Frequenza di ripetizione fino a 100kHz
• Modalità spaziale TEM00
• Polarizzazione stabile

Parametri ottici
Lunghezza d'onda (nm)		1064				532
Frequenza di ripetizione (kHz)		20	50	100		20	50	100
Potenza media (mW)		60	100	100		30	50	30
Energia dell'impulso (μJ)		3	2	1		1.5	1	0,3
Ampiezza dell'impulso (ps)		350		500		300		450
Stabilità della potenza (8 ore)		±3%
Profilo della trave		TEM00
Divergenza completa del raggio (tip., mrad)	Orizzontale @1/e²	20		30		16		25
	Verticale @1/e²	20		30		16		25
Rapporto di polarizzazione		>100:1
Parametri di sistema
Fornire tensione di alimentazione		100-240 V CA, 50/60 Hz
Interfaccia di controllo		RS232, USB
Consumo energetico (W)		≤35	≤40		≤40	≤35	≤40		≤40
Dimensioni di potenza (L×A×L, mm)		168×88×140
Dimensioni della testa laser (L×A×L, mm)		45×30×120
Temperatura di funzionamento (℃)		15-35
Temperatura di stoccaggio (℃)		0-60

Laser in vetro drogato con erbio serie SLY

I nostri laser in vetro drogato con erbio della serie SLY possono essere utilizzati nel raggio di sicurezza dell'occhio umano, sono facili da controllare, altamente efficienti e hanno una lunga durata.Questi laser sono disponibili in varie lunghezze d'onda a 1535 e 1537 nm.

Caratteristiche:

• Sicurezza dell'occhio umano
• Piccole dimensioni e peso leggero
• Elevata efficienza di conversione fotoelettrica
• Adattarsi all'ambiente operativo difficile

Applicazioni:

• Distanza laser
• LIDAR
• Comunicazione laser

1. Laser in vetro Er serie A1 SLY-1535-xxx-A1

Parametri	SLY-1535-100-A1	SLY-1535-200-A1	SLY-1535-300-A1	SLY-1535-400-A1
Lunghezza d'onda	1535 nm
Ampiezza pulsata (FWHM)	3ns - 6ns
Energia pulsata (μJ)	100	200	300	400
Potenza di picco (kw)	25	50	70	80
Stabilità energetica	≤5%
Angolo di divergenza del fascio	≤12mrad
Tensione di lavoro	2V
Corrente di lavoro (A)	7	12	12	14
Frequenza di lavoro	1Hz – 10Hz
Larghezza pulsata	1 ms -2,5 ms
Temperatura di lavoro	-40°C - 60°C
Temperatura di conservazione	-50°C - 70°C
Tutta la vita	10000000 volte
Peso	<10 g

Dimensioni di SLY-1535-xxx-A1:

Nota:

xxx: energia pulsata (μJ)

2. Laser in vetro Er serie A3 SLY-1535-xxx-A3

Parametri	SLY-1535-100-A3	SLY-1535-200-A3	SLY-1535-300-A3	SLY-1535-400-A3
Lunghezza d'onda	1535 nm
Ampiezza pulsata (FWHM)	3ns - 6ns
Energia pulsata (μJ)	100	200	300	400
Potenza di picco (kw)	25	50	70	80
Stabilità energetica	≤5%
Angolo di divergenza del fascio	≤12mrad
Tensione di lavoro	2V
Corrente di lavoro (A)	7	12	12	14
Frequenza di lavoro	1 Hz - 10 Hz
Larghezza pulsata	1 ms - 2,5 ms
Temperatura di lavoro	-40°C - 60°C
Temperatura di conservazione	-50°C - 70°C
Tutta la vita	10000000 volte
Peso	<10 g

Dimensioni di SLY-1535-xxx-A3:

Nota:

xxx: energia pulsata (μJ)

3. Laser in vetro Er serie A4 SLY-1535-xxx-A4

Parametri	SLY-1535-100-A4	SLY-1535-200-A4	SLY-1535-300-A4	SLY-1535-400-A4
Lunghezza d'onda	1535 nm
Ampiezza pulsata (FWHM)	3ns - 6ns
Energia pulsata (μJ)	100	200	300	400
Potenza di picco (kw)	25	50	70	80
Stabilità energetica	≤5%
Angolo di divergenza del fascio	≤0,5 mrad
Tensione di lavoro	2V
Corrente di lavoro (A)	7	12	12	14
Frequenza di lavoro	1 Hz - 10 Hz
Larghezza pulsata	1 ms - 2,5 ms
Temperatura di lavoro	-40°C - 60°C
Temperatura di conservazione	-50°C - 70°C
Tutta la vita	10000000 volte
Peso	<20g

Dimensione di SLY-1535-xxx-A4:

Nota:

xxx: energia pulsata (μJ)

4. Laser in vetro Er serie A5 SLY-1535-xxx-A5

Parametri	SLY-1535-100-A5	SLY-1535-200-A5	SLY-1535-300-A5	SLY-1535-400-A5
Lunghezza d'onda	1535 nm
Ampiezza pulsata (FWHM)	3ns - 6ns
Energia pulsata (μJ)	100	200	300	400
Potenza di picco (kw)	25	50	70	80
Stabilità energetica	≤5%
Angolo di divergenza del fascio	≤0,5 mrad
Tensione di lavoro	2V
Corrente di lavoro (A)	7	12	12	14
Frequenza di lavoro	1 Hz - 10 Hz
Larghezza pulsata	1 ms - 2,5 ms
Temperatura di lavoro	-40°C - 60°C
Temperatura di conservazione	-50°C - 70°C
Tutta la vita	10000000 volte
Peso	<20g

Dimensioni di SLY-1535-xxx-A5:

Nota:

xxx: energia pulsata (μJ)

5. Laser in vetro Er serie A6 SLY-1535-40-A6

Parametri	SLY-1535-40-A6
Lunghezza d'onda	1535 nm
Ampiezza pulsata (FWHM)	3ns - 5ns
Energia pulsata (μJ)	40
Potenza di picco (kw)	10
Stabilità energetica	≤5%
Angolo di divergenza del fascio	≤0,5 mrad
Tensione di lavoro	2V
Corrente di lavoro (A)	3
Frequenza di lavoro	10000Hz
Larghezza pulsata	0,2 ms – 0,4 ms
Temperatura di lavoro	-40°C - 60°C
Temperatura di conservazione	-50°C - 70°C
Tutta la vita	10000000 volte
Peso	<20g

Dimensione di SLY-1535-40-A6:

6. Laser in vetro Er serie A8 SLY-1535-2000-A8

Parametri	SLY-1535-2000-A8
Lunghezza d'onda	1535 nm
Ampiezza pulsata (FWHM)	10ns - 15ns
Energia pulsata (μJ)	2000
Potenza di picco (kw)	150
Stabilità energetica	≤5%
Angolo di divergenza del fascio	≤4mrad
Tensione di lavoro	<4V
Corrente di lavoro (A)	70
Frequenza di lavoro	1 Hz – 5 Hz
Larghezza pulsata	3ms – 5ms
Temperatura di lavoro	-40°C - 60°C
Temperatura di conservazione	-55°C - 75°C
Tutta la vita	10000000 volte
Peso	<80 g

Dimensione di SLY-1535-2000-A8:

7. Laser in vetro Er serie C1 SLY-1535-500-C1

Parametri	SLY-1535-500-C1
Lunghezza d'onda	1535 nm
Ampiezza pulsata (FWHM)	4ns - 6ns
Energia pulsata (μJ)	500
Potenza di picco (kw)	100
Stabilità energetica	≤5%
Angolo di divergenza del fascio	≤12mrad
Tensione di lavoro	2V
Corrente di lavoro (A)	15
Frequenza di lavoro	1 Hz – 5 Hz
Larghezza pulsata	1 ms – 2,5 ms
Temperatura di lavoro	-40°C - 60°C
Temperatura di conservazione	-50°C - 70°C
Tutta la vita	10000000 volte
Peso	<20g

Dimensione di SLY-1535-500-C1:

8. Laser in vetro Er serie C2 SLY-1535-40-C2

Parametri	SLY-1535-40-C2
Lunghezza d'onda	1535 nm
Ampiezza pulsata (FWHM)	3ns - 4ns
Energia pulsata (μJ)	40
Potenza di picco (kw)	10
Stabilità energetica	≤5%
Angolo di divergenza del fascio	≤15mrad
Tensione di lavoro	2V
Corrente di lavoro (A)	3
Frequenza di lavoro	1000Hz
Larghezza pulsata	0,2 ms – 0,4 ms
Temperatura di lavoro	-40°C - 60°C
Temperatura di conservazione	-50°C - 70°C
Tutta la vita	10000000 volte
Peso	<10 g

Dimensione di SLY-1535-40-C2:

9. Laser in vetro Er serie C3 SLY-1535-xxx-C3

Parametri	SLY-1535-100-C3	SLY-1535-200-C3	SLY-1535-300-C3	SLY-1535-400-C3
Lunghezza d'onda	1535 nm
Ampiezza pulsata (FWHM)	≤12ns
Energia pulsata (μJ)	100	200	300	400
Potenza di picco (kw)	25	50	70	80
Stabilità energetica	≤5%
Angolo di divergenza del fascio	≤0,5 mrad
Tensione di lavoro	2V
Corrente di lavoro (A)	7	12	12	14
Frequenza di lavoro	1 Hz - 10 Hz
Larghezza pulsata	1 ms - 2,5 ms
Temperatura di lavoro	-50°C - 70°C
Temperatura di conservazione	-55°C - 75°C
Tutta la vita	10000000 volte
Peso	<15 g

Dimensione di SLY-1535-xxx-C3:

Nota:

xxx: energia pulsata (μJ)

10. Laser in vetro Er serie C7 SLY-1535-40-C7

Parametri	SLY-1535-40-C7
Lunghezza d'onda	1535 nm
Ampiezza pulsata (FWHM)	3ns - 5ns
Energia pulsata (μJ)	40
Potenza di picco (kw)	10
Stabilità energetica	≤5%
Angolo di divergenza del fascio	≤0,5 mrad
Tensione di lavoro	2V
Corrente di lavoro (A)	3
Frequenza di lavoro	1000Hz
Larghezza pulsata	0,2 ms – 0,4 ms
Temperatura di lavoro	-40°C - 60°C
Temperatura di conservazione	-50°C - 70°C
Tutta la vita	10000000 volte
Peso	<30 g

Dimensione di SLY-1535-40-C7:

11. Laser in vetro Er serie C7 SLY-1537-500-C9

Parametri	SLY-1537-500-C9
Lunghezza d'onda	1537nm
Ampiezza pulsata (FWHM)	4ns - 7ns
Energia pulsata (μJ)	500
Potenza di picco (kw)	10
Stabilità energetica	≤5%
Angolo di divergenza del fascio	≤5mrad
Tensione di lavoro	4V
Corrente di lavoro (A)	20
Frequenza di ripetizione	10Hz
Temperatura di lavoro	-40°C - 60°C
Temperatura di conservazione	-55°C - 75°C
Tutta la vita	10000000 volte
Peso	<20g

Dimensione di SLY-1537-500-C9:

NOTA:

1. È necessario adottare misure antistatiche durante il trasporto, lo stoccaggio e l'uso.

2. I pin del diodo laser devono essere protetti collegando tra loro brevi linee.

3. Finestra laser per garantire pulizia e assenza di inquinamento.

4. Utilizzare un'alimentazione a corrente costante per evitare picchi e sovratensioni durante il lavoro.

5. Il laser deve essere installato in modo affidabile durante il funzionamento.

6. Seguire il manuale di istruzioni per l'uso.

7. Per altre domande, contattateci.

Laser con microchip in vetro drogato con erbio serie SED

Schema di numerazione delle parti

Serie – Lunghezza d'onda – Energia dell'impulso – Larghezza dell'impulso – Altri

Ad esempio: SED-1535nm-100uJ-3,5ns, è un laser SED drogato con erbio con lunghezza d'onda di 1535nm, energia di impulso di 120uJ e larghezza di impulso di 3,5ns.

1. Laser in vetro drogato con erbio da 100~300 µJ, SED-1535nm-xxx-3,5ns

Il laser in vetro all'erbio emette ad una lunghezza d'onda sicura per gli occhi di 1,54 µm e offre un'elevata qualità del raggio all'interno della finestra atmosferica.Con un'energia dell'impulso di 100-300 µJ, è adatto per la misurazione laser sicura per gli occhi.Questo laser presenta un basso consumo energetico, un'elevata potenza di picco, un'ampiezza dell'impulso ridotta, dimensioni compatte e non richiede il controllo della temperatura.È stato dimostrato che è una soluzione laser sicura, efficiente e stabile, sicura per gli occhi.

Specifiche tecniche:

Numero di parte	SED-1535nm-100uJ-3,5ns	SED-1535nm-200uJ-3,5ns	SED-1535-300uJ-3,5ns
Lunghezza d'onda	1535 nm	1535 nm	1535 nm
Energia dell'impulso (min/tip.)	≥100μJ	≥200μJ	≥300μJ
Ampiezza dell'impulso, tip.(FWHM)	3,5 ns	3,5 ns	3,5 ns
Frequenza di ripetizione dell'impulso	1~20Hz	1~10Hz	1~20Hz
Stabilità del polso	10%	10%	10%
Diametro dei punti	0,2 mm	0,2 mm	0,2 mm
Angolo di divergenza del fascio	10mrad	10mrad	10mrad
Modalità spot	TEM00	TEM00	TEM00
Temperatura di esercizio	-45°C~+65°C	-45°C~+65°C	-45°C~ +65°C
Temperatura di conservazione	-55°C~+85°C	-55°C~+85°C	-55°C~ +85°C
Impatto	1500 G, 0,5 ms	1500 G, 0,5 ms	1500 G, 0,5 ms
Vibrazione	20~2000Hz/20G	20~2000Hz/20G	20~2000Hz/20G
Durata	>50 milioni di colpi	>50 milioni di colpi	>50 milioni di colpi
Dimensione (mm)	25x8x7	25x8x7	25x8x7
Peso	8 g	8 g	8 g
Voltaggio	2V	2V	2V
Attuale	6A	12A	12A
Larghezza di impulso	≥2 ms	≥1,8 ms	≥2,5ms

2. Laser in vetro drogato con erbio da 500 µJ, SED-1535nm-500uJ-5ns

Il laser in vetro all'erbio emette ad una lunghezza d'onda sicura per gli occhi di 1,54 µm e offre un'elevata qualità del raggio all'interno della finestra atmosferica.Con un'energia dell'impulso di 500 µJ, è adatto per una misurazione laser sicura per gli occhi.Questo laser presenta un basso consumo energetico, un'elevata potenza di picco, un'ampiezza dell'impulso ridotta, dimensioni compatte e non richiede il controllo della temperatura.È stato dimostrato che è una soluzione laser sicura, efficiente e stabile, sicura per gli occhi.

Specifiche tecniche:

Numero di parte	SED-1535nn-500uJ-5ns
Lunghezza d'onda	1535 nm
Energia dell'impulso (min/tip.)	≥500μJ
Ampiezza dell'impulso, tip.(FWHM)	5ns
Frequenza di ripetizione dell'impulso	1~10Hz
Stabilità del polso	10%
Diametro dei punti	0,3 mm
Angolo di divergenza del fascio	10mrad
Modalità spot	TEM00
Temperatura di esercizio	-45°C~ +65°C
Temperatura di conservazione	-55°C~ +85°C
Impatto	1500 G, 0,5 ms
Vibrazione	20~2000Hz/20G
Durata	>50 milioni di colpi
Dimensione (mm)	32x8x7
Peso	10 g
Voltaggio	2V
Attuale	20A
Larghezza di impulso	≥2,4 ms

3. Laser in vetro drogato con erbio da 2 mJ, SED-1535nm-2mJ-11ns

Questo laser utilizza vetro erbio come mezzo attivo operante ad una lunghezza d'onda di 1,54 µm.Offre un'elevata efficienza di conversione fotoelettrica, convertendo efficacemente l'energia elettrica in potenza laser.Con eccellenti prestazioni ottiche e stabilità di uscita, fornisce costantemente un'energia di impulso superiore a 2 mJ.È compatto, leggero ed eccelle in vari campi come la ricerca scientifica, le cure mediche e la lavorazione industriale.

Specifiche tecniche:

Numero di parte	SED-1535nm-2mJ-11ns
Lunghezza d'onda	1535 nm
Energia dell'impulso (min/tip.)	≥2mJ
Ampiezza dell'impulso, tip.(FWHM)	11ns
Frequenza di ripetizione dell'impulso	5Hz
Stabilità del polso	±5%
Diametro dei punti	0,5 mm
Angolo di divergenza del fascio	4mrad
Modalità spot	TEM00
Temperatura di esercizio	-45°C~ +65°C
Temperatura di conservazione	-55°C~ +85°C
Impatto	1500 G, 0,5 ms
Vibrazione	5~2000Hz/20G
Durata	>50 milioni di colpi
Dimensione (mm)	60x34x26
Peso	120 g
Voltaggio	5 V
Attuale	65A
Larghezza di impulso	≥4 ms
