Sistema laser a diodi accoppiati in fibra ad alta potenza <50W con elettronica integrata

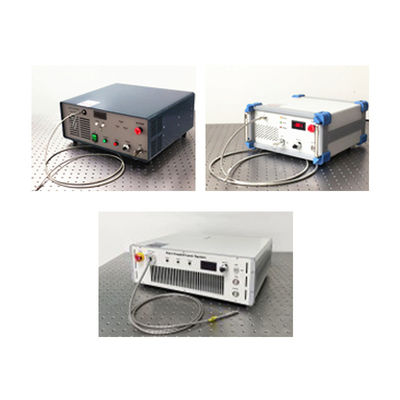

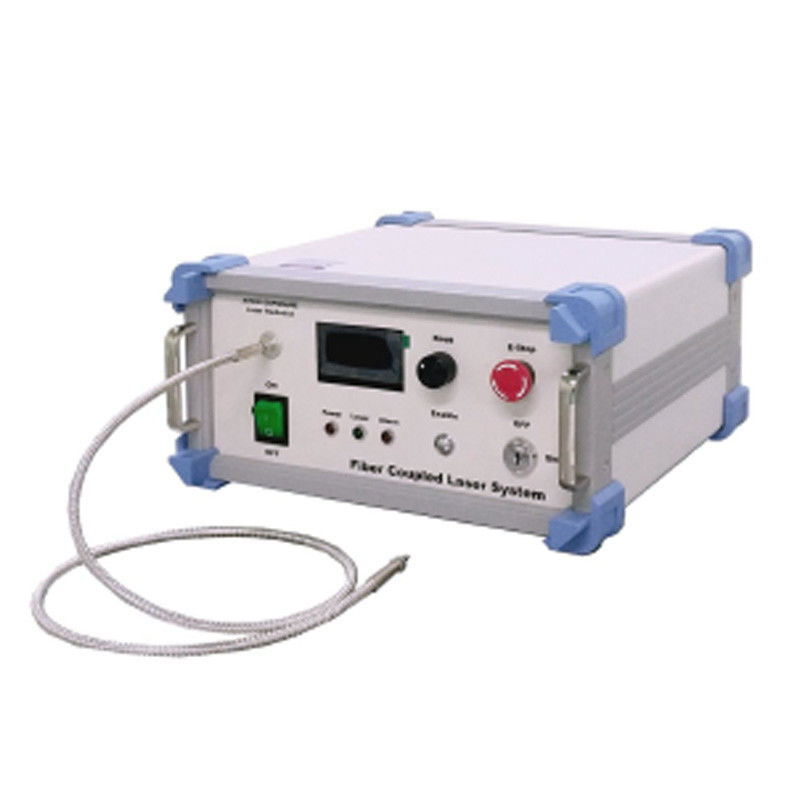

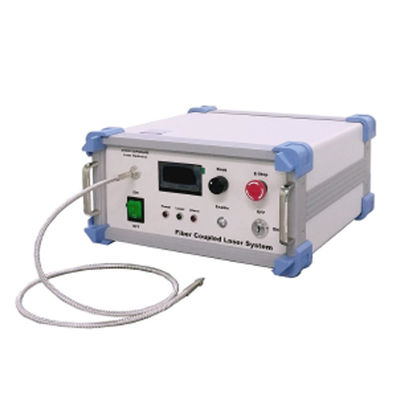

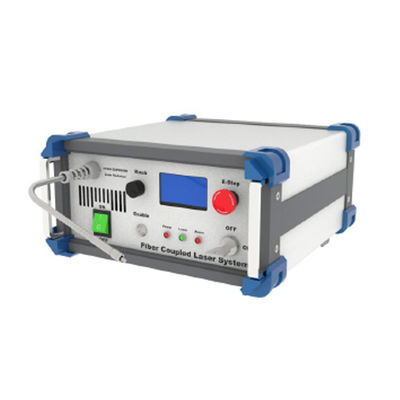

La serie STC-FC (Fiber Coupled Laser System) integra diodo laser, cavità laser, fibra ottica accoppiata, alimentazione laser, corrente LD e controllo della temperatura del cristallo in UNA scatola.La potenza è disponibile per 1mW-100W con diverse dimensioni.Le caratteristiche del design compatto e le comode funzioni lo rendono molto adatto per il pompaggio, la ricerca scientifica, le applicazioni industriali e mediche.
(1) Sistema laser a diodi accoppiati in fibra ad alta potenza <50 W a 444-980 nm (STC-FC-W-xxxA)
La serie STC-FC-W-xxxA (Fiber Coupling Laser System) ha diodo laser integrato, fibra ottica di accoppiamento, alimentazione laser, corrente LD e controllo della temperatura in UNA scatola.Le sue dimensioni compatte e le comode funzioni, come la regolazione della potenza, il controllo della temperatura, il display a LED, ecc., lo rendono molto adatto per il pompaggio, la ricerca scientifica, le applicazioni industriali e mediche.
| Modello |
STC-FC-W-xxxA |
| Lunghezze d'onda disponibili (nm) |
444 |
793 |
808 |
810 |
878.6 |
880/885 |
915 |
938 |
940 |
976 |
980 |
| Tolleranza sulle lunghezze d'onda (nm) |
±3 |
±3 |
±3 |
±10 |
±0,5 |
±3 |
±5 |
±3 |
±10 |
±3 |
±3/±10 |
| Potenza disponibile (W) |
10, 25 |
40 |
10, 20 |
30, 40 |
10, 20, 30, 40 |
20, 40 |
30 |
25, 30 |
| Luce pilota rossa |
Disponibili su richiesta |
| Diametro del nucleo in fibra (µm) |
100, 200, 400 |
| Fibra N.A |
0,15/0,22 |
| Connettore in fibra |
SMA905 |
| Lunghezza fibra (m) |
2 |
| Potenza di uscita |
0-100%, regolabile tramite manopola |
| Modalità operativa |
CW, TTL o analogico su richiesta |
| Display a LED |
Corrente diodo |
| Durata prevista (ore) |
10000 |
| Potenza di ingresso |
90-264 V CA, da 50 a 60 Hz |
| Temperatura di esercizio (℃) |
10~40 |
| Modo di raffreddamento |
Per via aerea |
| Modulazione TTL/ analogica |
Fino a 30 KHz opzionale |
| Dimensione (mm) |
292x326x156 (200x100x160 formato piccolo) |
(2) Sistema laser a diodi accoppiati in fibra ad alta potenza <50 W a 1064-1908 nm (STC-FC-W-xxxB)
La serie STC-FC-W-xxxB (Fiber Coupling Laser System) ha diodo laser integrato, fibra ottica di accoppiamento, alimentazione laser, corrente LD e controllo della temperatura in UNA scatola.Le sue dimensioni compatte e le comode funzioni, come la regolazione della potenza, il controllo della temperatura, il display a LED, ecc., lo rendono molto adatto per il pompaggio, la ricerca scientifica, le applicazioni industriali e mediche.
| Modello |
STC-FC-W-xxxB |
| Lunghezze d'onda disponibili (nm) |
1060 |
1208 |
1275 |
1320 |
1380 |
1470 |
1532 |
1550 |
1600 |
1710 |
1870 |
1908 |
| Tolleranza delle lunghezze d'onda centrali (nm) |
±20 |
±20 |
±20 |
±20 |
±20 |
±20 |
±3/±20 |
±20 |
±20 |
±20 |
±20 |
±3/±10 |
| Potenza disponibile (W) |
30 |
12 |
15 |
15 |
15 |
10, 15 |
10, 15 |
10, 15 |
10, 15 |
6 |
6 |
6 |
| Spia rossa (P) |
Disponibili su richiesta |
| Diametro del nucleo in fibra (µm) |
400 |
| Fibra N.A |
0.22 |
| Connettore in fibra |
SMA905 |
| Lunghezza fibra (m) |
2 |
| Potenza di uscita |
0-100%, regolabile tramite manopola |
| Modalità operativa |
CW |
| Modulazione TTL/ analogica |
Fino a 30 KHz opzionale |
Fino a 1 KHz sia per la modalità CW che modulata
Fino a 30KHz solo per modalità modulata |
| Display a LED |
Corrente diodo |
| Intervallo di controllo della temperatura LD (℃) |
15~30, regolabile tramite manopola |
| Durata prevista (ore) |
10000 |
| Potenza di ingresso |
90-264 V CA, da 50 a 60 Hz |
| Consumo energetico (KVA) |
<0,5 |
temperatura di esercizio
(℃) |
10~40 |
| Dimensione (mm) |
406x370x186 |
| Peso (kg) |
<15 |
| Modo di raffreddamento |
per via aerea |
(3) Sistema laser a diodi accoppiati in fibra ad altissima potenza da 50-300 W (STC-FC-W-xxxH)
La serie STC-FC-WH (Fiber Coupling Laser System) ha un diodo laser integrato, fibre ottiche di accoppiamento, alimentazione laser, corrente LD e controllo della temperatura in UNA scatola.Le sue dimensioni compatte e le comode funzioni, come la regolazione della potenza, il controllo della temperatura, il display a LED, ecc., lo rendono molto adatto per il pompaggio, la ricerca scientifica, le applicazioni industriali e mediche.Display corrente a diodi, display della temperatura, manopola regolabile, temperatura controllabile, temperatura e protezione corrente.
| Parametro |
STC-FC-W-792H |
STC-FC-W-808H |
STC-FC-W-880H |
STC-FC-W-915H |
STC-FC-W-940H |
STC-FC-W-980H |
| Lunghezze d'onda disponibili (nm) |
792 |
808 |
880 |
915 |
940 |
980/976 |
| Tolleranza delle lunghezze d'onda centrali (nm) |
±3 |
±3/±10 |
±3 |
±5 |
±3 |
±3/±10 |
| Potenza disponibile (W) |
50-100 |
50-100
110-300 |
50-100 |
50-100
110-300 |
50-100 |
50-100
110-300 |
| Luce pilota rossa |
Disponibili su richiesta |
| Diametro del nucleo in fibra (µm) |
400 |
400/200 |
| Fibra N.A |
0.22 |
| Connettore in fibra (non staccabile) |
SMA905 |
| Lunghezza fibra (m) |
2 |
| Potenza di uscita |
0-100%, regolabile tramite manopola |
| Modalità operativa |
CW/ Impulso |
| Display a LED |
Corrente diodo |
| Stabilità della temperatura (℃) |
±0,1 |
| Durata prevista (ore) |
10000 |
| Potenza di ingresso |
200-240 V CA |
| Consumo energetico (KVA) |
<0,5 |
| Temperatura di esercizio (℃) |
10~40 |
| Dimensione (mm) |
406×370×186 |
| Peso (kg) |
<15 |
| Modo di raffreddamento |
Per via aerea |
| Modulazione TTL/ analogica |
Fino a 30 KHz opzionale |
| Tempo di garanzia |
1 anno |
