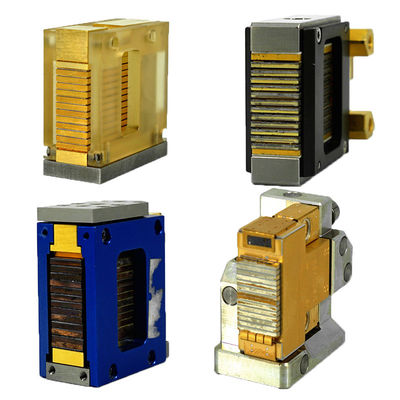

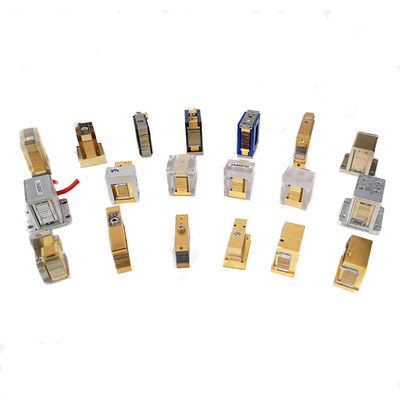

20 a 300W bar di diodo laser ad alta potenza/60-160W stacks orizzontali di diodo laser

1Barre di diodo laser

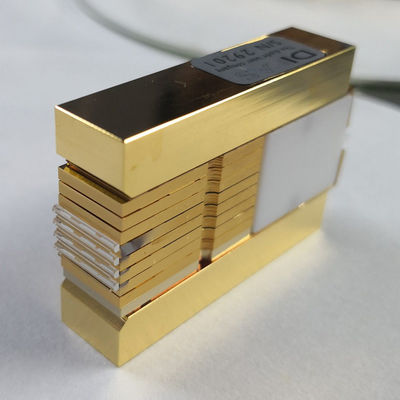

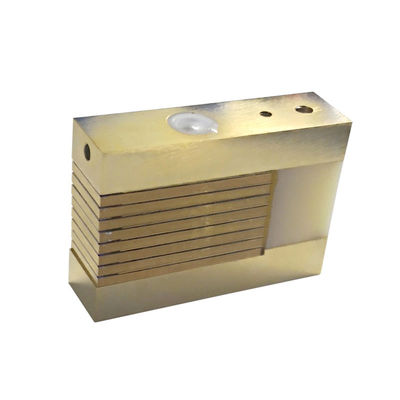

2. Diodi laser stacks orizzontali

Serie STO-HSCW, stack orizzontali di diodi laser CW

Nota: STO-HSCW-20/40-N può essere personalizzato con N≤20.

STOU-HSQCW serie QCW diodi laser stacks orizzontali

Nota: STO-HSQCW-100?? 300-N può essere personalizzato. Un'unica unità può essere montata con 1, 2 o 3 pezzi di barra di diodo laser. La lunghezza d'onda tipica della barra di diodo è di 805+/-3nm.la lunghezza d'onda deve essere specificata in base alla larghezza di impulso speciale, frequenza di ripetizione e disegni dei dissipatori di calore.

3. Serie STO-VS CW/QCW Laser Diode Verticale Stacks

Nota: STO-VSQCW / CW-MI / MA-100 ′′ 300-N può essere personalizzato. Forniamo tecnologia di raffreddamento idrico micro canale e tecnologia di raffreddamento idrico macro canale ad alta affidabilità.La lunghezza d'onda tipica della barra di diodo è di 808+/-3nmTuttavia, la lunghezza d'onda deve essere specificata in base alla specifica larghezza dell'impulso, alla frequenza di ripetizione e ai progetti dei dissipatori di calore.

4. Impianti laser a diodo QCW affidabili in arc heatsink

Il laser QCW viene trasformato in un arco, il che è vantaggioso per la struttura leggera della pompa.La tecnologia di imballaggio Au-Sn consente al laser di avere un'elevata affidabilità anche in ambienti di lavoro difficili.

Caratteristica

• Lunghezza d'onda: 808 nm o superiore su richiesta

• Potenza di uscita: 500 - 4800W

• Modalità di funzionamento: QCW

• raffreddamento: raffreddamento attivo / passivo

Benefici

• Efficienza:potenza di uscita elevata fino a 4800W.

• Compatto: arco e design leggero sono facilmente integrati nel modulo della pompa.

• Robusto: resistente agli urti e alle vibrazioni.

• Affidabile e di alta qualità: montaggio in oro e stagno (soldatura dura) funziona anche nelle condizioni climatiche più difficili.

• Combinazione di lunghezze d'onda: utile per la progettazione di pompaggio a temperatura completa.

Applicazione

• Ricerca sulle energie elevate: fonti di pompaggio QCW per laser allo stato solido.

• Tecnologia medica: operazione a impulso lungo, uso in estetica (epilazione) e dermatologia.

• Fonte luminosa di eccitazione per laser allo stato solido nella gamma 1320 nm per la chirurgia del parenchima.

• Difesa: funzionamento a impulso corto, utilizzo come fonte di pompaggio, per illuminazione o in sistemi LIDAR.

• Industria: fonte di pompe per laser a stato solido e a fibra.

Nota:

• STO-ARCQCW-MA-100~500-N rappresenta la pila laser N*100-500W che è montata su un dissipatore di calore ad arco.

• Le lunghezze d'onda di ciascuna barra in un singolo dispositivo possono essere disposte e combinate in base alle condizioni di dissipazione del calore.

• I parametri di cui sopra sono misurati alla temperatura del dissipatore di calore di 25oC.

• La struttura del dissipatore di calore può essere personalizzata in base alle esigenze speciali del cliente

5. Impianti laser a diodo QCW affidabili in radiatore annulare

Il laser QCW è realizzato in un anello, che migliora l'uniformità della pompa utilizzando il design leggero della struttura della pompa.La tecnologia di imballaggio Au-Sn consente al laser di avere un'elevata affidabilità anche in ambienti di lavoro difficili.

Caratteristica

• Lunghezza d'onda: 808 nm o superiore su richiesta

• Potenza di uscita: 500 W fino a 10 kW

• Modalità di funzionamento: QCW

• raffreddamento: raffreddamento attivo / passivo

Benefici

• Efficienza: potenza di uscita elevata fino a 4800 W.

• Compatto: il design a arco e leggero è facilmente integrabile nel modulo della pompa.

• Robusto: resistente agli urti e alle vibrazioni.

• Affidabile e di alta qualità: montaggio in oro e stagno (soldatura dura) funziona anche nelle condizioni climatiche più difficili.

• Combinazione di lunghezze d'onda: utile per la progettazione di pompaggio a temperatura completa.

Applicazione

• Ricerca sulle energie elevate: fonti di pompaggio QCW per laser allo stato solido.

• Tecnologia medica: operazione a impulso lungo, uso in estetica (epilazione) e dermatologia.

• Sorgente di pompa per laser allo stato solido nella gamma 1320nm per la chirurgia del parenchima.

• Difesa: funzionamento a impulso corto, utilizzo come fonte di pompaggio, per illuminazione o in sistemi LIDAR.

• Industria: fonte di pompe per laser a stato solido e a fibra.

Nota:

• STO-ARCQCW-MA-100~500-N rappresenta la pila laser N*100-500W che è montata su un dissipatore di calore anulare.

• Le lunghezze d'onda di ciascuna barra in un singolo dispositivo possono essere disposte e combinate in base alle condizioni di dissipazione del calore.

• I parametri di cui sopra sono misurati alla temperatura del dissipatore di calore di 25oC.

• La struttura del dissipatore di calore può essere personalizzata in base alle esigenze speciali del cliente

• Il ciclo di lavoro è di solito inferiore al 2%. In caso di requisiti speciali di ciclo di lavoro elevato, la struttura del laser può essere personalizzata. Quindi il ciclo di lavoro fino al 20%.

6. Impianti laser a diodo QCW verticali

Usiamo oro e stagno per assemblare le nostre pile verticali QCW. Questa tecnologia rende il laser altamente affidabile anche in ambienti di lavoro difficili.

Caratteristica

• Lunghezza d'onda: 808 nm o superiore su richiesta

• Potenza di uscita: 500 W fino a 10 kW

• Modalità di funzionamento: QCW

• raffreddamento: raffreddamento attivo / passivo

• FAC disponibile

Benefici

• Su richiesta personalizzata per regolare la struttura di pompaggio.

• Robusto: resistente agli urti e alle vibrazioni.

• Affidabile e di alta qualità: montaggio in oro e stagno (soldatura dura) funziona anche nelle condizioni climatiche più difficili.

• Combinazione di lunghezze d'onda: utile per la progettazione di pompaggio a temperatura completa.

• Circolo di servizio al 20%.

Applicazione

• Ricerca sulle energie elevate: fonti di pompaggio QCW per laser allo stato solido.

• Tecnologia medica: operazione a impulso lungo, uso in estetica (epilazione) e dermatologia.

• Fonte di pompa per laser allo stato solido nella gamma 1320 nm per la chirurgia del parenchima.

• Difesa: funzionamento a impulso corto, utilizzato come fonte di pompaggio, per illuminazione o in sistemi LIDAR.

• Industria: fonte di pompe per laser a stato solido e a fibra.

Nota:

• STO-VSQCW-MI/MA-100~500-N. MI significa micro channel cooler come dissipatore di calore che ha bisogno di acqua deionizzata. MA significa dissipatore di calore raffreddato passivamente o con acqua pura.

• STO-VSQCW-MI/MA-100~500-N. 100~500 rappresenta che la potenza del laser per barra può essere di 100W, 200W, 300W o 500W.

• I parametri di cui sopra sono misurati alla temperatura del dissipatore di calore di 25oC.

• Le lunghezze d'onda di ciascuna barra in un singolo dispositivo possono essere disposte e combinate in base alle condizioni di dissipazione del calore.

• La struttura del dissipatore di calore può essere personalizzata in base alle esigenze speciali del cliente

7. Piastre laser a diodo CW verticali

Le nostre pile verticali possono essere utilizzate per aumentare la potenza di uscita ottica dei vostri laser a diodo Per farlo, impiliamo fino a 12 barre laser montate per formare una pila laser a diodo o un assemblaggio.Ciascuna di queste barre laser fornisce individualmente fino a 100W in modalità CWA causa dei piccoli spazi tra le barre laser, si ottiene la massima luminosità dalle pile, consentendo di lavorare in modo altamente efficace.Si può scegliere tra pile di diodi laser con un asse veloce (FA) o senza collimazione.

Caratteristica

• Potenza ottica di uscita elevata di 100 W CW per barra

• lunghezza d'onda: 808 nm ± 3 nm

• Alta efficienza, bassa divergenza

• Durata di vita > 10.000 ore, elevata affidabilità

• Collimazione: asse rapido / senza

Applicazione

• Trasformazione dei materiali

• Tecnologia medica

• Sorgente di pompaggio per laser a fibra e laser a stato solido.

Nota:

• STO-VSCW-MI-40~100-N. MI rappresenta che usiamo un micro channel cooler come dissipatore di calore che ha bisogno di acqua deionizzata.

• STO-VSCW-MI-40~100-N. 40~100 rappresenta la potenza laser per barra può essere di 40W, 60W o 100W. Solo 100W barra può essere utilizzato in applicazioni cosmetiche.

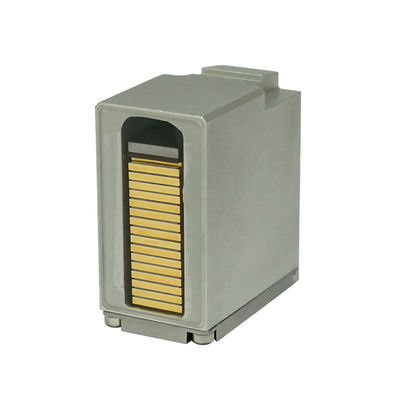

8- Diodi laser per la depilazione.

Forniamo varie pile di diodi per la depilazione laser. Queste pile possono essere progettate e realizzate su misura secondo le vostre esigenze specifiche.
