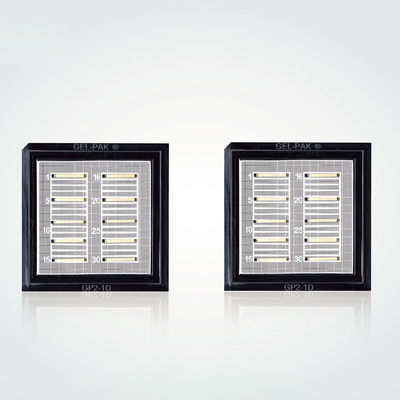

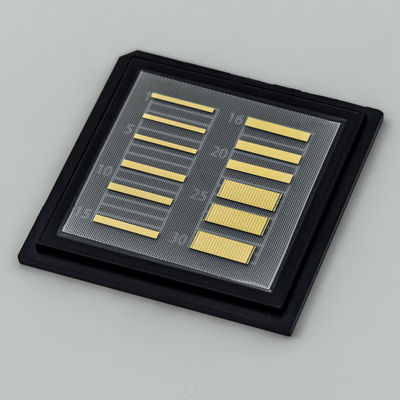

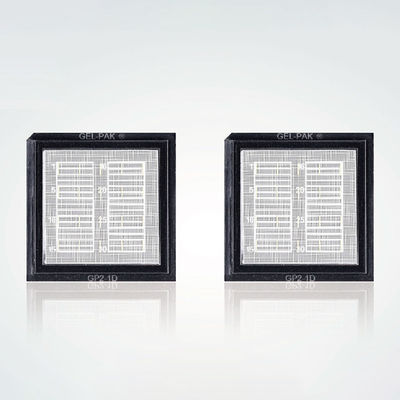

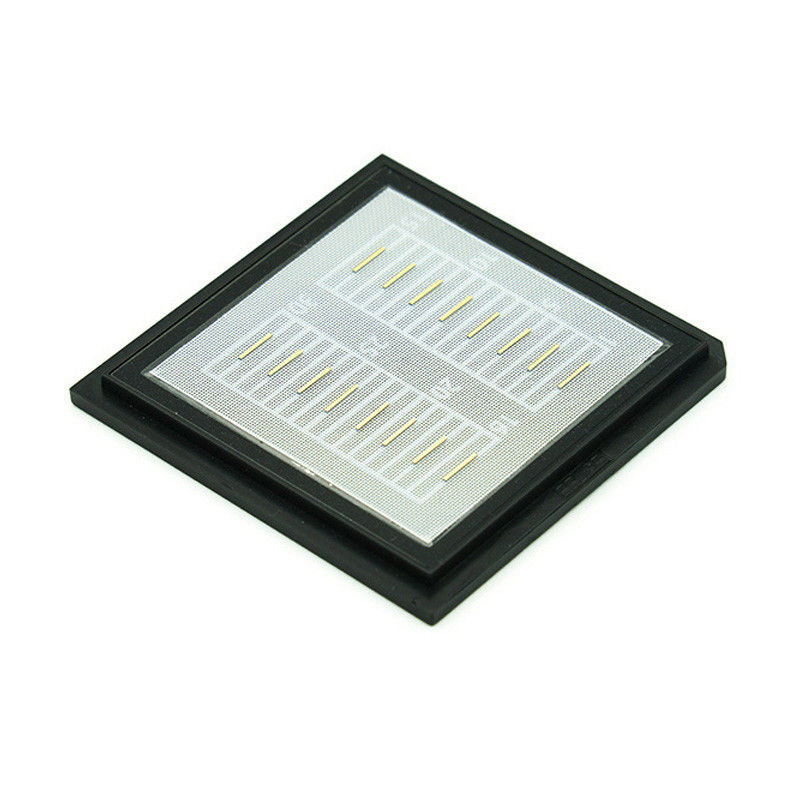

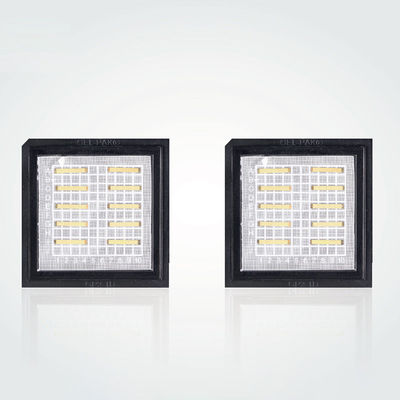

Chip a diodi laser da 808 nm

Grande immagine : Chip a diodi laser da 808 nm

Dettagli:

Luogo di origine:	La Cina
Marca:	Sintec Optronics
Certificazione:	CE ISO
Numero di modello:	Serie STD

Termini di pagamento e spedizione:

Tempi di consegna:	Stoccaggio
Termini di pagamento:	T/T tramite banca

Contatto

Chip a diodi laser da 808 nm

descrizione

Servizio:	Servizio online	Applicazione:	Medico, industriale, ecc.
Diametro del raggio:	1-10 mm	Divergenza del fascio:	0,2-2 mrad
Qualità del raggio:	M2<1.2	Durata di vita:	>10000h
Corrente di funzionamento:	0.5-10A	Temperatura di funzionamento:	-10℃-50℃
Tensione di funzionamento:	3-5v	Potenza di uscita:	1mW-100W
Pacco:	-possono, la farfalla, ecc.	Polarizzazione:	Verticale o orizzontale
stabilità di potere:	< 1%	Temperatura di conservazione:	-40℃-85℃
Tipo:	laser a diodi	lunghezza d'onda:	405nm-1550nm
Evidenziare:	Chips a diodo laser , Dispositivi per la produzione di energia elettrica , Barre laser a diodo

Chip, barre e pile laser a diodi da 808 nm a 976 nm

1. Chip e barre laser a diodi serie STD

Caratteristiche:

Elevata potenza di uscita
Alta efficienza di conversione elettrico-ottica
Alta luminosità
Alta affidabilità

Vantaggi tecnici:

Design della struttura epitassiale ad alta efficienza
Crescita materiale epitassiale di alta qualità
Speciale metodo di passivazione per la superficie della cavità

Numero parte	Lunghezza d'onda	Energia	Corrente/tensione di funzionamento	Nota
STD-UMC-100-808-TE-6-4.0	808 nm	6 W	5,7A/1,75V	Singolo chip CW
STD-UMC-190-808-TE-10-4.0	808 nm	10W	9,5A/1,75	Singolo chip CW
STD-UMC-190-808-TE-12-4.0	808 nm	12W	10,5A/1,75V	Singolo chip CW
STD-UMC-100-915-TE-12-4.5	915 nm	12W	10,5A/1,62V	Singolo chip CW
STD-UMC-160-915-TE-18-5.0	915 nm	18W	17,5A/1,65V	Singolo chip CW
STD-UMC-190-915-TE-22-5.0	915 nm	22W	20,0 A/1,68 V	Singolo chip CW
STD-UMC-230-915-TE-25-5.0	915 nm	25W	24,5A/1,70V	Singolo chip CW
STD-UMC-100-945-TE-12-4.5	945nm	12W	11,5A/1,70V	Singolo chip CW
STD-UMC-160-945-TE-18-5.0	945nm	18W	17,5A/1,70V	Singolo chip CW
STD-UMC-190-945-TE-22-5.0	945nm	22W	21,5A/1,70V	Singolo chip CW
STD-UMC-230-945-TE-25-5.0	945nm	25W	25,0A/1,70V	Singolo chip CW
STD-UMC-100-975-TE-12-4.5	975 nm	12W	12,5A/1,52V	Singolo chip CW
STD-UMC-100-975-TE-15-4.5	975 nm	15W	16,0 A/1,55 V	Singolo chip CW
STD-UMC-190-975-TE-22-5.0	975 nm	22W	23,5A/1,55V	Singolo chip CW
STD-UMC-230-975-TE-25-5.0	975 nm	25W	27,0A/1,55V	Singolo chip CW
STD-UMC-230-975-TE-30-5.5	975 nm	30W	33,0A/1,55V	Singolo chip CW
STD-UMB-30-19-808-TE-50-1.5	808 nm	50W	42,0A/1,80V	barra oraria
STD-UMB-50-47-808-TE-100-1.5	808 nm	100W	92,0A/1,80V	barra oraria
STD-UMB-50-47-940-TE-120-2.0	940 nm	120W	115 A/1,65 V	barra oraria
STD-UMB-50-47-976-TE-200-4.0	976 nm	200W	195 A/1,55 V	barra oraria
STD-UMB-75-37-808-TE-300-1.5	808 nm	300W	250A/2.00V	Barra QCW

2. Moduli pompa e pile

Costruzione dell'imballaggio per saldatura dura AuSn
Elevato ciclo di lavoro, alta densità di energia
Acqua filtrata, fluidi di raffreddamento alternativi
Passo piccolo, dimensioni compatte
La guida d'onda ottica facoltativa della banda della guarnizione monta
Collimazione rapida opzionale
Utilizzato per il pompaggio laser, la depilazione ecc.

2.1 Moduli pompa

Numero parte	Struttura	Potenza laser	Lunghezza d'onda laser
STD-HS12	Pila di canali macro	600W-16500W	760nm-1100nm
STD-GS20	Pila di raffreddamento a conduzione	4000W-1000W	760nm-1100nm
STD-L5	Pila orizzontale del canale macro	300W-3000W	760nm-1100nm
STD-E27	Pila di canali macro	4000W-10000W	760nm-1100nm
MA STD	Pila di microcanali	2500W-15000W	760nm-1100nm
STD-HM7	Stack di microcanali intero	700W-3500W	760nm-1100nm

(1) Pila di canali macro STD-HS12

Costruzione dell'imballaggio per saldatura dura AuSn
Elevato ciclo di lavoro, alta densità di energia
Acqua filtrata, fluidi di raffreddamento alternativi
Passo piccolo, dimensioni compatte
La guida d'onda ottica facoltativa della banda della guarnizione monta
Collimazione rapida opzionale
Utilizzato per il pompaggio laser, la depilazione ecc.

Lunghezza d'onda	760-1100 nm
Potenza di picco, W	600	1200	7200	10000	16500
Modalità di funzionamento	QCW
Corrente di funzionamento, A	50	95	550	450	450
Ciclo di lavoro fino a, %	25	15	5	1	0.4
Numero di barre	12	12	12	20	Fino a 33
Passo da barra a barra, mm	1.2	1.2	1.2	0,93	0.4
Efficienza di conversione elettrica/ottica, %	58	Fino a 60	56	56	56
Divergenza veloce dell'asse FWHM, deg	35, facoltativo FAC<4				35
Divergenza asse lenta FWHM.gradi	10
Dimensione, mm	28,6x24x11,5 mm

Energia tipica dell'impulso:

Larghezza di impulso	Frequenza (Hz)										Yop
Larghezza di impulso	1	2	3	4	5	6	7	8	9	10	Yop
10 ms	13	13	12.7	12.75	13	12.7	13	13	12.9	12.9	95A
20 ms	21	21	21.7	21.5	21.4	21.7	21	21.4	20	20.9	85A
30 ms	31	31.5	32	32	-	-	-	-	-	-	60A
40 ms	43	41	42	-	-	-	-	-	-	-	60A
50 ms	53	51	-	-	-	-	-	-	-	-	-
60 ms	61	59.5	-	-	-	-	-	-	-	-	-
70 ms	70	-	-	-	-	-	-	-	-	-	-
80 ms	50	-	-	-	-	-	-	-	-	-	-
90 ms	54	-	-	-	-	-	-	-	-	-	-
100 ms	60	-	-	-	-	-	-	-	-	-	-

Nota: acqua di raffreddamento: T 25 gradi, portata 4,5-5,0 l/min

(2) Stack di raffreddamento per conduzione STD-GS20

Costruzione dell'imballaggio per saldatura dura AuSn
Elevata densità di potenza
Collimazione ad asse veloce opzionale
Passo piccolo, dimensioni compatte
Protezione della guarnizione opzionale
Multi-lunghezza d'onda in un singolo array
Utilizzato per il pompaggio laser, la depilazione ecc.

Lunghezza d'onda	760-1100 nm
Potenza di picco, W	4000	6000	10000
Modalità di funzionamento	QCW	QCW	QCW
Corrente di funzionamento, A	200	280	450
Ciclo di lavoro fino a, %	1.2	1	0.4
Larghezza di impulso, noi	Fino a 1000	600	200
Numero di barre	20
Passo da barra a barra, mm	0,73
Efficienza di conversione elettrica/ottica, %	52	56	58
Divergenza veloce dell'asse FWHM, deg	35, facoltativo FAC < 4
Divergenza asse lenta FWHM.gradi	10
Dimensione, mm	37.5x10x9

(3) Pila orizzontale del canale macro STD-L5

Costruzione dell'imballaggio per saldatura dura AuSn
Elevata densità di potenza
Dimensione del contatto
Utilizzato per il pompaggio

Lunghezza d'onda	760-1100 nm
Potenza di picco, W	300	1500	3000
Modalità di funzionamento	CW	QCW	QCW
Corrente di funzionamento, A	55	280	550
Numero di barre	5
Passo da barra a barra, mm	0,73
Efficienza di conversione elettrica/ottica, %	56	56	58
Divergenza veloce dell'asse FWHM, deg	35
Divergenza asse lenta FWHM.gradi	10
Dimensione, mm	70x14x10

(4) Pila di canali macro STD-E27

Costruzione dell'imballaggio per saldatura dura AuSn
Elevata densità di potenza
Collimazione dell'asse veloce opzionale
Passo piccolo, dimensioni compatte
Protezione della guarnizione opzionale
Multi-lunghezza d'onda in un singolo array
Utilizzato per il pompaggio laser

Lunghezza d'onda	760-1100 nm
Potenza di picco, W	4000	6000	10000
Modalità di funzionamento	QCW	QCW	QCW
Corrente di funzionamento, A	200	280	450
Ciclo di lavoro fino a, %	8	5	0.4
Larghezza di impulso, noi	Fino a 1000	600	200
Numero di barre	20
Passo da barra a barra, mm	2.21
Efficienza di conversione elettrica/ottica, %	52	56	58
Divergenza veloce dell'asse FWHM, deg	35, facoltativo FAC < 4
Divergenza asse lenta FWHM.gradi	10
Dimensione, mm	37,5x12x13,4

(5) Pila intera di microcanali STD-HM7

Costruzione dell'imballaggio per saldatura dura AuSn
Elevata densità di potenza
Spettro ristretto
Acqua filtrata, fluidi di raffreddamento alternativi
Utilizzato per il pompaggio laser e la depilazione

Lunghezza d'onda	760-1100 nm
Potenza di picco, W	700	2100	3500
Modalità di funzionamento	QCW	QCW	QCW
Corrente di funzionamento, A	100	280	450
Ciclo di lavoro fino a, %	40	8	4
Larghezza di impulso, noi	Fino a 1000	600	200
Numero di barre	7
Passo da barra a barra, mm	2.0
Efficienza di conversione elettrica/ottica, %	60	56	58
Divergenza veloce dell'asse FWHM, deg	35
Divergenza asse lenta FWHM.gradi	10
Dimensione, mm	30x13x4,95

2.2 Pile per la depilazione

Numero parte	Struttura	Potenza laser	Lunghezza d'onda laser
STD-HH05	Pila di canali macro	300W/500W	760nm-1100nm
STD-HL07	Pila di canali macro	300W-700W	760nm-1100nm
STD-HS12	Pila di canali macro	600W-1200W	760nm-1100nm

(1) Pila di canali macro STD-HH05

Costruzione dell'imballaggio per saldatura dura AuSn
Adatto per il funzionamento a lunga durata dell'impulso
Acqua filtrata, fluidi di raffreddamento alternativi
Protezione della tenuta
Ciclo di lavoro elevato
Utilizzato per la depilazione e il pompaggio laser

Specifiche tipiche

Lunghezza d'onda	760-1100 nm
Potenza di picco, W	300	500
Modalità di funzionamento	QCW	QCW
Corrente di funzionamento, A	95	95
Ciclo di lavoro fino a, %	20	10
Larghezza di impulso, noi	200	100
Numero di barre	3	5
Passo da barra a barra, mm	5	2.9
Efficienza di conversione elettrica/ottica, %	58	58
Divergenza veloce dell'asse FWHM, deg	35
Divergenza asse lenta FWHM.gradi	10
Dimensione, mm	42x25.27x20

Condizioni operative

	STD-HH05-808		STD-HH03-300-808
Potenza di picco per barra, W	100	80	60	100
Corrente di funzionamento, A	95	80	65	95
Larghezza di impulso, ms	Massimo.frequenza, hz
10	30	40	40	40
20	10	15	20	20
30	10	12	13	13
40	10	10	10	10
50	5	6	8	8
60	4	5	6	6
80	3	4	5	4
100	2	3	4	2
200	-	1	2	1
400	-	-	1	-

(2) Pila di canali macro STD-HL07

Costruzione dell'imballaggio per saldatura dura AuSn
Adatto per il funzionamento a lunga durata dell'impulso
Acqua filtrata, fluidi di raffreddamento alternativi
Protezione della tenuta
Ciclo di lavoro elevato
Utilizzato per la depilazione e il pompaggio laser

Specifiche tipiche

Lunghezza d'onda	760-1100 nm
Potenza di picco, W	300	500	600	700
Modalità di funzionamento	QCW	QCW	QCW	QCW
Corrente di funzionamento, A	50	50	95	95
Ciclo di lavoro fino a, %	40	40	10	10
Larghezza di impulso, noi	Fino a 400	Fino a 400	100	100
Numero di barre	60	10	6	7
Passo da barra a barra, mm	2.2	2.2	3.4	2.9
Efficienza di conversione elettrica/ottica, %	58	58	58	58
Divergenza veloce dell'asse FWHM, deg	35
Divergenza asse lenta FWHM.gradi	10
Dimensione, mm	39x40x36

Condizioni operative

	STD-HL06-600-808 STD-HL07-700-808			STD-HL06-300-808 STD-HL10-500-808
Potenza di picco per barra, W	100	80	60	50
Corrente di funzionamento, A	95	80	65	50
Larghezza di impulso, ms	Massimo.frequenza, hz
10	30	40	40	440
20	10	15	20	20
30	10	12	13	13
40	10	10	10	10
50	5	6	8	8
60	4	5	6	6
80	3	4	5	5
100	2	3	4	4
200	-	1	2	2
400	-	-	1	1

(3) Pila di canali macro STD-HS12

Costruzione dell'imballaggio per saldatura dura AuSn
Elevato ciclo di lavoro, alta densità di energia
Acqua filtrata, fluidi di raffreddamento alternativi
Passo piccolo, dimensioni compatte
Gruppo di guida d'onda ottica con banda di tenuta opzionale
Collimazione ad asse veloce opzionale
Utilizzato per la depilazione e il pompaggio laser

Lunghezza d'onda	760-1100 nm
Potenza di picco, W	600	1200	7200	10000	16500
Modalità di funzionamento	QCW
Corrente di funzionamento, A	50	95	550	450	450
Ciclo di lavoro fino a, %	25	15	5	1	0.4
Larghezza di impulso, noi	25	10	0.6	0.4	0.2
Numero di barre	12	12	12	20	Fino a 33
Passo da barra a barra, mm	1.2	1.2	1.2	0,73	0.4
Efficienza di conversione elettrica/ottica, %	58	Fino a 60	56	56	56
Divergenza veloce dell'asse FWHM, deg	35, facoltativo FAC<4				35
Divergenza asse lenta FWHM.gradi	10
Dimensione, mm	28,6x24x11,5 mm

Energia di impulso tipica STD-HS12-1200-808 (J/cm2):

Larghezza di impulso	Frequenza (Hz)										Yop
Larghezza di impulso	1	2	3	4	5	6	7	8	9	10	Yop
10 ms	13	13	12.7	12.75	13	12.7	13	13	12.9	12.9	95A
20 ms	21	21	21.7	21.5	21.4	21.7	21	21.4	20	20.9	85A
30 ms	31	31.5	32	32	-	-	-	-	-	-	60A
40 ms	43	41	42	-	-	-	-	-	-	-	60A
50 ms	53	51	-	-	-	-	-	-	-	-	-
60 ms	61	59.5	-	-	-	-	-	-	-	-	-
70 ms	70	-	-	-	-	-	-	-	-	-	-
80 ms	50	-	-	-	-	-	-	-	-	-	-
90 ms	54	-	-	-	-	-	-	-	-	-	-
100 ms	60	-	-	-	-	-	-	-	-	-	-
