Dettagli:
Marca: Sintec Optronics
Numero di modello: Serie OSS
Termini di pagamento e spedizione:
Tempi di consegna: Stoccaggio
Termini di pagamento: T/T tramite banca

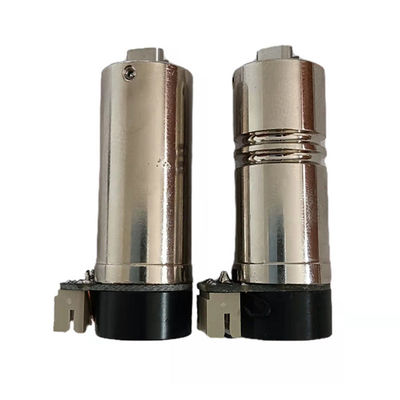

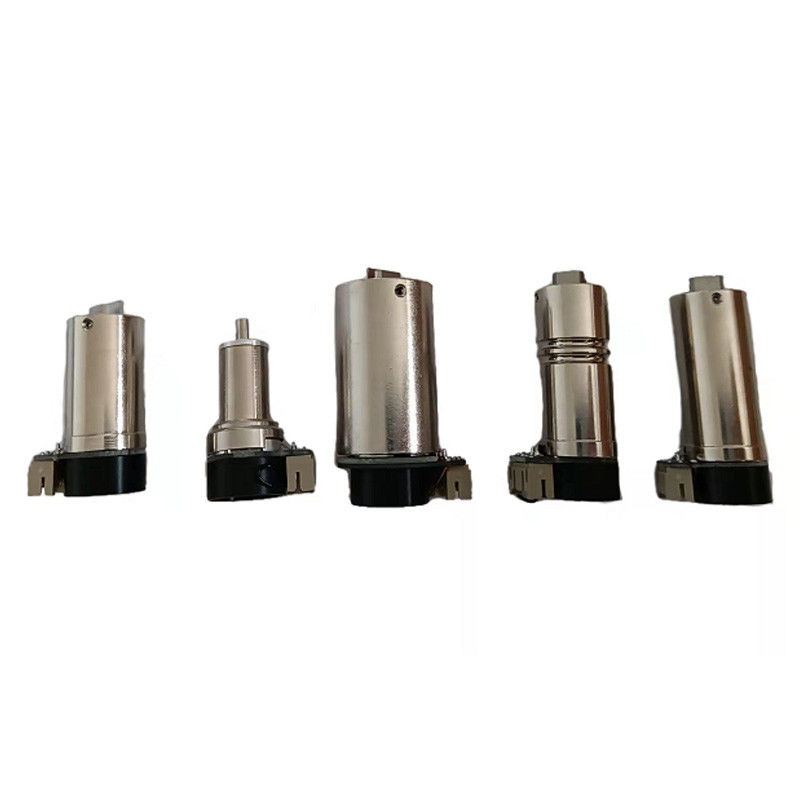

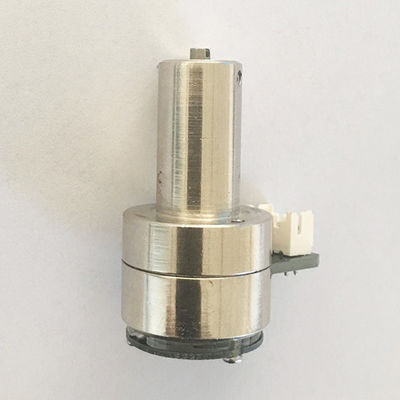

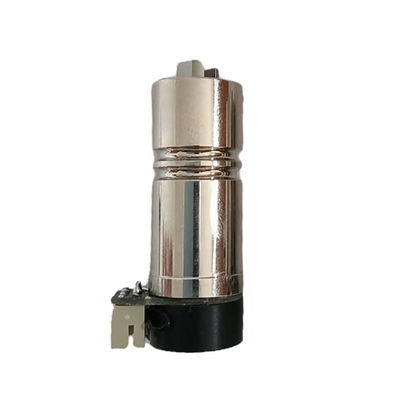

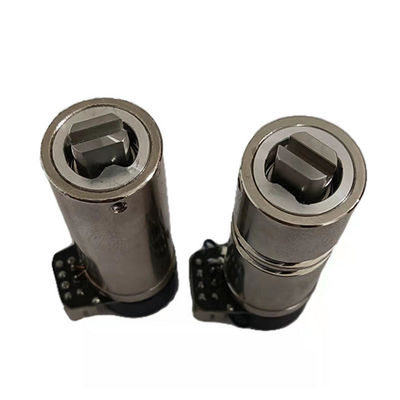

Scanner ottici / driver / schede di azionamento galvanometro ad alta precisione

descrizione
Evidenziare:

Scanner ottici galvanometrici ad alta precisione

,

Scanner ottici a galvanometro

,

Scanner

Scanner ottici/driver/schede di unità per galvanometri

Scanner ottici / driver / schede di azionamento galvanometro ad alta precisione 0

Il sistema galvanometro è un sistema di servocontrollo ad alta precisione e ad alta velocità composto da una scheda di guida, un galvanometro e uno specchio di scansione, utilizzato principalmente per la marcatura laser, l'incisione laser, il controllo dell'illuminazione scenica, ecc.

Il principio di funzionamento di questo sistema è che inserendo un segnale di posizione, il motore oscillante (galvanometro) oscillerà un determinato angolo in base a un determinato rapporto di conversione della tensione e dell'angolo.L'intero processo adotta il controllo del feedback a circuito chiuso, gestito congiuntamente da cinque circuiti/parti di controllo: sensore di posizione, amplificatore di errore, amplificatore di potenza, discriminatore di posizione e integratore di corrente.

I sistemi galvanometrici della serie OSST prodotti dalla nostra azienda utilizzano l'ultima generazione di circuiti integrati e adotta vari metodi anti-interferenza per pilotare il circuito.Il sistema non solo ha una forte capacità anti-interferenza, alta affidabilità, buona linearità, elevata precisione di ripetizione, tempi di risposta brevi, ma ha anche dimensioni ridotte, facili da installare e trasportare.

Numero di parte OSST8162 OSST8161 OSST8063
Aperture ottiche supportate, a due assi ≦ trave da 8 mm ≦ Trave da 10 mm ≦ trave da 12 mm
Tempo di risposta in piccoli passi Fascio da 0,2 ms a 5 mm Fascio da 0,3 ms a 10 mm Fascio da 0,6 ms a 12 mm
Angolo massimo di rotazione meccanica ±20°-30° ±20° ±20°
Linearità 99,9% @±20° 99,9%@±20° 99,9%@±20°
Corrente di picco 5A 5A 10A
Resistenza della bobina 3Ω±10% 1,8Ω±10% 2Ω±10%
Induttanza della bobina 180μH ±10% 280μH ±10% 260μH ±10%
Temp. di funzionamento 0℃-40℃ 0℃-40℃ 0℃-40℃
Temp. di funzionamento(opzione) -40—﹢85 -40—﹢85 -40—﹢85
Peso 80 g 105 g 180 g
Inerzia del rotore 0,125 g·cm2 0,34 g·cm2 1,2 g·cm2
Costante di coppia 5,1 N·mm/A 7,3 N·mm/A 12 N·mm/A
Massimo.Corrente efficace 2.1A 2,5 5A 3,52A
Peso con cavo 72 g 263 g 340 g
Connettore C3030F-2*4 C3030F-2*4 C3030F-2*4
Inerzia di caricamento 0,1 g·cm2—0,54 g·cm2 0,3 g·cm2—1,52 g·cm2 1,0 g·cm2—6 g·cm2
Errore successivo 0,11 ms 0,142 ms 0,22 ms
Dimensione D15x31+D15,4x11mm D22X36+D31x8,6+D21x9mm D22x36+D31x8,6+D21x9mm
Spessore dello specchio 2,1 mm 2,1 mm 2,1 mm
Applicazione Illuminazione scenica, animazione laser Marcatura volante ad altissima velocità, marcatura rapida online ad altissima velocità Marcatura volante ad altissima velocità, marcatura rapida online ad altissima velocità su metalli, marcatura laser di precisione non metallica, prototipazione rapida laser, regolazione della resistenza laser e radar laser, ecc.
Numero di parte OSST8166 OSST8168 OSST8061
Aperture ottiche supportate, a due assi Fascio da 1-6 mm Fascio da 1-10 mm Trave da 20-25 mm
Tempo di risposta in piccoli passi Fascio da 0,3 ms a 5 mm Fascio da 0,3 ms a 5 mm Fascio da 0,7 ms a 20 mm
Angolo massimo di rotazione meccanica ±20° ±20° ±20°
Linearità 99,9%@±20° 99,9%@±20° 99,9%@±20°
Corrente di picco 1,5 A 1,5 A 6A
Resistenza della bobina 2,3Ω±10% 2,3Ω±10% 2,1Ω±10%
Induttanza della bobina 420μH ±10% 420μH ±10% 360μH ±10%
Temp. di funzionamento 0℃-40℃ 0℃-40℃ 0℃-40℃
Temp. di funzionamento(opzione) -40—﹢85 -40—﹢85 -40—﹢85
Peso 26 g 26 g 210 g
Inerzia del rotore 0,028 g·cm 2,25 N·mm/A 5,1 g·cm2
Costante di coppia 2,25 N·mm/A 2,25 N·mm/A 22 N·mm/A
Massimo.Corrente efficace 1,8 A 1,8 A 5A
Peso con cavo 49 g   425 g
Connettore C3030F-2*4 PHD2*4 C3030F-2*4
Inerzia di caricamento 0,02 g·cm2—0,05 g·cm2 0,02 g·cm2—0,05 g·cm2 8 g·cm2—24 g·cm2
Errore successivo 0,11 ms 0,15 ms 0,35 ms
Dimensione D10x16+D13x3+D15x10,5mm D15X8+D14x15 D28x58+D36x15+D25x5mm
Spessore dello specchio 1,0 mm 1 mm 3,0 mm
Applicazione Marcatura volante online ad alta velocità, marcatura statica ad alta precisione ad alta velocità, ecc Marcatura volante online ad alta velocità, marcatura statica ad alta precisione ad alta velocità, ecc Marcatura laser di precisione, prototipazione rapida laser, modulazione della resistenza laser, radar laser, ecc
Numero di parte OSST3808 OSST3860
Aperture ottiche supportate, a due assi Trave da 25-50 mm Trave da 30-60 mm
Tempo di risposta in piccoli passi Fascio da 1,2 ms a 25 mm Fascio da 1,3 ms a 30 mm
Angolo massimo di rotazione meccanica ±20° ±20°
Linearità 99,9%@±20° 99,9%@±20°
Corrente di picco 7,6A 9,6 A
Resistenza della bobina 2Ω±10% 2Ω±10%
Induttanza della bobina 260μH ±10% 260μH ±10%
Temp. di funzionamento 0℃-40℃ 0℃-40℃
Temp. di funzionamento(opzione) -40—﹢85 -40—﹢85
Peso 520 g 520 g
Inerzia del rotore 6,25 g·cm2 8,2 g·cm2
Costante di coppia 28 N·mm/A 31·mm/A
Massimo.Corrente efficace 6,3 A 12A
Peso con cavo 520G 520G
Connettore C3030F-2*4 C3030F-2*4
Inerzia di caricamento 12 g·cm2—24 g·cm2 12 g·cm2—35 g·cm2
Errore successivo 0,28 ms 0,35 ms
Dimensione D38X76+D36x5+D25x5mm D38x76+D35x5+D25x5mm
Diametro del supportoDello specchio 7 mm 7 mm
Applicazione Marcatura laser di precisione, prototipazione rapida laser, modulazione della resistenza laser, radar laser, ecc Marcatura laser di precisione, prototipazione rapida laser, modulazione della resistenza laser, radar laser, ecc
Numero di parte OSST1520-20 OSST1520-15
Aperture ottiche supportate, a due assi ≦ Trave da 10 mm ≦ Trave da 10 mm
Tempo di risposta in piccoli passi Fascio da 0,3 ms a 10 mm Fascio da 0,3 ms a 10 mm
Angolo massimo di rotazione meccanica ±20° ±20°
Linearità 99,9%@±20° 99,9%@±20°
Corrente di picco 5A 5A
Resistenza della bobina 1,62Ω±10% 1,8Ω±10%
Induttanza della bobina 103μH ±10% 280μH ±10%
Temp. di funzionamento 0℃-40℃ 0℃-40℃
Temp. di funzionamento(opzione) -40—﹢85 ----
Peso 105 g 33 g
Inerzia del rotore 0,34 g·cm2 0,34 g·cm2
Costante di coppia 7,5 N·mm/A 7,5 N·mm/A
Massimo.Corrente efficace 2,5 A 2,5 A
Peso con cavo 263 g PRESA
Connettore PHD2*4 PHD2*4
Inerzia di caricamento 0,35 —1,5 g·cm2 0,35 —1,5 g·cm2
Errore successivo 0,15 ms 0,15 ms
Dimensione D20X26+D15x11mm/37mm D15X26+D15x11mm/37mm
Spessore dello specchio 2,0 mm (da incollare) 2,0 mm (da incollare)
Applicazione Marcatura volante ad altissima velocità, marcatura rapida online ad altissima velocità Marcatura volante ad altissima velocità, marcatura rapida online ad altissima velocità

Osservazioni:

  • Tutti i galvoni hanno la copertura cromata.
  • Gli specchi di scansione alle lunghezze d'onda laser di 1064 nm, 532 nm, 355 nm, 266 nm, 10,6 um e altre sono disponibili su richiesta.

Driver serie OSST (schede unità)

Esistono 2 tipi di schede di pilotaggio per i galvanometri della serie OSST: una scheda per pilotare 2 galvanometri (scheda 1 a 2 o semplicemente chiamata scheda, predefinita);una scheda per pilotare 1 galvo (scheda 1 a 1).Le loro capacità di guida e le prestazioni principali sono le stesse.La differenza principale è la dimensione.

Specifiche generali:

  • Alimentazione: da ±15 VCC a ±24 VCC
  • Segnale di posizione ingresso analogico: ±5 V (predefinito), ±10 V disponibile su richiesta.
  • Uscita del segnale di posizione (opzione): porta 1:1 e porta 1:10.

1. Tabelloni 1-2

1.1 Scheda 1 a 2 senza segnale di uscita di posizione (OSST-D)

Scanner ottici / driver / schede di azionamento galvanometro ad alta precisione 1

Questo driver viene utilizzato principalmente nella marcatura/scansione laser 2D.

1.2 Scheda 1 a 2 con uscita del segnale di posizione (OSST-D-PO)

Scanner ottici / driver / schede di azionamento galvanometro ad alta precisione 2

2. Board 1 a 1

Scheda 1 a 2 con uscita del segnale di posizione (OSST-D-1-PO)

Scanner ottici / driver / schede di azionamento galvanometro ad alta precisione 3

Sono disponibili 2 uscite del segnale di posizione.

3. Galvanometri ottici serie OSCT

La nostra vasta gamma di componenti e sistemi di scansione ottica basati su galvanometro a circuito chiuso offre all'integratore di sistemi le massime prestazioni basate su galvanometro per qualsiasi esigenza di posizionamento o scansione.Le nostre prestazioni di posizionamento superiori derivano da progetti avanzati di attuatori, tecniche innovative di rilevamento della posizione brevettate, dalla coerenza del nostro processo di produzione di alta qualità e dal nostro continuo impegno nel far avanzare lo stato della tecnologia galvo.Con la nostra vasta gamma di opzioni di scansione, competenza applicativa e supporto tecnico a livello mondiale, siamo pronti a essere il vostro partner nelle applicazioni di sistemi ottici scientifici e OEM.

Altrettanto importanti quanto le prestazioni superiori del nostro sistema di posizionamento sono l'affidabilità, la durata e il supporto del prodotto necessari per il successo a lungo termine del sistema e del mercato.La durata e l'affidabilità superiori del prodotto sono il risultato di tecniche di progettazione e simulazione disciplinate, della migliore tecnologia di cuscinetti e componenti e di processi di produzione e lavorazione di qualità.Siamo molto orgogliosi delle prestazioni e della lunga durata dei nostri prodotti.Questi elevati standard nei nostri processi produttivi garantiscono la coerenza delle prestazioni necessaria per progettare i sistemi di alto livello richiesti nel mercato competitivo di oggi.
Offriamo una gamma completa di galvanometri a circuito chiuso, servoazionamenti e opzioni di sistema per il massimo in termini di prezzo/prestazioni, flessibilità di progettazione del sistema e facilità di integrazione.

Galvanometri ottici

  • Tecnologia brevettata con attuatore a magnete mobile per la massima velocità di posizionamento.
  • Tecnologia brevettata dell'attuatore a bobina mobile per la massima precisione di posizionamento.
  • Tecnologia brevettata di rilevamento della posizione capacitivo per la massima precisione e stabilità di posizionamento
  • La tecnologia brevettata del rilevatore di posizione ottica offre precisione di posizionamento a costi inferiori.
  • Coerenza e affidabilità del prodotto per una maggiore durata e operatività del sistema.
  • Un'ampia gamma di prodotti dimensionati per prestazioni ottimali per aperture da 1 mm a 50 mm.

Queste tecnologie galvo sono offerte in tre famiglie di prodotti di scansione ottica.

  • Gli scanner a magnete mobile con rilevatore di posizione ottico avanzato (serie 62xxH come 6200H, 6210H, 6215H, 6220H, 6230H, 6231H, 6240H, 6250H, 6260H e serie 83xxK come 8300K, 8310K, 8315K, 8320K, 833 0K, 8331K, 8340K , 8350K, 8360K)
  • Scanner a magnete mobile con rilevatore di posizione capacitivo (modello 6860, 6870, 6880)
  • Scanner a bobina mobile con rilevatore di posizione capacitivo (modello 6350, 6450, 6650, 6900, 6400)

Servoazionamenti (schede di azionamento)

Le principali tecnologie e offerte dei servoazionamenti includono:

  • Schede driver SMT (Surface Mount Technology) per dimensioni compatte del sistema.
  • Servoazionamenti integrati proprietari di classe 1 per la massima precisione e stabilità di posizionamento.
  • Servoazionamenti proprietari non integrati di Classe 0 per la massima velocità e il minor costo.
  • Funzioni di controllo e interfaccia del sistema per facilitare l'integrazione del sistema.

Queste servotecnologie sono offerte in versioni analogiche e digitali.I driver analogici includono le serie 670, 671, 672, 673, 677 e i driver digitali includono DC900, DC2000 e D3000 plus.

Opzioni di sistema

Per livelli più completi di integrazione e soluzioni di sistema, forniamo anche i seguenti componenti e soluzioni di sistema:

  • Set di supporti e specchi standard X/Y a due assi con aperture da 3 mm a 50 mm (chiamatitesta di marcaturas, scanner laser).
  • Specchi standard e personalizzati per tutti i galvanometri.
  • Cavi di interfaccia standard e personalizzati.
  • PositionProtm Controllo galvo hardware e software basato su PC.

1. Galvanometri ottici serie OSCT

  • La combinazione della nostra tecnologia dell'attuatore a magnete mobile e del nostro innovativo design brevettato del rilevatore di posizione ottico avanzato offre la massima velocità di posizionamento e un'eccellente precisione nei galvanometri a circuito chiuso più piccoli ed economici.Le applicazioni dei sistemi di scansione possono essere progettate e ottimizzate per velocità, dimensioni, costi e precisione con diametri del raggio tipici compresi tra 1 e 3 mm.
  • La velocità di posizionamento dello scanner a magnete mobile deriva dal design avanzato del galvanometro e dell'attuatore per la massima frequenza di risonanza del sistema e capacità di potenza RMS.La frequenza di risonanza più elevata del design del nostro attuatore a magnete mobile, l'intensa intensità del campo magnetico dei magneti al neodimio-ferro-boro all'avanguardia e le nostre opzioni avanzate di servoazionamento consentono larghezze di banda del sistema, tempi di risposta al gradino e velocità di ripetizione superiori con eccellenti prestazioni di oscillazione e jitter .
  • Il design avanzato del nostro rilevatore di posizione ottico recentemente brevettato, abbinato alla precisione di posizionamento dell'attuatore a magnete mobile, garantisce ripetibilità e accuratezza eccellenti.L'avanzato rilevatore di posizione ottico è progettato per fornire elevata linearità di posizionamento, ripetibilità e stabilità nel tempo e nella temperatura, nonché minori costi galvo a circuito chiuso nel pacchetto più piccolo e compatto.
  • La durata e l'affidabilità superiori del prodotto sono il risultato di una tecnica di progettazione disciplinata, della migliore tecnologia dei cuscinetti e di processi di produzione e lavorazione di qualità.Siamo molto orgogliosi delle prestazioni dei nostri prodotti.I progetti dei nostri scanner sono modellati al computer e sono stati testati per miliardi di cicli di funzionamento.I nostri elevati standard di qualità di produzione garantiscono la coerenza delle prestazioni necessaria per progettare i sistemi di alta qualità richiesti nel mercato competitivo di oggi.

1.1 Galvanometri ottici serie 62xxH

La nostra popolare serie 62xxH di scanner basati su galvanometro a circuito chiuso è costantemente la soluzione leader del settore per la guida del raggio laser ad alte prestazioni.Ogni motore combina la nostra tecnologia dell'attuatore a magnete mobile con un rilevatore di posizione disponibile solo da Cambridge Technology.Questa tecnologia brevettata offre un posizionamento stabile e allo stesso tempo raggiunge le velocità di scansione più elevate disponibili nella sua categoria.Che il tuo obiettivo sia la velocità, la precisione o l'ingombro, la serie 62xxH offre prestazioni e valore.
Ottieni prestazioni elevate e affidabilità per la tua applicazione orientata al valore:

  • Le velocità del motore più elevate del settore garantiscono la massima produttività con affidabilità a lungo termine
  • Risultati ad alta precisione per una vasta gamma di esigenze di scansione delle applicazioni
  • Il design robusto garantisce stabilità costante per una lunga durata del prodotto
  • L'ingombro dei modelli compatti garantisce facilità di integrazione per piccoli spazi
  • Disponibile con un'ampia gamma di dimensioni degli specchi (da 3 a 50 mm) e opzioni di rivestimento
Numero di parte 6200H 6210H 6215H 6220H
Dimensione apertura consigliata (mm) da 3 a 7 da 3 a 7 da 3 a 7 da 5 a 10
Opzioni di lunghezza d'onda 355 nm / 532 nm / 1030 nm - 1080 nm / 9,4 Ωm - 10,6 Ωm Rivestimenti a banda larga: 350 nm – 12 Ωm
Angolo di scansione massimo (gradi) 40° 40° 40° 40°
Inerzia del rotore (gm·cm2, ±10%) 0,013 0,018 0,028 0,125
Costante di coppia (dyne·cm/amp, ±10%) 1,20x104 2,79x104 3,78x104 6,17x104
Temperatura massima del rotore (°C) 110° 110° 110° 110°
Resistenza termica (dal rotore all'involucro) (°C/watt, max) 3.8 2.0 1.0 1.0
Resistenza bobina (ohm, ±10%) 2.14 3.7 2.5 2.79
Induttanza della bobina (ΩH, ±10%) 52 109 94 180
Tensione EMF posteriore (ΩV/°/sec, ±10%) 20.9 48.7 66 108
Corrente RMS (A a Tcase = 50°C, massimo) 2.3 2.4 4.1 3.9
Corrente di picco (A, massima) 6 8 20 20
Risposta al gradino ad angolo ridotto1 (tipica) Specchio a Y da 3 mm
130 Ω
Specchio a Y da 3 mm
100 Ω
Specchio a Y da 3 mm
200 Ω
Specchio a Y da 5 mm
250 Ω
Peso (grammi, tipico) 13.3 18 25.8 42,5
Dimensione (mm) 12,7x29 12,7x37,3 12,7x53,8 15,3x52
Numero di parte 6230H 6231H 6240H 6250H 6260H
Dimensione apertura consigliata (mm) dalle 8 alle 15 dalle 8 alle 15 dalle 12 alle 25 25-75 da 30 a 100
Opzioni di lunghezza d'onda 355 nm / 532 nm / 1030 nm - 1080 nm / 9,4 Ωm - 10,6 Ωm Rivestimenti a banda larga: 350 nm – 12 Ωm
Angolo di scansione massimo (gradi) 40° 40° 40° 40° 40°
Inerzia del rotore (gm·cm2, ±10%) 0,97 0,82 2.4 15.6 47,5
Costante di coppia (dyne·cm/amp, ±10%) 1,31x105 1,11x105 2,0x105 7,08x105 8,5x105
Temperatura massima del rotore (°C) 110 110 110 110 110
Resistenza termica (dal rotore all'involucro) (°C/watt, max) 0,8 1.0 0,62 0,35 0,2
Resistenza bobina (ohm, ±10%) 1.07 1.27 1.03 1,69 0,60
Induttanza della bobina (ΩH, ±10%) 173 176 350 1030 530
Tensione EMF posteriore (ΩV/°/sec, ±10%) 229 195 346 1220 1480
Corrente RMS (A a Tcase = 50°C, massimo) 7.1 5.8 8.2 7.1 12
Corrente di picco (A, massima) 25 25 25 20 40
Risposta al gradino ad angolo ridotto1 (tipica) Specchio 10mm 250us Specchio a Y da 10 mm 250us Specchio a Y da 15 mm 350us Specchio Y da 50 mm 3ms Specchio Y da 50 mm 2,1 ms
Peso (grammi, tipico) 267 142 356 590 1200
Dimensione (mm) 33x70 33x68,2 33x86,5 40,6x113,4 40,6x159,9

Rilevatore di posizione (specifiche comuni a tutti i modelli):

Linearità 99,9% minimo, oltre 20°;99,5% tipico, oltre 40°
Deriva della scala 50 ppm/°C, massimo
Deriva zero 15 Ωrad/°C, massimo
Ripetibilità, a breve termine 8 Ωrad
Segnale di uscita, modalità comune Minimo 155 ΩA, con corrente AGC di 30 mA
Segnale di uscita, modalità differenziale 12 ΩA/° (±2,5%) con corrente di modo comune di 155 ΩA
Segnale di uscita, rapporto tra modalità comune e modalità differenziale 12,5 (±2,5%)

(1) Scanner ottico basato su galvanometro a circuito chiuso con magnete mobile modello 6210H

Supporta aperture di 3 mm, 4 mm, 5 mm, 6 mm e 7 mm.Qui mostrato con connettore A e specchio a Y da 3 mm. Tutte le specifiche del rilevatore di posizione si applicano al nostro servoazionamento dopo un riscaldamento di 30 secondi.Tutti gli angoli sono espressi in gradi meccanici.Consultare il manuale per le istruzioni operative complete.
Meccanico

Escursione Angolare Nominale: 40°
Inerzia del rotore: 0,018 gcm2, +/-10%
Costante di coppia: 2,79x104 dyne cm/amp, +/-10%
Temperatura massima del rotore: 110° C
Resistenza termica (da bobina a custodia): 2°C/Watt, max

Meccanismo elettrico/di azionamento

Resistenza della bobina: 3,72 Ohm, +/-10%
Induttanza della bobina: 109μH, +/-10%
Tensione EMF posteriore: 48,7 µV/gradi/sec, +/-10%
Corrente efficace: 2,4 Ampere a Tcase di 50° C, max
Corrente di picco: 8 Ampere, massimo
Tempo di risposta al passo ad angolo ridotto: 100 µs, con specchio a Y da 3 mm, regolato al 99%

Rilevatore di posizione

Linearità: 99,9%, minima, oltre 20 gradi, 99,5% tipica, oltre 40 gradi
Deriva della scala: 50 PPM/°C, massimo
Deriva zero: 15 µrad/°C, massimo
Ripetibilità, a breve termine: 8 microradianti
Segnale di uscita, modalità comune: 155 µA con corrente AGC di 30 mA, +/-20%
Segnale di uscita, modalità differenziale: 12 µA/°, con corrente di modo comune di 155 µA, +/-20%

(2) Scanner ottico basato su galvanometro a circuito chiuso con magnete mobile modello 6230H

Il galvanometro 6230H può essere progettato e ottimizzato per velocità, dimensioni, costi e precisione con diametri del fascio tipici di 8 mm, 10 mm, 12 mm e 15 mm.Qui è mostrato con uno specchio a Y da 10 mm.Tutte le specifiche del rilevatore di posizione si applicano al nostro servoazionamento dopo un riscaldamento di 30 secondi.Tutti gli angoli sono espressi in gradi meccanici.Consultare il manuale per le istruzioni operative complete.

Specifiche meccaniche

Escursione Angolare Nominale: 40°
Inerzia del rotore: 0,97 gcm2, +/-10%
Costante di coppia: 1,31x105 dyne cm/amp, +/-10%
Temperatura massima del rotore: 110°C termico
Resistenza (dal rotore alla custodia): 0,80°C/Watt, max

Specifiche elettriche/meccanismo di azionamento

Resistenza della bobina: 1,07 Ohm, +/-10%
Induttanza della bobina: 173 uH, +/-10%
Tensione EMF posteriore: 229 µV/gradi/sec, +/-10%
Corrente efficace: 7,1 Ampere a Tcase di 50°C, max
Corrente di picco: 25 Ampere, massimo
Tempo di risposta al passo ad angolo ridotto: 250 µs, con specchio a Y da 8 mm, regolato al 99% 250 µs, con specchio a Y da 10 mm, regolato al 99%

Rilevatore di posizione

Linearità: 99,9%, minima, oltre 20 gradi, 99,5% tipica, oltre 40 gradi
Deriva della scala: 50 PPM/°C, massimo
Deriva zero: 15 µrad/°C, massimo
Ripetibilità, a breve termine: 8 microradianti
Segnale di uscita, modalità comune: 155 µA con corrente AGC di 30 mA, +/-20%
Segnale di uscita, modalità differenziale: 11,7 µA/°, con corrente di modo comune di 155 µA, +/-20%
  • 6230HM50A Cavo sdoppiato MiniCT Connettori 671XX con cavo da 12”, ±25 gradi ottici.Mxx indica i gradi ottici massimi.
  • 6230HB con 67723H funzioneranno
  • 6230H con 67123H e cavo adattatore 6010-20-xxx funzionerà.
  • 6230HA con 671 funzionerà.

Nota: se i connettori del galvanometro e della scheda di azionamento non sono abbinati, è necessario un cavo adattatore per abbinarli.Ad esempio, se si desidera utilizzare il 6230HB con il 67123H è necessario un cavo adattatore.

(3) Scanner ottico basato su galvanometro a circuito chiuso con magnete mobile modello 6231HC

Il 6231H supporta aperture di 8 mm, 10 mm, 12 mm e 15 mm.Qui viene mostrato con il connettore C e uno specchio a Y da 10 mm.Tutte le specifiche del rilevatore di posizione si applicano al nostro servoazionamento dopo un riscaldamento di 30 secondi.Tutti gli angoli sono espressi in gradi meccanici.Consultare il manuale per le istruzioni operative complete.
Meccanico

Escursione Angolare Nominale: 40°
Inerzia del rotore: 0,82 gcm2, +/-10%
Costante di coppia: 1,11x105 dyne cm/amp, +/-10%
Temperatura massima del rotore: 110° C
Resistenza termica (dal rotore alla custodia): 1°C/Watt, max

Meccanismo elettrico/di azionamento

Resistenza della bobina: 1,27 Ohm, +/-10%
Induttanza della bobina: 176μH, +/-10%
Tensione EMF posteriore: 195 µV/grado/sec, +/-10%
Corrente efficace: 5,8 Ampere a Tcase di 50° C, max
Corrente di picco: 25 Ampere, massimo
Tempo di risposta al passo ad angolo ridotto: 250 µs, con carico bilanciato di 0,3 gm*cm2

Rilevatore di posizione

Linearità: 99,9%, minima, oltre 20 gradi, 99,5% tipica, oltre 40 gradi
Deriva della scala: 50 PPM/°C, massimo
Deriva zero: 15 µrad/°C, massimo
Ripetibilità, a breve termine: 8 microradianti
Segnale di uscita, modalità comune: 155 µA con corrente AGC di 30 mA, +/-20%
Segnale di uscita, modalità differenziale: 11,7 µA/°, con corrente di modo comune di 155 µA, +/-20%

(4) Scanner ottico basato su galvanometro a circuito chiuso con magnete mobile modello 6231HB

Specifiche meccaniche
Apertura ottica, due assi, std 8, 10 e 12 mm
Escursione angolare nominale 40 º
Inerzia del rotore 0,82 gr*cm2, +/- 10%
Costante di coppia 11.100 dine-cm/amp, +/- 10%
Temperatura massima della bobina 110 ºC
Resistenza termica (da bobina a custodia) 1.0 ºC/Watt, max
Specifiche elettriche Meccanismo di azionamento
Resistenza della bobina 1.27 Ohm, +/- 10%
Induttanza della bobina 176 ΩH, +/- 10%
Tensione EMF posteriore 195 mV/gradi/sec, +/- 10%
Corrente efficace 5.8 Ampere a Tcase di 50ºC, max
Corrente di picco 25 Ampere, massimo
Tempo di risposta al gradino ad angolo ridotto 0,25 ms, con carico bilanciato di 0,3 gm*cm2
Rilevatore di posizione
Linearità 99,99 Minime, oltre i 20 gradi
Deriva della scala 50 PPM/ºC, massimo
Deriva zero 15 Ωrad/º C, massimo
Ripetibilità, a breve termine 8 microradianti
Segnale di uscita, modalità comune 155 ΩA con corrente AGC di 30 mA, +/-20%
Segnale di uscita, modalità differenziale 11.7 ΩA/º, con corrente di modo comune di 155 ΩA, +/-20%
Autista 67723

(5) Scanner ottico basato su galvanometro a circuito chiuso con magnete mobile modello 6240H

Il galvanometro 6240H può essere progettato e ottimizzato per velocità, dimensioni, costi e precisione con diametri del fascio tipici di 12 mm, 15 mm, 20 mm, 25 mm e 30 mm.Qui è mostrato con uno specchio a Y da 12 mm.Tutte le specifiche del rilevatore di posizione si applicano al nostro servoazionamento dopo un riscaldamento di 30 secondi.Tutti gli angoli sono in gradi meccanici.Consultare il manuale per le istruzioni operative complete.
Specifiche meccaniche

Escursione Angolare Nominale: 40°
Inerzia del rotore: 2,4 gcm2, +/-10%
Costante di coppia: 2,0x105 dyne cm/amp, +/-10%
Temperatura massima della bobina: 110°C
Resistenza termica (da bobina a custodia): 0,62°C/Watt, max

Specifiche elettriche/meccanismo di azionamento

Resistenza della bobina: 1,03 Ohm, +/-10%
Induttanza della bobina: 350μH, +/-10%
Tensione EMF posteriore: 346 µV/gradi/sec, +/-10%
Corrente efficace: 8,2 Ampere a Tcase di 50°C, max
Corrente di picco: 25 Ampere, massimo
Tempo di risposta al passo ad angolo ridotto: 300 µs, con specchio Y da 12 mm, stabilizzato al 99%
350 µs, con specchio Y da 15 mm, stabilizzato al 99%
650 µs, con specchio Y da 20 mm, stabilizzato al 99%

Rilevatore di posizione

Linearità: 99,9%, minima, oltre 20 gradi, 99,5% tipica, oltre 40 gradi
Deriva della scala: 50 PPM/°C, massimo
Deriva zero: 15 µrad/°C, massimo
Ripetibilità, a breve termine: 8 microradianti
Segnale di uscita, modalità comune: 155 µA con corrente AGC di 30 mA, +/-20%
Segnale di uscita, modalità differenziale: 11,7 µA/°, con corrente di modo comune di 155 µA, +/-20%

1.2 Galvometri ottici serie 83xxK

La nostra serie di scanner 83xxK si basa sulla velocità e sull'affidabilità della serie 62xxH con risoluzione e stabilità termica ancora più elevate per le applicazioni più esigenti e ad alta precisione.Ogni modello include la nostra migliore tecnologia di attuatori a magnete mobile e un rilevatore di posizione avanzato disponibile solo da Cambridge Technology.Grazie alla deriva e al rumore inferiori, la serie 83xxK è ideale per applicazioni che richiedono caratteristiche precise come microlavorazioni e applicazioni su campi di grandi dimensioni che dipendono dalla stabilità.
Ottieni il massimo livello di precisione, velocità e affidabilità della scansione:

  • Le velocità del motore più elevate del settore, con risoluzione e stabilità ancora più elevate
  • Precisione e accuratezza superiori che garantiscono risultati di elaborazione di alta qualità
  • Il design robusto garantisce un'affidabilità costante per una lunga durata del prodotto
  • L'ingombro dei modelli compatti garantisce una facile integrazione del sistema per piccoli spazi
  • Disponibile con un'ampia gamma di dimensioni dello specchio (da 3 a 50 mm) e opzioni di rivestimento
Numero di parte 8300H 8310H 8315H 8320H
Dimensione apertura consigliata (mm) da 3 a 7 da 3 a 7 da 3 a 7 da 5 a 10
Opzioni di lunghezza d'onda 355 nm / 532 nm / 1030 nm - 1080 nm / 9,4 Ωm - 10,6 Ωm Rivestimenti a banda larga: 350 nm – 12 Ωm
Angolo di scansione massimo (gradi) 40° 40° 40° 40°
Inerzia del rotore (gm·cm2, ±10%) 0,013 0,018 0,028 0,125
Costante di coppia (dyne·cm/amp, ±10%) 1,20x104 2,79x104 3,78x104 6,17x104
Temperatura massima del rotore (°C) 110° 110° 110° 110°
Resistenza termica (dal rotore all'involucro) (°C/watt, max) 3.8 2.0 1.0 1.0
Resistenza bobina (ohm, ±10%) 2.14 3.7 2.5 2.79
Induttanza della bobina (ΩH, ±10%) 52 109 94 180
Tensione EMF posteriore (ΩV/°/sec, ±10%) 20.9 48.7 66 108
Corrente RMS (A a Tcase = 50°C, massimo) 2.3 2.4 4.1 3.9
Corrente di picco (A, massima) 6 8 20 20
Risposta al gradino ad angolo ridotto1 (tipica) Specchio a Y da 3 mm
130 Ω
Specchio a Y da 3 mm
100 Ω
Specchio a Y da 3 mm
130 Ω
Specchio a Y da 5 mm
250 Ω
Peso (grammi, tipico) 13.3 18 25.8 42,5
Dimensione (mm) 12,7x29 12,7x37,3 12,7x53,8 15,3x52
Numero di parte 8330H 8331H 8340H 8350H 8360H
Dimensione apertura consigliata (mm) dalle 8 alle 15 dalle 8 alle 15 dalle 12 alle 25 25-75 da 30 a 100
Opzioni di lunghezza d'onda 355 nm / 532 nm / 1030 nm - 1080 nm / 9,4 Ωm - 10,6 Ωm Rivestimenti a banda larga: 350 nm – 12 Ωm
Angolo di scansione massimo (gradi) 40° 40° 40° 40° 40°
Inerzia del rotore (gm·cm2, ±10%) 0,97 0,82 2.4 15.6 47,5
Costante di coppia (dyne·cm/amp, ±10%) 1,31x105 1,11x105 2,0x105 7,08x105 8,5x105
Temperatura massima del rotore (°C) 110 110 110 110 110
Resistenza termica (dal rotore all'involucro) (°C/watt, max) 0,8 1.0 0,62 0,35 0,2
Resistenza bobina (ohm, ±10%) 1.07 1.27 1.03 1,69 0,60
Induttanza della bobina (ΩH, ±10%) 173 176 350 1030 530
Tensione EMF posteriore (ΩV/°/sec, ±10%) 229 195 346 1220 1480
Corrente RMS (A a Tcase = 50°C, massimo) 7.1 5.8 8.2 7.1 12
Corrente di picco (A, massima) 25 25 25 20 40
Risposta al gradino ad angolo ridotto1 (tipica) Specchio 10mm 250us Specchio a Y da 10 mm 250us Specchio a Y da 15 mm 350us Specchio Y da 50 mm 3ms Specchio Y da 50 mm 2,1 ms
Peso (grammi, tipico) 267 142 356 590 1200
Dimensione (mm) 33x73 33x68,2 33x86,5 40,6x113,4 40,6x159,9

Rilevatore di posizione (specifiche comuni a tutti i modelli):

Linearità 99,9% minimo, oltre 20°;99,5% tipico, oltre 40°
Deriva della scala 15 ppm/°C, massimo
Deriva zero 5 Ωrad/°C, massimo
Ripetibilità, a breve termine 8 Ωrad
Segnale di uscita, modalità comune Minimo 283 ΩA, con corrente AGC di 60 mA
Segnale di uscita, modalità differenziale 22,6 ΩA/° (±2,5%) con corrente di modo comune di 283 ΩA
Segnale di uscita, rapporto tra modalità comune e modalità differenziale 12,5 (±2,5%)

1.3 Scanner ottico con rilevatore di posizione capacitivo a magnete mobile modello 6870

Supporta aperture del fascio da 12 mm e 15 mm.Tutte le specifiche del rilevatore di posizione si applicano al nostro servoazionamento dopo un riscaldamento di 30 secondi.Tutti gli angoli sono in gradi meccanici.Consultare il manuale per le istruzioni operative complete.
Specifiche meccaniche

Escursione Angolare Nominale: 40°
Inerzia del rotore: 2,0 g*cm2, +/-10%
Costante di coppia: 1,8X105dyne-cm/amp, +/-10%
Temperatura massima della bobina: 110°C
Resistenza termica (da bobina a custodia): 1,0°C/Watt, max
Dimensione 40,6x73,2 mm

Specifiche elettriche/meccanismo di azionamento

Resistenza della bobina: 1,4 Ohm, +/-10%
Induttanza della bobina: 275uH, +/-10%
Tensione EMF posteriore: 0,3 mV/grado/sec, +/-10%
Corrente efficace: 5,3 Ampere a Tcase di 50°C, max
Corrente di picco: 25 Ampere, massimo
Tempo di risposta al passo ad angolo ridotto: 0,7 ms, con carico bilanciato di 2,0 g*cm2

Rilevatore di posizione

Linearità: 99,9%, minima, oltre 40 gradi
Deriva della scala: 50 ppm/°C, massimo
Deriva zero: 15 microradianti/°C, massimo
Ripetibilità, a breve termine: 8 microradianti
Segnale di uscita, modalità comune: 585 microampere con tensione AGC di 10 V CC, +/-20%
Segnale di uscita, modalità differenziale: 14,5 µA/grado, con corrente di modo comune di 585 µA, +/-20%

1.4 Scanner ottico con rilevatore di posizione capacitivo a magnete mobile modello 6880

Supporta aperture del fascio da 20 mm e 30 mm.

  • 6880 ha connettore D-sub 9 e ottica +/-40o
  • 6880A è dotato di cavo sdoppiato MiniCT e ottica +/-40°
  • 6880M ha connettore D-sub 9 e ottica +/-20o
  • 6880MA è dotato di cavo sdoppiato MiniCT e ottica +/-20°
  • 6880M140 ha connettore D-sub 9 e ottica +/-60o
  • 6880MA140 è dotato di cavo sdoppiato MiniCT e ottica +/-60°

Tutte le specifiche del rilevatore di posizione si applicano al nostro servoazionamento dopo un riscaldamento di 30 secondi.Tutti gli angoli sono espressi in gradi meccanici.Consultare il manuale per le istruzioni operative complete.
Specifiche meccaniche

Escursione Angolare Nominale: 40°
Inerzia del rotore: 6,4 g*cm2, +/-10%
Costante di coppia: 2,54X105dyne-cm/amp, +/-10%
Temperatura massima della bobina: 110°C
Resistenza termica (da bobina a custodia): 0,75°C/Watt, max
Dimensione 40,6x75,1mm

Specifiche elettriche/meccanismo di azionamento

Resistenza della bobina: 1,0 Ohm, +/-10%
Induttanza della bobina: 280uH, +/-10%
Tensione EMF posteriore: 0,44 mV/grado/sec, +/-10%
Corrente efficace: 7,5 Ampere a Tcase di 50°C, max
Corrente di picco: 25 Ampere, massimo
Tempo di risposta al passo ad angolo ridotto: 0,9 ms, con carico abbinato ad inerzia bilanciata

Rilevatore di posizione

Linearità: 99,9%, minima, oltre 40 gradi
Deriva della scala: 50 ppm/°C, massimo
Deriva zero: 10 microradianti/°C, massimo
Ripetibilità, a breve termine: 8 microradianti
Segnale di uscita, modalità comune: 970 microampere con tensione AGC di 10 V CC, +/-20%
Segnale di uscita, modalità differenziale: 22 µA/grado, con corrente di modo comune 970 µA, +/- 20%

1.5 Scanner ottico basato su galvanometro ad anello chiuso a bobina mobile modello 6450 con rilevatore di posizione capacitivo

Supporta aperture da 12 mm.Tutte le specifiche del rilevatore di posizione si applicano ai nostri servoazionamenti dopo un riscaldamento di 30 secondi.Tutti gli angoli sono espressi in gradi meccanici.Consultare il manuale per le istruzioni operative complete.
Specifiche meccaniche

Escursione Angolare Nominale: 40°
Inerzia del rotore: 2,3 g*cm2, +/-10%
Costante di coppia: 0,45X106dyne-cm/amp, +/-10%
Temperatura massima della bobina: 150°C
Resistenza termica (da bobina a custodia): 5,0°C/Watt, max
Dimensione 41,2x108,2 mm

Specifiche elettriche/meccanismo di azionamento

Resistenza della bobina: 4,0 Ohm, +/-10%
Induttanza della bobina: 450uH, +/-10%
Tensione EMF posteriore: 0,8 mV/grado/sec, +/-10%
Corrente efficace: 1,8 Ampere a Tcase di 50°C, max
Corrente di picco: 6,0 Ampere, massimo
Tempo di risposta al passo ad angolo ridotto: 2,0 ms, con carico adattato all'inerzia bilanciata

Rilevatore di posizione

Linearità: 99,9%, minima, oltre 40 gradi
Deriva della scala: 50 ppm/°C, massimo
Deriva zero: 15 microradianti/°C, massimo
Ripetibilità, a breve termine: 2 microradianti
Segnale di uscita, modalità comune: 970 microampere con tensione AGC di 10 V CC, +/-20%
Segnale di uscita, modalità differenziale: 21,5 µA/grado, con corrente di modo comune 970 µA, +/-20%

Autista: 67045

2. Servoelettronica

I nostri driver PID ad alte prestazioni sono servo completi disponibili in configurazioni compatte, a doppio asse e ad alta potenza.Garantendo precisione e potenza, le nostre soluzioni di driver supportano anche le applicazioni più impegnative che richiedono velocità elevate con elevata ripetibilità, linearità e stabilità.La combinazione di dimensioni, prestazioni e flessibilità rendono i nostri servo analogici la scelta ideale per i vostri sistemi di scansione integrati.
Ottieni il miglior rapporto qualità-prezzo in dimensioni compatte con la massima potenza di azionamento

  • Progettato per la stabilità e il controllo della larghezza di banda elevata che consente il massimo throughput
  • Le dimensioni compatte dei prodotti garantiscono un'integrazione semplice e flessibile all'interno di sistemi complessi
  • I circuiti di protezione integrati garantiscono affidabilità durante la valutazione e il funzionamento
  • Include comode uscite per segnali di posizione, errore e velocità del galvanometro
  • Prestazioni completamente ottimizzate con i prodotti di scansione Cambridge Technology

2,1 Servoazionamenti analogici

(1) Elenco e confronto di 671, 672 e 673

Numero di parte Serie 671 singola Serie 672 singola Serie 673 doppia
Stadio di uscita Differenziale Single-ended Differenziale
Impedenza ingresso analogico 200.000 +/- 1% ohm (differenziale) 100.000 +/- 1% ohm (estremità singola) 200.000 +/- 1% ohm (differenziale) 100.000 +/- 1% ohm (estremità singola) 200.000 +/- 1% ohm (differenziale) 100.000 +/- 1% ohm (estremità singola)
Impedenza dell'uscita analogica 1K +/- 1% ohm (per tutte le altre uscite di osservazione) 1K +/- 1% ohm (per tutte le altre uscite di osservazione) 2K +/- 1% ohm (per i pin di osservazione dell'uscita di posizione e del monitoraggio della corrente) 4,75k +/- 1% ohm per tutti gli altri pin di osservazione
Fattore di scala dell'ingresso posizione 0,5 volt/grado meccanico (2 gradi/volt), altre configurazioni disponibili 0,5 volt/grado meccanico (sistema a 40°), 0,67 volt/grado (sistema a 30°) 0,5 volt/grado meccanico (2 gradi/volt), altre configurazioni disponibili
Intervallo di input della posizione +/- 10 volt, massimo +/- 10 volt, massimo +/- 10 volt, massimo
Intervallo di offset della posizione +/- 5% dell'intervallo di ingresso, tipico +/- 5% dell'intervallo di ingresso, tipico +/- 5% dell'intervallo di ingresso, tipico
Intervallo di ingresso della posizione digitale conteggi 216 dac N / A N / A
Non linearità dell'ingresso digitale a 16 bit 0,006% del fondo scala, massimo N / A N / A
Fattore di scala dell'uscita di posizione 0,5 volt/grado 0,5 volt/grado 0,5 volt/grado
Fattore di scala dell'output dell'errore 0,5 volt/grado 0,5 volt/grado N / A
Fattore di scala dell'uscita della velocità Uscita analogica (ridimensionata in base al guadagno del differenziatore di posizione) Uscita analogica (ridimensionata in base al guadagno del differenziatore di posizione) Uscita analogica (ridimensionata in base al guadagno del differenziatore di posizione)
Uscita guasto Collettore aperto: impedenza di uscita di 1K ohm (si abbassa fino a -15 V), con capacità di dissipazione di 10 mA L'uscita TTL è portata a una tensione di alimentazione di +5 V con un resistore da 100 k.Livello alto = 2,5 V, livello basso = 0 V Uscita CMOS con 4,75k ohm in serie Livello alto = 11,5 V, livello basso = 0,05 V
Stabilità della temperatura dell'elettronica 20 ppm per °C 20 ppm per °C 20 ppm per °C
Requisiti di alimentazione Disponibili configurazioni da +/- 15 a +/- 28 V CC Disponibili configurazioni da +/- 15 a +/- 28 V CC Disponibili configurazioni da +/- 15 a +/- 28 V CC
Limite massimo di corrente dell'azionamento 10 A di picco 1 5 A rms (in base all'alimentazione e al carico) 10 A di picco 5 A rms (a seconda dell'alimentazione e del carico) 10 A di picco 5 A rms (a seconda dell'alimentazione e del carico)
Intervallo operativo di temperatura 0 - 50°C 0 - 50°C 0 - 50°C
Dimensioni (scheda con staffa dissipatore di calore; approssimative, cm) 10,16x6,68x2,69 centimetri 5,40x6,03x2,69 centimetri 10,03x7,75x3,07 centimetri

(2) MicroMax® modello 677XX ad asse singolo

CARATTERISTICHE:

  • Il servoazionamento più piccolo per un'integrazione di sistema compatta e a basso costo
  • Segnali di uscita di posizione, errore e velocità
  • Regolazione della scala di ingresso e dell'offset
  • Circuito di protezione a bordo

Il driver non integrato MicroMax modello 677XX Classe 0 fornisce un pacchetto servo estremamente compatto, ad alte prestazioni e completo di funzionalità.Con soli 2 pollici di larghezza e 2,5 di lunghezza è tra i servoazionamenti più piccoli disponibili in commercio e semplifica l'integrazione con la tua soluzione di scansione.Dotato di controllo automatico del guadagno (AGC), sistema di smorzamento a basso rumore, compensazione della linearità e componenti ad alta stabilità, il servo 677XX fornisce un posizionamento stabile e di alta qualità.

Progettato pensando alla flessibilità, il modello MicroMax 677XX è dotato di ingressi analogici differenziali, configurazioni flessibili di alimentazione e controllo del posizionamento che consentono l'ottimizzazione degli angoli di posizionamento del sistema, della velocità e della precisione.La posizione del sistema, la velocità e i segnali di uscita degli errori rendono le integrazioni in complesse applicazioni di sistemi di scansione facili e precise.L'hardware di montaggio integrale, i connettori a basso profilo e le dimensioni ridotte complessive consentono progetti di sistema compatti con facile integrazione.

Il nuovo servoazionamento ad asse singolo MicroMax 677XX di dimensioni più piccole può essere configurato per prestazioni ottimali con la nostra linea 6200 e 6800 di scanner ottici basati su galvanometro ad anello chiuso.Utilizzato con la nostra tecnologia brevettata del galvanometro di rilevamento della posizione, MicroMax 677XX offre una migliore stabilità di tempo e temperatura senza la necessità di compensazione termica.Il circuito di protezione integrato garantisce un controllo affidabile del sistema durante l'integrazione e il funzionamento.Per garantire un funzionamento sicuro e una durata prolungata del prodotto, MicroMax 677XX monitora e controlla la potenza rms del galvanometro e dispone di un fusibile con presa per una maggiore protezione del sistema.Utilizza inoltre il condizionamento del segnale servo per mantenere le prestazioni controllate entro i limiti di escursione angolare nominali.Questa combinazione di dimensioni, flessibilità e prezzo rendono il MicroMax modello 677XX la scelta ideale dove sono richiesti elevati livelli di velocità e prestazioni nell'ambiente più compatto.

Specifiche:

Impedenza ingresso analogico 400K +/-1% ohm (differenziale)
  200K +/-1% ohm (estremità singola)
Impedenza dell'uscita analogica 1K +/-1% ohm (per tutte le altre uscite di osservazione)
Fattore di scala dell'ingresso posizione 0,5 volt/grado meccanico (sistema a 40o), 0,67 volt/grado (sistema a 30o)
Intervallo di input della posizione +/-10 volt, massimo
Intervallo di offset della posizione +/-10 volt
Fattore di scala dell'uscita di posizione 0,5 volt/grado
Fattore di scala dell'output dell'errore 0,5 volt/grado
Fattore di scala dell'uscita della velocità Uscita analogica (ridimensionata in base al guadagno del differenziatore di posizione)
Requisiti di alimentazione Disponibili configurazioni da +/-15 a +/-28 V CC
Limite massimo di corrente dell'azionamento 10 A di picco, 5 A rms (a seconda dell'alimentazione e del carico)
Intervallo operativo di temperatura 0 -50°C
Misurare 5,08 cmx6,35 cmx2,69 cm

La scheda servo 677 è disponibile in una varietà di configurazioni, come descritto di seguito:

(3)MicroMax® modello 673XX doppio asse

Scheda driver a doppio asse MicroMax® modello 673XX: il nostro servo a doppio asse offre configurazioni di loop servo integrati o non integrati, condizionamento del segnale di ingresso di errore e/o velocità di variazione e componenti ad alta stabilità per un posizionamento estremamente accurato in applicazioni che richiedono la migliore ripetibilità e linearità , stabilità e costo in un sistema molto compatto.I connettori a basso profilo e il design a doppio asse del 673XX consentono una facile integrazione in qualsiasi sistema, mentre il condizionamento del sistema integrato e il monitoraggio dello stato garantiscono un controllo del sistema completo e affidabile.

(4) Servoazionamento MicroMax® 671XX ad asse singolo

Scheda driver MicroMax® 671XX: la nostra topologia servo avanzata e la disponibilità dell'integrazione degli errori di Classe 1 forniscono eccellente ripetibilità di posizionamento, precisione e stabilità in una configurazione compatta ad asse singolo.I componenti ad alta stabilità garantiscono un'eccellente stabilità nel tempo e nella temperatura.Il condizionamento del sistema integrato e il monitoraggio dello stato garantiscono un controllo completo e affidabile del sistema durante l'integrazione e il funzionamento.
Offriamo un'opzione di ingresso digitale con i servoazionamenti 671 e 670.L'interfaccia digitale parallela modello 6757 è un modulo che si monta sul servocontrollore MicroMax.Ciò consente all'utente di fornire un comando di posizione digitale parallelo a 16 BIT.Sono inoltre presenti quattro linee di controllo che consentono all'utente di indirizzare e controllare ciascun modulo di ingresso utilizzando un bus dati a 16 BIT.Il servoazionamento può essere facilmente configurato per passare dal controllo del comando di posizione digitale a quello analogico.Ogni modulo viene fornito con un cavo a terminazione singola accoppiato.Per ogni scanner è necessario un modulo.Questo è facoltativo ed è necessario solo se viene utilizzato un comando digitale.Questa opzione può essere facilmente aggiunta in un secondo momento.

La scheda servo 671 è disponibile in una varietà di configurazioni, come dettagliato di seguito:

(5) Servoazionamento MicroMax® 670XX asse singolo

Con l'aumento della complessità e dei requisiti specifici dei sistemi ottici odierni, aumenta anche la necessità di sistemi di posizionamento degli specchi compatti e ad alte prestazioni.Il sistema MicroMaxTM Serie 670 è stato progettato per applicazioni che richiedono specifiche ad alte prestazioni.

Il sistema di posizionamento dello specchio a livello di scheda ad asse singolo Serie 670 è costituito da a

servoamplificatore a canale singolo su scheda da 2,50” x 4,00” e scanner ad alte prestazioni.Lo scanner è progettato per una gamma specifica di carichi inerziali, consentendo il controllo preciso di specchi con inerzie da meno di 0,001 gm-cm2 a superiori a 100.000 gm-cm2.

Tutti gli angoli sono in gradi meccanici.Tutte le specifiche si applicano dopo un periodo di riscaldamento di 1 minuto.

Impedenza ingresso analogico 200K + 1% ohm (differenziale);
100K + 1% ohm (estremità singola)
Impedenza di uscita della posizione 1K + 1% ohm (per tutte le uscite di osservazione)
Fattore di scala dell'ingresso posizione 0,5 volt/o (2o/volt)
Intervallo di ingresso della posizione analogica + 10 volt massimo
Intervallo di ingresso della posizione digitale conteggi 216 dac
Non linearità dell'ingresso digitale a 16 bit 0,006% del fondo scala, max
Intervallo di offset della posizione +2 volt
Pos.Fattore di scala di uscita 0,5 volt/o
Fattore di scala dell'output dell'errore 0,5 volt/o
Fattore di scala dell'uscita della velocità Analogico (ridimensionato in base al guadagno del differenziatore di posizione)
Uscita guasto Collettore aperto, impedenza di uscita di 1K ohm (si abbassa fino a –15 V), con capacità di dissipazione di 10 mA
Stabilità della temperatura dell'elettronica 20 ppm per °C
Requisiti di tensione in ingresso Da +/-15 a +/-28 V CC (la corrente varia in base alla configurazione del motore)
Limite massimo della corrente di azionamento, picco 10 Ampere
Limite massimo di corrente dell'azionamento, RMS 5 Ampere (a seconda dell'alimentatore, del carico e del dissipatore di calore).
Intervallo operativo di temperatura 0 - 50°C
Misurare 4,0 x 2 x 1,06 pollici;10,16 cm x 6,35 cm x 2,69 cm
Peso 3,07 once (87 grammi)

2.2 Servoazionamenti digitali

I nostri servoazionamenti digitali sono dotati di autocalibrazione, controllo dello spazio degli stati e ottimizzazione dell'input dei comandi, funzionalità ideali per applicazioni di scansione che richiedono la massima velocità e precisione.La tecnologia brevettata dei driver offre massime prestazioni del sistema, flessibilità e facilità d'uso con processori integrati che caratterizzano i componenti di scansione ogni volta che si accende il sistema.Per facilitare l'integrazione, i nostri servi compatti modello DC includono configurazioni di alimentazione flessibili, hardware di montaggio integrale e connettori a basso profilo.

Assumi il pieno controllo utilizzando i nostri servi facili da integrare e ad alte prestazioni

  • Algoritmi di prefiltraggio basati sulla simulazione per l'ottimizzazione del controllo del movimento
  • L'autotuning e la calibrazione all'avvio riducono i costi di produzione del sistema
  • L'assistenza sul campo semplificata aumenta i risparmi e il tempo di attività del sistema
  • L'ingombro servo compatto e flessibile è facile da configurare all'interno di sistemi complessi
  • Prestazioni ottimizzate fornite con i prodotti di scansione Cambridge Technology
Numero di parte Modello DC900 Modello DC2000 Modello DC3000 Plus (bassa rumorosità)
Numero di assi Separare Doppio Doppio
Ingresso di comando Analogico (±5 V differenziale, ±10 V single-ended) Digitale seriale ad alta velocità XY2-100 Digitale seriale ad alta velocità XY2-100 Digitale seriale ad alta velocità XY2-100
Impedenza ingresso analogico 400.000 +/-1% ohm (differenziale) 200.000 +/-1% ohm (estremità singola)
Impedenza dell'uscita analogica 1K +/-1% ohm (per tutte le uscite di osservazione) L'uscita non terminata di OPA2227, <1Ω L'uscita non terminata di OPA2227, <1Ω
Fattore di scala dell'ingresso posizione 0,50 volt/grado (sistema a 40°) 0,67 volt/grado (sistema a 30°) 1,00 volt/grado (sistema a 20°)
Intervallo di ingresso della posizione analogica +/- 10 volt massimo
Fattore di scala dell'uscita di posizione 0,5 volt/grado 0,333 V/grado non differenziale 0,333 V/grado non differenziale
Requisiti di alimentazione Disponibili configurazioni da +/-15 a +/-32 V CC Disponibili configurazioni da +/-15 a +/-32 V CC Disponibili configurazioni da +/-15 a +/-28 V CC
Limite massimo di corrente dell'azionamento 8 A di picco, 5 A rms (a seconda dell'alimentazione e del carico) 10 A di picco, 2,5 A RMS (per asse) (a seconda dell'alimentazione e del carico) 20 A di picco, 5 A rms (per asse) (a seconda dell'alimentazione e del carico)
Potenza quiescente 15 W 16 W 11,5 W
Dithering (RMS) 8 Ωrad 7 Ωrad 4 Ωrad
Intervallo operativo di temperatura 0 - 50°C 0 - 50°C 0 - 50°C
Dimensioni1 5,14x10,48x4,45 centimetri 10,50x7,50x6,44 centimetri 10,50x7,50x6,44 centimetri

Per informazioni più dettagliate sui galvanometri della serie CTI, per favorescarica qui.

Dettagli di contatto
Wuhan Sintec Optronics Co., Ltd,

Persona di contatto: Steven

Telefono: +86 15671598018

Fax: 86-027-51858989

Invia la tua richiesta direttamente a noi (0 / 3000)
