Dettagli:
|
Evidenziare: | Testa di taglio laser in fibra da 1500 W,testa di taglio laser in fibra da 6000 W |
---|
Installazione con specchio collimatore.
Modulo di raffreddamento ad acqua.
Metodo di installazione del cassetto.
Tipo di interfaccia | QBH |
Potenza laser | ≤1500W/3000W |
Lunghezza focale collimante | F100mm/150mm |
Regolazione orizzontale | ±1,5 mm |
Intervallo di controllo della collimazione | ±5 mm |
La massima apertura ottica | 26 mm |
Peso | 1,0 kg |
Albero integrato
Testina di taglio piccola e lunga, adatta per lavorare in spazi ristretti
La macchina da taglio è adatta per l'integrazione in multi asse.
Raffreddamento ad acqua integrato
Metodo di installazione del cassetto, conveniente per la manutenzione e la sostituzione
La vite dell'aereo regola la messa a fuoco tramite trasmissione, la precisione è di 0,1 mm, con buone prestazioni autobloccanti.
Potenza laser | ≤3000W |
Lunghezza focale | 150 mm |
Regolazione verticale | ±5 mm |
Regolazione orizzontale | ±1,5 mm |
Ugello | tutti i tipi |
Corsa dell'albero | 20 mm |
Segui la velocità nominale | 50 mm/sec |
Peso | 7,0 kg |
Adatto per macchine da taglio di piccole e medie dimensioni
Raffreddamento ad acqua integrato
Metodo di installazione del cassetto, conveniente per la manutenzione e la sostituzione
Lente protettiva di collimazione installata
La vite piana regola la messa a fuoco tramite trasmissione, la precisione è di 0,1 mm, con una buona prestazione autobloccante
Tipo di interfaccia | QBH |
Potenza laser | ≤1500W |
Lunghezza focale | 125mm/150mm |
Collimazione della lunghezza focale | 80mm/100mm |
Ugello | tutti i tipi |
Regolazione verticale | ±8,5 mm |
Regolazione del collimatore | ±5 mm |
Regolazione orizzontale | ±1,5 mm |
Pressione ausiliaria | ≤3.0MPa |
Peso | 3,0 kg |
Piccolo volume, peso leggero
Adatto per macchine da taglio di piccole e medie dimensioni
Metodo di installazione del cassetto, conveniente per la manutenzione e la sostituzione
La vite piana regola la messa a fuoco tramite trasmissione, la precisione è di 0,1 mm, con una buona prestazione autobloccante
Tipo di interfaccia | QBH |
Potenza laser | (LC305L≤1500W), (LC305M≤3000W) |
Lunghezza focale | 125mm/150mm/200mm |
Collimazione della lunghezza focale | 100 mm |
Ugello | tutti i tipi |
Regolazione verticale | +10mm~-12mm |
Regolazione del collimatore | ±5 mm |
Regolazione orizzontale | ±1,5 mm |
Velocità di regolazione della messa a fuoco | 40 mm/sec |
Pressione ausiliaria | ≤3.0MPa |
Peso | 6,0 kg |
Modalità di messa a fuoco automatica, velocità elevata, alta precisione.Lente protettiva di collimazione installata
Adatto per l'integrazione in macchine da taglio di grandi dimensioni.
Metodo di installazione del cassetto, conveniente per la manutenzione e la sostituzione
Raffreddamento ad acqua integrato
Tipo di interfaccia | QBH |
Potenza laser | (LC305L≤1500W), (LC305M≤3000W) |
Lunghezza focale | 125mm/150mm/200mm |
Collimazione della lunghezza focale | 100 mm |
Ugello | tutti i tipi |
Regolazione verticale | +10mm~-12mm |
Regolazione del collimatore | ±5 mm |
Regolazione orizzontale | ±1,5 mm |
Velocità di regolazione della messa a fuoco | 40 mm/sec |
Pressione ausiliaria | ≤3.0MPa |
Peso | 6,0 kg |
Lente protettiva di collimazione installata
Adatto per l'integrazione in macchine da taglio di grandi dimensioni.
Raffreddamento ad acqua integrato
Metodo di installazione del cassetto, conveniente per la manutenzione e la sostituzione
La vite piana regola la messa a fuoco tramite trasmissione, la precisione è di 0,1 mm, con una buona prestazione autobloccante
Tipo di interfaccia | QBH |
Potenza laser | ≤3000W |
Lunghezza focale | 125mm/150mm/200mm |
Collimazione della lunghezza focale | 100 mm |
Ugello | tutti i tipi |
Regolazione verticale | ±8,5 mm |
Regolazione orizzontale | ±1,5 mm |
Pressione ausiliaria | ≤3.0MPa |
Peso | 5,0 kg |
Modalità di messa a fuoco automatica, veloce, alta precisione.
Installazione con specchio di protezione collimatore.
Adatto per macchine da taglio piane medie e grandi.
Metodo di installazione del cassetto, conveniente per il cambio e la manutenzione.
Potenza laser |
≤6000W |
Collimazione della lunghezza focale | 100 mm |
Tipo di ugello | tutti i tipi |
Regolazione verticale | +10mm~-12mm |
Velocità di regolazione della messa a fuoco | 40 mm/sec |
Pressione ausiliaria | ≤3.0MPa |

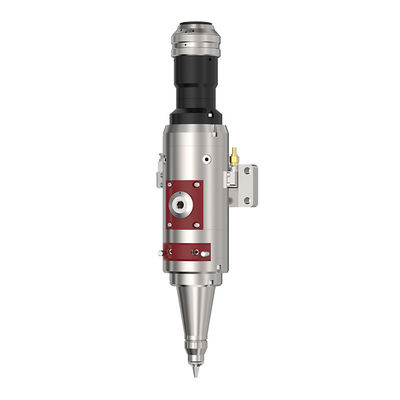

Taglio laser 3D per robot di piccolo volume e peso leggero
Testina di taglio piccola e lunga, adatta per lavorare in spazi ristretti
adatto per l'integrazione in macchina da taglio tridimensionale (manipolatore industriale)
Raffreddamento ad acqua integrato
Metodo di installazione del cassetto, conveniente per la manutenzione e la sostituzione
Regolazione manuale della messa a fuoco spostando l'obiettivo
Modulo servo opzionale e dispositivo di protezione anticollisione.
Modello | STOS-LC201 |
Tipo di interfaccia | QBH |
Potenza laser | ≤2000W |
Lunghezza focale | 50 mm |
Collimazione della lunghezza focale | 75 mm |
Ugello | tutti i tipi |
Campo di messa a fuoco regolabile | ±5 mm |
Campo di centraggio regolabile | ±1,5 mm |
Pressione ausiliaria | ≤2.5MPa |
Peso | 1,3 kg |
