Sistemi di scansione della testa di marcatura 2D 3D, sistemi post-scanning

Teste di marcatura 2D

Capi di marcatura 3D

Capi di marcatura 2D (Capi di scansione)

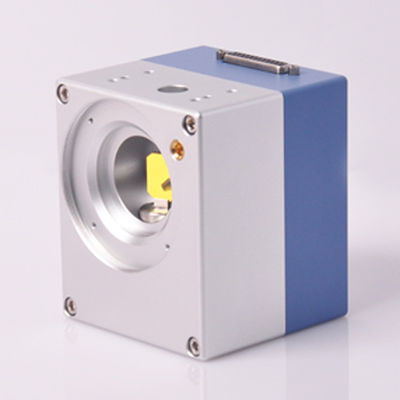

1. Sistemi di scansione 2D della serie LSRM-A

La serie LSRM-A è un sistema di galvanometro 2D totalmente digitale.È la versione di base delle teste di scansione della serie LSRMSono disponibili specchi di lunghezze d'onda generali, come 1064nm, 532nm, 355nm, 10.6um, adatti per la marcatura laser, microscopio, perforazione, taglio e taglio ecc.

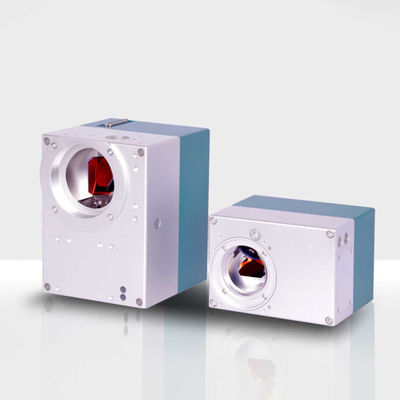

2. Sistemi di scansione 2D della serie LSRM-Q

La serie LSRM-Q è un sistema di galvanometro 2D totalmente digitale. Il sistema opera sulla base della piattaforma incorporata. È compatto, stabile e di alta qualità. Più veloce e accurato.La deriva di offset e la deriva di guadagno sono molto basse. Gli specchi di lunghezze d'onda laser tipiche sono disponibili e ottimizzati per l'inerzia e la rigidità. Adatti per applicazioni di fascia alta come il graffio ITO, la microelaborazione laser ecc.

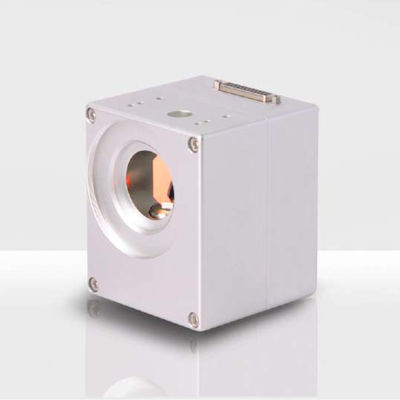

3. LSRM-Q20/30 Teste di marcatura 2D

La serie LSRM-Q è un sistema di galvanometro 2D totalmente digitale. Il sistema opera sulla base della piattaforma incorporata. È compatto, stabile e di alta qualità. Più veloce e accurato.La deriva di offset e la deriva di guadagno sono molto basse. Gli specchi di lunghezze d'onda laser tipiche sono disponibili e ottimizzati per l'inerzia e la rigidità. Adatti per applicazioni di fascia alta come il graffio ITO, la microelaborazione laser ecc.Aggiunta di una funzione di raffreddamento ad acqua e aria per migliorare la stabilità del sistema.

(Tutti gli angoli sono in gradi ottici)

(1) con obiettivo F-Theta, f=160mm
(2) caratteri a un tratto di altezza di 1 mm
(3) XY2-100-EH con feedback sullo stato di modifica senza preavviso
(4) Lo specchio di 1064 nm può sopportare la potenza laser massima in raffreddamento dell'aria

Capi di marcatura 3D (Capi di scansione)

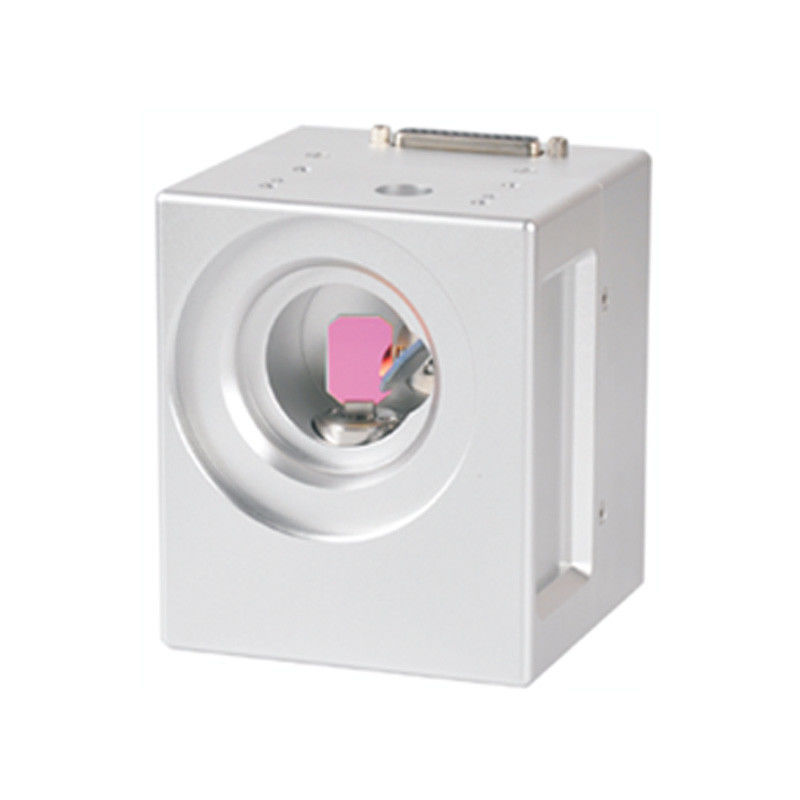

1. Sistemi post-scanning della serie LSRM-QPT

(si rimanda alle schede dati LSRM-Q per le teste di marcatura 2D)

Questa soluzione comprende un sistema di galvoscanner 2D serie LSRM-Q, un'unità di messa a fuoco dinamica serie Proton, lenti F-theta e un controller di sistema galvo LSRM-UMC4.Utilizza la tecnologia di scansione post-oggettiva, il volume di lavoro è di circa 150*150*45 con l'obiettivo FL 210mm F-theta.

2. Sistemi di pre-scansione della serie LSRM-QP

(Ricorrere alla scheda dati LSRM-Q10/12/14 per le teste di marcatura 2D)

Il sistema di pre-scanning 3D della serie LSRM-QP comprende un sistema di scanner galvo 2D LSRM-Q, una unità di messa a fuoco dinamica della serie Proton e un controller LSRM-UMC4.Utilizza la tecnologia di scansione pre-obiettivo per realizzare l'applicazione laser a grande campo e 3DI loro vantaggi sono la velocità di marcatura rapida, il piccolo punto focale e la bassa perdita di potenza.

Esempio di configurazione del laser a CO2: LSRM-QP30

Esempio di configurazione laser Nd:YAG: (λ=1064nm) LSRM-QP20/30

Esempio di configurazione laser UV: LSRM-Q14 + Proton

• Tutti i parametri di cui sopra sono valori teorici.

• Distanza tra il bordo dell'unità di deflessione e la superficie di lavoro: questa distanza dipende dal modello di prodotto e varia in base alla pergenza del laser e alla tolleranza oggettiva.

• La dimensione effettiva del punto e la velocità di scrittura dipendono dal materiale e dall'applicazione.

STRM-CA: adattatore CCD

Il metodo di correzione tradizionale con galvo scanner ha la priorità rispetto alla misurazione manuale, la precisione è difficile da garantire, influenzando così la qualità della lavorazione.Galvo scanner con un modulo di visione adattatore della fotocamera può migliorare notevolmente la precisione della taratura, e monitorare contemporaneamente le superfici di lavoro.

Installazione:

L'adattatore della fotocamera è montato tra l'ingresso del fascio della testa di scansione e la flangia laser (cfr. figura 1).

Principio di funzionamento:

La luce di illuminazione riflessa dalla superficie del pezzo di lavoro passa attraverso la F-theta acromatica, lo scanner galvo, lo splitter del fascio, la lente CCD per raggiungere il sensore CCD.Regolare la posizione del divisore del fascio per compensare l'errore di lavorazione e assemblaggio per garantire il percorso ottico del laser e della luce riflessa coassialeFate in modo che il laser coincida con il punto di rilevamento dell'immagine CCD.

Campo visivo (FOV):

Il campo visivo è determinato dalla lunghezza focale dell'obiettivo, dalla fotocamera CCD, dalla dimensione dell'elemento fotosensibile della fotocamera CCD insieme.4 mm * 8.3 mm (cfr. tabella)

Altri parametri:

Metodo e passaggi di regolazione dell'adattatore CCD coassiale:

1. Regola l'altezza del galvanometro, trova la posizione di fuoco del galvanometro.

2. Segna il bersaglio.

3. Regolare l'anello di messa a fuoco 4 (CW o CCW) in modo che la fotocamera mostri un'immagine chiara.

4. Serratura a vite 5 per bloccare l'anello di messa a fuoco 4.

5. Rilasciare la vite 7, il cerchio di regolazione CW o CCW 6, per rendere l'orientamento dell'immagine uguale a quello dei punti di mira.

6. Serratura a vite 7.

7. Osservare il mirino dell'immagine CCD e la posizione del mirino contrassegnata. Se i due mirini non coincidono, è necessario aprire il coperchio protettivo, regolare il pulsante 2 e il pulsante 3.Prendiamo come esempio il numero 2 (cfr. figura 1)., quando il pulsante 2 è regolato, il centro dell'immagine si sposta in diagonale a sinistra e a destra.Manopole di sintonizzazione 2 e 3 per far coincidere il bersaglio dell'immagine con il bersaglio segnato.

8. Dopo la sintonizzazione ripristinare il coperchio.
