Parti laser 3D Teste di marcatura laser Soluzione di post-scansione laser

Parti laser 3D Teste di marcatura laser Soluzione di post-scansione laser
Parti laser 3D Teste di marcatura laser Soluzione di post-scansione laser Parti laser 3D Teste di marcatura laser Soluzione di post-scansione laser Parti laser 3D Teste di marcatura laser Soluzione di post-scansione laser Parti laser 3D Teste di marcatura laser Soluzione di post-scansione laser Parti laser 3D Teste di marcatura laser Soluzione di post-scansione laser

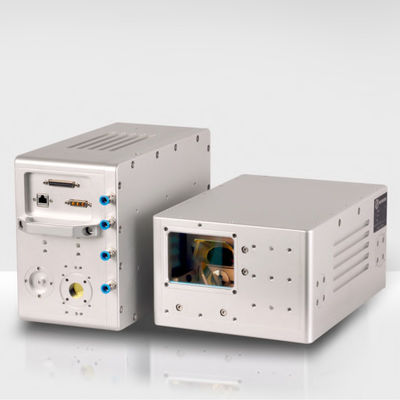

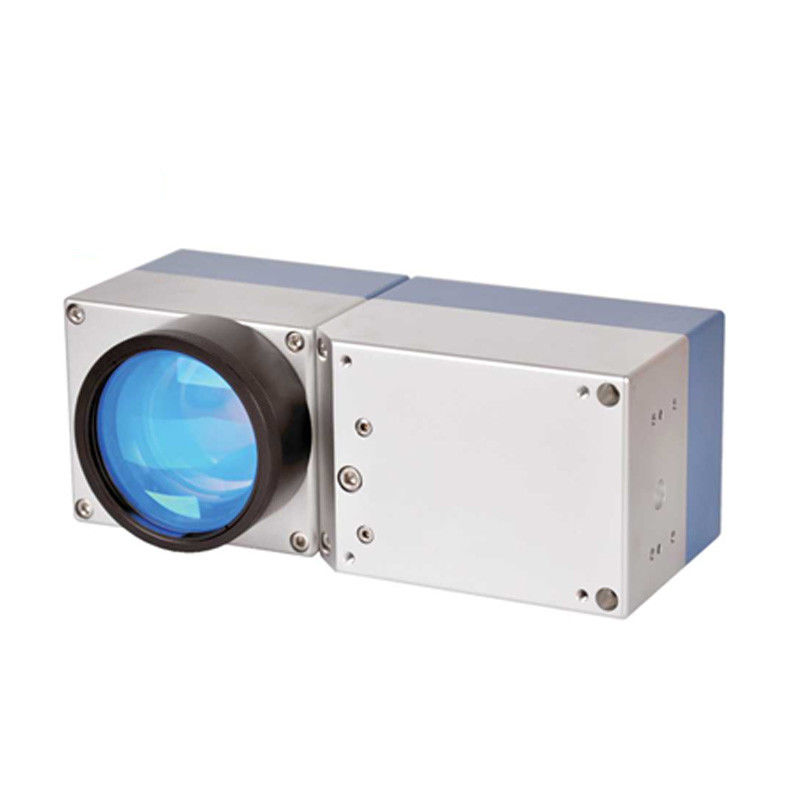

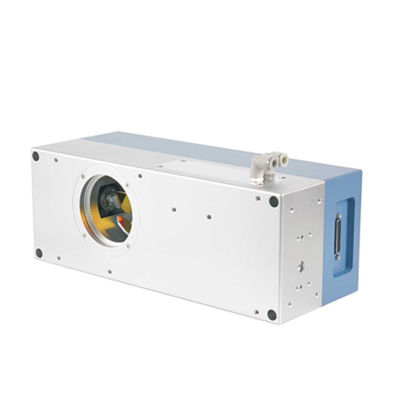

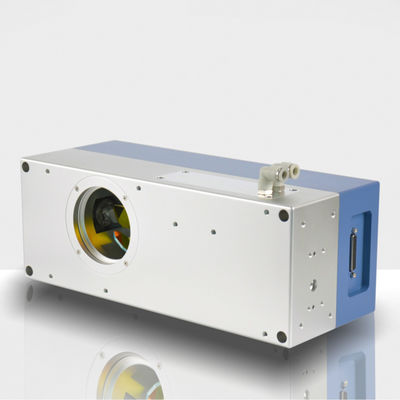

Grande immagine :  Parti laser 3D Teste di marcatura laser Soluzione di post-scansione laser

Dettagli:
Marca: Sintec Optronics
Numero di modello: Serie LSR
Termini di pagamento e spedizione:
Tempi di consegna: Stoccaggio
Termini di pagamento: T/T tramite banca
Contatto

Parti laser 3D Teste di marcatura laser Soluzione di post-scansione laser

descrizione
Evidenziare:

Scanner laser

,

Testa laser di scansione

,

Testa di marcatura laser

Teste di marcatura laser 3D / Soluzione di post-scansione laser 3D



Numero parte Diametro massimo ingressomm Controllo Alimentazione CC, V Dimensione
LxLxH,mm
LSRM-1064-6-QPT 6 XY2-100 15 254x97x105
LSRM-1064-7.2-QPT 7.2 XY2-100 15 254x97x105
LSRM-1064-8.4-QPT 8.4 XY2-100 15 254x97x105
LSRM-532-3.3-QPT 3.3 XY2-100 15 274x109x116
LSRM-532-4-QPT 4 XY2-100 15 274x109x116
LSRM-532-4.6-QPT 4.6 XY2-100 15 274x109x116
LSRM-xxxx-QP20   XY2-100 15 350x140x188
LSRM-xxxx-QP30   XY2-100 15 400x155x194

1. LSRM-QPT: soluzione post-scansione 3D

(Fare riferimento alle schede tecniche LSRM-Q per le teste di marcatura 2D)

Questa soluzione include un sistema galvoscanner 2D serie LSRM-Q, un'unità di messa a fuoco dinamica serie Proton, una lente F-theta e un controller del sistema galvo LSRM-UMC4.Utilizza la tecnologia di scansione post-obiettivo, il volume di lavoro è di circa 150*150*45 con l'obiettivo FL 210mm F-theta.I vantaggi sono l'elevata velocità di marcatura, il piccolo punto focale e la bassa perdita di potenza.

Tipo laser Nd:YAG Nd:YAG raddoppiato
Lunghezza d'onda 1064nm 532 nm
Fattore di espansione del raggio 1.67 3
Apertura di ingresso 6 mm/7,2 mm/8,4 mm 3,3 mm/4 mm/4,6 mm
Scansiona le aperture della testina 10/12/14 mm 10/12/14 mm
Intervallo di messa a fuoco in direzione Z ±22,5 mm (1) ±2,5 mm (2)
Tempo di errore di tracciamento 700 noi 700 noi
Dimensione 254x97x105 mm 274x109x116 mm
Note: (1) La lunghezza focale dell'obiettivo f-theta è di 210 mm;(2) La lunghezza focale dell'obiettivo f-theta è di 100 mm.Tutti i parametri di cui sopra sono teorici.

2. LSRM-QP20/30: 3DSoluzione di pre-scansioneN

(Fare riferimento alla scheda tecnica LSRM-Q10/12/14 per le teste di marcatura 2D)

LSRM-QP20/30: la soluzione di pre-scansione 3D include un sistema galvoscanner 2D LSRM-Q, un'unità di messa a fuoco dinamica serie Proton e un controller del sistema galvo LSRM-UMC4.Utilizza la tecnologia Pre-Objective Scanning per realizzare l'ampio campo e l'applicazione laser 3D.Il vantaggio di questo sistema: veloce, piccolo punto focale, piccola perdita di potenza.

Esempio di configurazione laser CO2: LSRM-QP30

Campo di scansione 600x600 mm 800x800 mm
Diametro della macchia focale 364um 487um
Distanza di lavoro 502 mm 777 mm
Risoluzione 9um 12um

Esempio di configurazione laser Nd:YAG: (λ=1064nm) LSRM-QP20/30

Campo di scansione 400x400 mm 600x600 mm 800x800 mm
Diametro della macchia focale
QP-20 34um 52um —
QP-30 - 36um 48um
Distanza di lavoro
QP-20 502 mm 777 mm —
QP-30 - 777 mm 1051 mm
Risoluzione 6um 9um 12um

Esempio di configurazione laser UV: LSRM-Q14 + Proton

Campo di scansione 400x400 mm 600x600 mm
Diametro della macchia focale 17um 26um
Distanza di lavoro 520 mm 795 mm
Risoluzione 6um 9um

  • Tutti i parametri di cui sopra sono valori teorici.

  • Distanza tra il bordo dell'unità di rinvio e la superficie di lavoro.Questa distanza dipende dal modello del prodotto e varia in base alla pergenza del laser e alla tolleranza dell'obiettivo.

  • La dimensione effettiva dello spot e la velocità di scrittura dipendono dal materiale e dall'applicazione.ine sottomissione
