Ripetibilità: 8 μRad Frequenza:≤ 1200 Hz, Risoluzione:12μRad Testa di pulizia laser

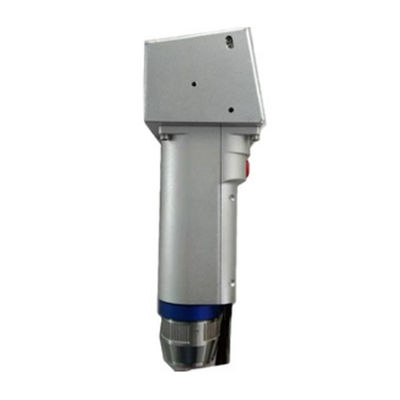

La nostra testa di pulizia laser brevettata può rimuovere gli inquinanti sulla superficie dell'apparecchiatura ad alta velocità senza danneggiare la superficie dell'apparecchiatura poiché è una pulizia senza contatto.È una buona scelta per un'attrezzatura di pulizia laser per la sua elevata efficienza, flessibilità e automazione.

Il fascio di scansione si muove a onde triangolari scaglionate e il motore del galvanometro è modulato alla frequenza da 1 a 20 kHz.Il raggio laser può coprire l'intero intervallo di 5 * 100mm senza alcun angolo morto attraverso lo specchio di scansione mediante la scansione da un capo all'altro.

Il diametro del punto focalizzato attraverso la lente f-theta è inferiore a 0,02 mm. La tecnologia di scansione a linea viene utilizzata dalla pulizia laser tradizionale.02 = 250 linee di scansione per coprire il campo di 5 * 100 mmRispetto alla tecnologia tradizionale, la nostra testa di pulizia laser brevettata ha bisogno di una sola azione di scansione per ottenere l'effetto di 250 volte le azioni di scansione.l'efficienza della pulizia è notevolmente migliorataNessun residuo, elevata efficienza e buona apparenza della superficie dell'apparecchiatura dopo la pulizia.

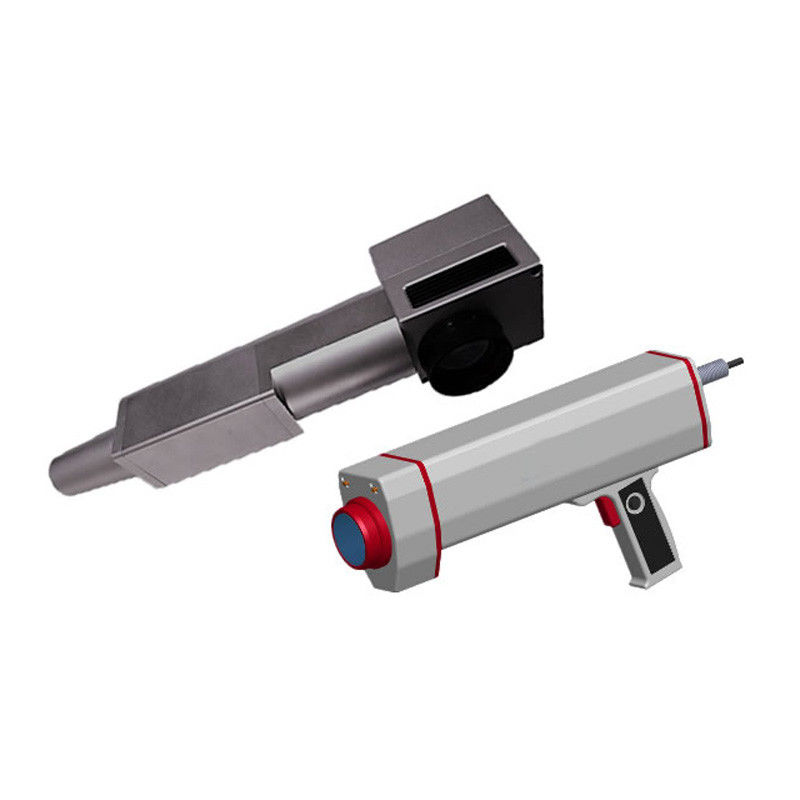

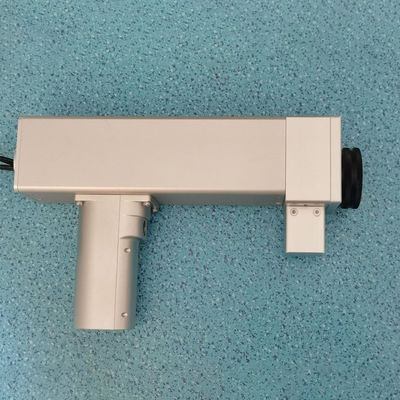

La testa di pulizia laser è composta da un sistema di scansione laser 2D, lente f-theta, scheda di controllo e software.È particolarmente adatto per macchine di pulizia laser a fibra. la testa di pulizia laser può essere autonoma o a mano per la pulizia.

Specificità principali:

• Numero della parte: CHST-1064-8

• Apertura di ingresso:8 mm

• Frequenza: ≤ 1200 Hz

• Risoluzione: 12 μRad.

• Ripetibilità: 8 μRad.

• Tempo di impostazione: ≤ 0,3 ms

• Angolo massimo di scansione:asse X ± 15° e asse Y ± 5°

• Corrente media:2.0A

• Corrente di picco:5A

• Temperatura di funzionamento: 0°C-45°C

• Temperatura di conservazione: -10°C - +60°C

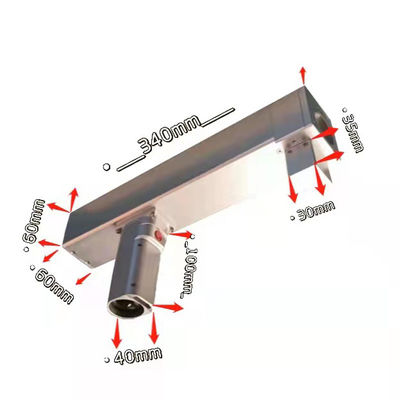

• Dimensioni: 380x70x100 mm

• Peso:1.0±0.1 ((kg)

• filo di montaggio della lente f-theta:M55x1

• Lunghezza del cavo:3m

• Collegamento al laser a fibra: tramite isolatore e collimatore (come illustrato nella figura precedente)

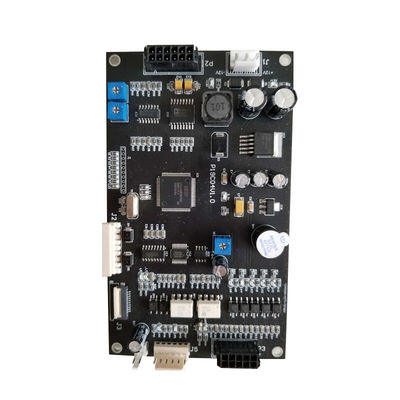

Carta di controllo

La scheda di controllo è il centro di controllo che non è utilizzato solo per controllare i parametri del laser, ma anche per controllare il sistema di scansione e per spostare e pulire in base ai parametri richiesti.

Software:

Il software può impostare molti parametri come la potenza del laser, il tasso di ripetizione dell'impulso, il ciclo di lavoro dell'impulso, la lunghezza di scansione lungo le direzioni X e Y e la frequenza di scansione di ciascuna direzione (sia X che Y).

Il pacchetto della testa di pulizia comprende un sistema di scansione, una scheda di controllo, uno schermo touch e un software.
