Dettagli:
|
Evidenziare: | testa d'attacco del laser,Testa di taglio laser focalizzata,Teste di taglio laser |
---|
La serie STAC-A200MS di teste di taglio laser a fibra, progettate per potenza laser entro 2000w, è una soluzione meravigliosa per l'applicazione di taglio piatto laser a media potenza.
Elemento ottico di precisione
Perfetto sistema di raffreddamento ad acqua
Progettazione resistente alla polvere di alto livello
Parti lavorate a precisione
Ampia gamma di regolazione della messa a fuoco (12 mm)
Specificità:
Numero della parte: STAC-A200MS
Potenza massima del laser: 2000W
Collegamento a fibra: QBH
Lenti di messa a fuoco: Dia=30mm, F=125mm
Lenti collimatrici: F=100 mm
Apertura massima del fascio: 26 mm
Lunghezza d'onda laser: 1064nm
Dia del raggio di uscita dell'ugello: 1 mm~4 mm
Intervallo di regolazione X e Y: ±1 mm
Aggiunta dell'asse Z: -6 mm~6 mm
Peso della testa: 2,5 kg
Dimensione: Dia.99 x 346 mm

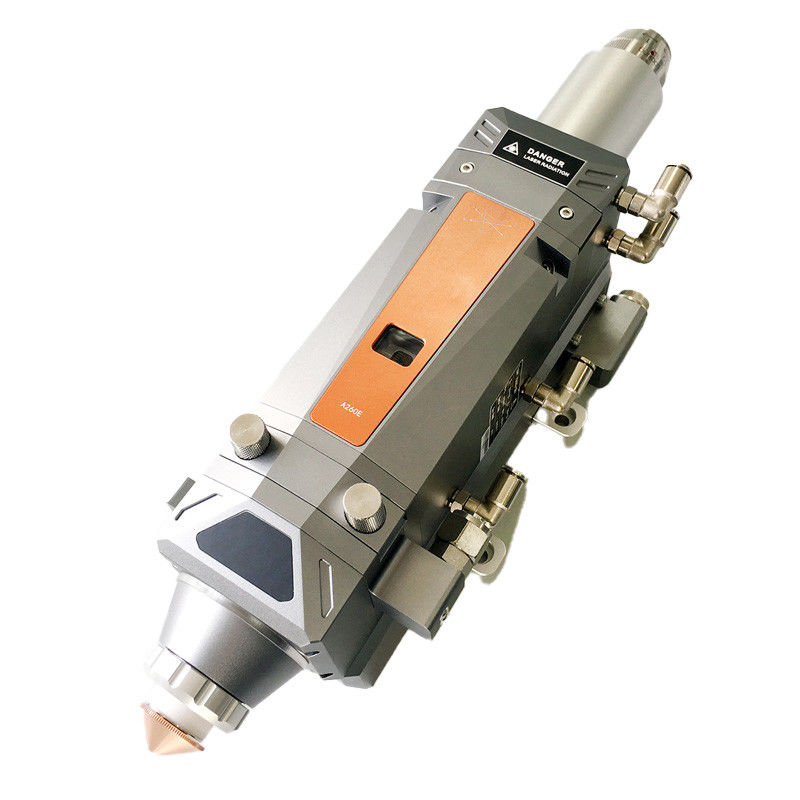

La testa di taglio laser a fibra elettrica STAC-A260E/A280E, con supporto per la regolazione elettrica del fuoco automatico, è progettata per il taglio laser a media/alta potenza.unità di controllo e unità di guida integrate all'interno, è una soluzione meravigliosa per ottenere il taglio automatico completo quando si lavora con la nostra scheda di controllo del movimento serie STAC-MCC e software di taglio CNC serie STAC-SC.
Un motore è utilizzato per spostare la lente focale su / giù per regolare la messa a fuoco.
Numero della parte | STAC-A260E | STAC-A280E |
Potenza massima del laser | 2000 W | 4000 W |
Lenti a fuoco | D=30 mm,F=125/150 mm | D=30 mm, F=125/150 mm |
Lenti a collimatore | D = 30 mm, F = 100 mm | D = 30 mm, F = 100 mm |
Asse Z Intervallo di regolazione | -10 mm~+8 mm | -10 mm~+8 mm |
Modalità di regolazione della messa a fuoco | RS 485/DA | RS 485/DA |
Accuratezza di messa a fuoco | ± 0,1 mm | ± 0,1 mm |
Velocità di regolazione della messa a fuoco | 150 mm/s | 300 mm/s |
Accelerazione del fuoco | 10 m/s* | 10 m/s2 |
Peso della testa | -3 kg | -3 kg |
Dimensione | Diametro 120 x 363 mm | Diametro 120 x 363 mm |
Sensore di pressione | Opzionale | Opzionale |
Sensore di temperatura | Opzionale | Opzionale |
Indicare la luce | Norme | Norme |
Le schede di controllo utilizzate per controllare i laser, le teste di taglio laser, il movimento XYZW e il sensore di altezza del condensatore nelle teste di taglio.STAC-MCC3721H deve controllare il movimento XYZ a 3 assi e STAC-MCC3721NC deve controllare il movimento XYZW a 4 assi.
Le porte di I/O sono definite nella tabella seguente.
Port | Funzione | Commento | |
Input di potenza | +24V | Input DC24V + terminale | 24V/10A di corrente continua. Si raccomanda di utilizzare un alimentatore a corrente continua di 24V/10A |
PG | terreno protettivo | ||
0V | Input di corrente continua - fine, potenza GND | ||
Asse limite di input | X+ | Asse X ∞ ingresso di limite positivo, segnale speciale, propagazione a basso livello è efficace. | Asse X ∞ limite di ingresso |
X0 | Segnale di origine dell'asse X, segnale speciale, propagazione a basso livello è efficace. | ||
X- | Asse X ∞ ingresso limite negativo, segnale speciale, propagazione a basso livello è efficace. | ||
0V | GND, asse X ′ segnale limite porta COM | ||
Y+ | Asse Y ∞ ingresso di limite positivo, segnale speciale, la propagazione a basso livello è efficace. | Asse Y ∞ limite di ingresso | |
Y0 | Segnale di origine dell'asse Y, segnale speciale, propagazione a basso livello è efficace. | ||
- E '... | Segnale di origine dell'asse Y, segnale speciale, propagazione a basso livello è efficace. | ||
0V | Segnale di origine dell'asse Y, segnale speciale, propagazione a basso livello è efficace. | ||
Z+ | Asse Z ∞ ingresso limite positivo, speciale segnale, la propagazione a basso livello è efficacia. |
Input dell'asse Z (in standby) | |
Z0 | Segnale di origine dell'asse Z, segnale speciale, propagazione a basso livello è efficace. | ||
Z- | Asse Z: ingresso di limite negativo, segnale speciale, propagazione a basso livello è efficace. | ||
0v | GND, asse Z ′ segnale limite porta COM | ||
W+ | L'asse W ∞ limite positivo di ingresso, segnale speciale, propagazione a basso livello è efficace. | Asse W ((Asse di rotazione / standby)) | |
W0 | W Asse √ segnale di origine,W | ||
- Cosa? | L'asse W ∞ limite negativo di ingresso, segnale speciale, propagazione a basso livello è efficace. | ||
0v | GND, asse W ∆ segnale limite porta COM | ||
Asse ◄ porti di controllo | X | Segnale di comando dell'asse X | DB15 femmina |
Y1 | Segnale di comando dell'asse Y1 | ||
Y2(Z) | Y2(Z) Asse ′ segnale di comando | Se l'asse Y è impostato in modalità doppio azionamento, si tratta di Y2Axis; se l'asse Y è impostato in modalità azionamento singolo, si tratta di Z-Axis (controllo della porta). | |
W | Segnale di comando dell'asse W | Asse di rotazione (in standby) | |
Prodotti personalizzati generali | DO1 | DO1 porta di uscita generale | La funzione di porta di uscita può essere impostata arbitrariamente dal software. |
DO2 | Porta di uscita generale DO2 | ||
COM (91) 5 e | porta COM di uscita generale | ||
DO3 | Porta di uscita generale DO3 | ||
DO4 | Porta di uscita generale DO4 | ||
DO5 | Porta di uscita generale DO5 | ||
DO6 | DO6 porta di uscita generale | ||
COM (92) 528 e Boll. | porta COM di uscita generale | ||
DO7 | DO7 porta di uscita generale | ||
DO8 | DO8 porta di uscita generale | ||
DO9 | DO9 porta di uscita generale | ||
DO10 | DO10 porta di uscita generale | ||
Articolo 3 | Porta COM di uscita generale | ||
DO11 | DO11 porta di uscita generale | ||
DO12 | Porta di uscita generale DO12 | ||
Potenza di uscita del tiristor | DO13 | Portata di uscita del tiristor DO13 | Fattore di uscita DCV: 24V, corrente di azionamento: 1A |
DO14 | Porta di uscita del tiristor DO14 | ||
Proposta di regolamento (CE) n. | Porta COM di uscita del tiristor | ||
DO15 | Portata di uscita del tiristor DO15 | ||
DO16 | Porta di uscita del tiristor DO16 | ||
Potenza di uscita | 24A | La prima uscita DC24V + fine | Può essere utilizzato come interruttore di limite Axis/porta di uscita generale può fornire TTL standard |
24B | La seconda uscita DC24V + fine | ||
0V | Il GND per l'uscita DC24V | ||
Uscita PWM | P+ | Fonte di uscita del segnale PWM + fine | Il TTL dell'uscita PWM è di 24V/5, che può essere configurato dal jumper vicino. |
P- | Fonte di uscita del segnale PWM | ||
Uscita analogica | AO1+ | Porta di uscita analogica + fine | La tensione di uscita analogica è compresa tra 0 e 10 V, configurabile tramite software. |
AG | Il GND per l'uscita analogica | ||
AO2+ | Porta di uscita analogica + fine | ||
Al | Input analogo | ||
Input generale | DI1 | porta di ingresso generale, la propagazione a basso livello è efficace (Default) | |
DI2 | porta di ingresso generale, la propagazione a basso livello è efficace (Default) | ||
DI3 | porta di ingresso generale, la propagazione a basso livello è efficace (Default) | ||
DI4 | porta di ingresso generale, la propagazione a basso livello è efficace (Default) | ||
DI5 | porta di ingresso generale, la propagazione a basso livello è efficace (Default) | ||
DI6 | porta di ingresso generale, la propagazione a basso livello è efficace (Default) | ||
DI7 | porta di ingresso generale, la propagazione a basso livello è efficace (Default) | ||
DI8 | porta di ingresso generale, la propagazione a basso livello è efficace (Default) | ||
DI9 | porta di ingresso generale, la propagazione a basso livello è efficace (Default) | ||
DI10 | porta di ingresso generale, la propagazione a basso livello è efficace (Default) | ||
DI11 | porta di ingresso generale, la propagazione a basso livello è efficace (Default) | ||
DI12 | porta di ingresso generale, la propagazione a basso livello è efficace (Default) | ||
DI13 | porta di ingresso generale, la propagazione a basso livello è efficace (Default) | ||
DI14 | porta di ingresso generale, la propagazione a basso livello è efficace (Default) | ||
DI15 | porta di ingresso generale, la propagazione a basso livello è efficace (Default) | ||
0V | Porta pubblica di ingresso del segnale | ||
Ethernet | 1X | Interfaccia Ethernet industriale | Queste quattro porte possono essere configurate arbitrariamente |
2X | Interfaccia Ethernet industriale | ||
3X | Interfaccia Ethernet industriale | ||
4X | Interfaccia Ethernet industriale | ||
Porta seriale generale | RS232 | Porta seriale RS232 | Può essere unito con un laser. |
Il software di taglio CNC STAC-SC2000 è progettato per il taglio laser a fibra piana che comprende disegno grafico ed editing, gestione del processo di taglio, controllo del processo di taglio, monitoraggio del sistema,monitoraggio e debug dei componenti, e così via.
Caratteristiche:
1) Operazioni semplici, funzioni potenti.
Sviluppato sulla base del framework RIBBON, il design è unico e il software è facile da usare.
Il design dell'interfaccia utente è più umanizzato, che è più facile da usare anche senza formazione.
Con potenti funzioni CAM basate sul design AUTOCAD, supportano l'importazione grafica, disegno grafico, modifica grafica e trasformazione grafica, ottimizzazione grafica e così via.
Cattura intelligente, che rende il disegno più conveniente e preciso.
Disegno di opzioni di proprietà uniche, che aiuta l'utente a progettare la grafica di taglio più facilmente.
Supporta vari metodi di ordinamento, l'ordinamento automatico può riconoscere il film all'interno o all'esterno della grafica per assicurarsi che la pianificazione del percorso sia ottimizzata.
Funzione di linea di comando potente, supporto vari modi per la linea di comando, aggiunto automaticamente linea di comando adeguata basata su relazioni grafiche annidate.
2) Processo di taglio completo, facile debug.
Supporta tutti i tipi di processo di taglio: trivellazione, trivellazione graduale, trivellazione in più fasi, taglio con pellicola, taglio in altezza fissa e pre-travaggio e così via.
Potenza/frequenza del laser di supporto regolata in base alla velocità, per ridurre o evitare il problema degli angoli di scatto durante il taglio dell'acciaio al carbonio.
Supporto per il taglio o la marcatura a più strati e altri tipi di lavorazione.
Supporto micro-giunto, gap, over-cutting, ponte, compensazione di curva e così via.
Potente database di materiali, che può salvare tutti i tipi di processo di taglio del materiale.
Supporto funzioni complesse: ricerca di bordi, taglio a mosca e così via.
Supporto per il tracciamento della posizione di rottura / avanti / indietro e così via.
3) Alarme in tempo reale, stabile e affidabile.
Supporta la misurazione dell'errore di esecuzione, può verificare l'errore tra orbita di esecuzione e errore grafico.
Alarme in tempo reale sullo stato del regolatore di altezza capacitivo, della sorgente laser, del gas ausiliario della testa di taglio laser elettrica e di altre apparecchiature, assicurando la sicurezza durante il taglio.
Più di 50 tipi diversi di allarmi, per assicurare l'apparecchiatura in tutto l'aspetto, evitando il cattivo funzionamento dell'utente.
Il design dell'interfaccia utente è molto chiaro, dall'alto verso il basso: opzione di titolo, opzione di strumento, opzione di allarme, opzione di visualizzazione, opzione di controllo di esecuzione, barra dei messaggi, opzione di parametri grafici e barra di stato.Le funzioni di ciascuna sezione sono illustrate di seguito.:
Sezione | Funzione | Commento |
Tittle bar | Visualizza il nome e il numero di versione del software. | |
Opzione strumento | Raccoglie principalmente gli strumenti necessari per il software operazione, ha cinque sotto-menu: Iniziare/Draw/Analisi del sistema/Advanced/Nest. L'utente può fare disegno grafico, editing grafico, trasformazione grafica, aggiunta di una linea principale, monitoraggio dello stato di funzionamento, configurazione Macchine utensili. |
|
Barra di allarme | Visualizza l'allarme del sistema corrente. | L'allarme verrà visualizzato in una finestra pop-up, e una volta cancellato l'allarme, la finestra pop-up sparirà. |
Visualizza la sezione | Sezione di disegno grafico/di visualizzazione, che mostra la sezione dell'area di taglio della macchina. | |
Controllo di funzionamento opzione |
Eseguire tutti i tipi di azioni di taglio con il software. | |
Barra dei messaggi | Visualizza lo stato di esecuzione corrente nello scorrimento per attirare l'attenzione dell'utente. | |
Proprietà dello strato opzione |
Impostare proprietà di livello come processo di livello, trasformazione grafica e così via. | |
Stato di esecuzione | Visualizza lo stato di funzionamento, posizione di funzionamento, velocità di taglio e così via. |
Diagramma di flusso delle operazioni:
Un pacchetto completo è costituito da una testa di taglio laser, una scheda di controllo e un software di taglio.
Le funzioni di ciascuna parte sono riassunte come segue:
Nome della parte | Numero della parte/combinazione | Commenti |
Testa di taglio | STAC-A200MS | < 2 kW, messa a fuoco manuale |
Testa di taglio | STAC-A200MS-3D | < 2 kW, messa a fuoco manuale, dimensioni di ugello 3D più piccole per il taglio di tubi |
Testa di taglio | STAC-A260E | < 2 kW, messa a fuoco elettrica |
Testa di taglio | STAC-A290E | < 2 kW, messa a fuoco elettrica, dimensioni più piccole dell'ugello 3D per il taglio dei tubi |
Testa di taglio | STAC-A280E | < 4 kW, messa a fuoco elettrica |
Testa di taglio | STAC-A295E | < 4 kW, messa a fuoco elettrica, dimensioni di ugello 3D più piccole per il taglio di tubi |
Sistema di controllo | STAC-MCC3721H + STAC-SC2000 | 3 assi (X, Y1, Y2, Z) di taglio a piattaforma piatta. |
Sistema di controllo | STAC-MCC3721NC + STAC-SC2000 | Taglio a piattaforma piatta a 4 assi (X, Y1, Y2, Z, A). |
Sistema di controllo | STAC-MCC3723+STAC-FTC10+SCTube | Taglio di tubi, come quelli tondi, quadrati, L, H e di rotazione |
Sistema di controllo | STAC-MCC3723+STAC-FTC10+STAC-EX15*2+SCTube | Taglio di tubi e piastre piatte |
Soluzione totale | STAC-A200MS+STAC-3721H+STAC-SC2000 | Altre apparecchiature per la lavorazione del metallo |
Soluzione totale | STAC-A260E+STAC-MCC3721NC+STAC-SC2000 | Altre apparecchiature per il taglio di piastre piatte |
Soluzione totale | STAC-A200MS-3D+STAC-MCC3723+STAC-FTC10+STAC-SCTube | Taglio professionale di tubi, come quelli rotanti, rotanti, quadrati, L, H |
Altezza galleggiante | STAC-FTC10 (escluso l'ugello del sensore) | Dispositivi di regolazione individuale dell'altezza, per tubi, piastre piatte, taglio 3D |
Altezza galleggiante | STAC-FTC61 (esclusi gli ugelli dei sensori) | Altri motori di potenza inferiore o uguale a 1000 W |
