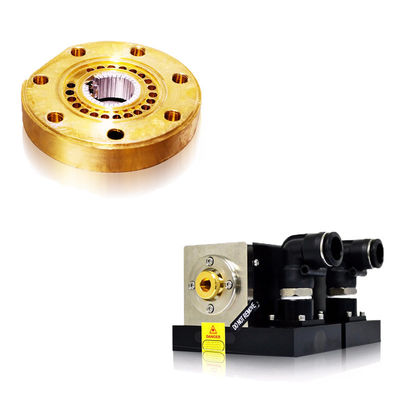

Modulo pompa a diodi laser CW 1064nm DPSS e barre/pile laser a diodi

Moduli laser a diodi DPSS serie STO e barre/stack di diodi

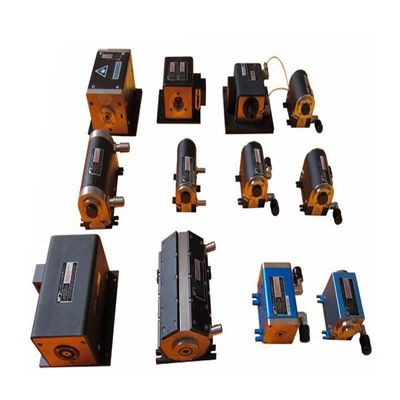

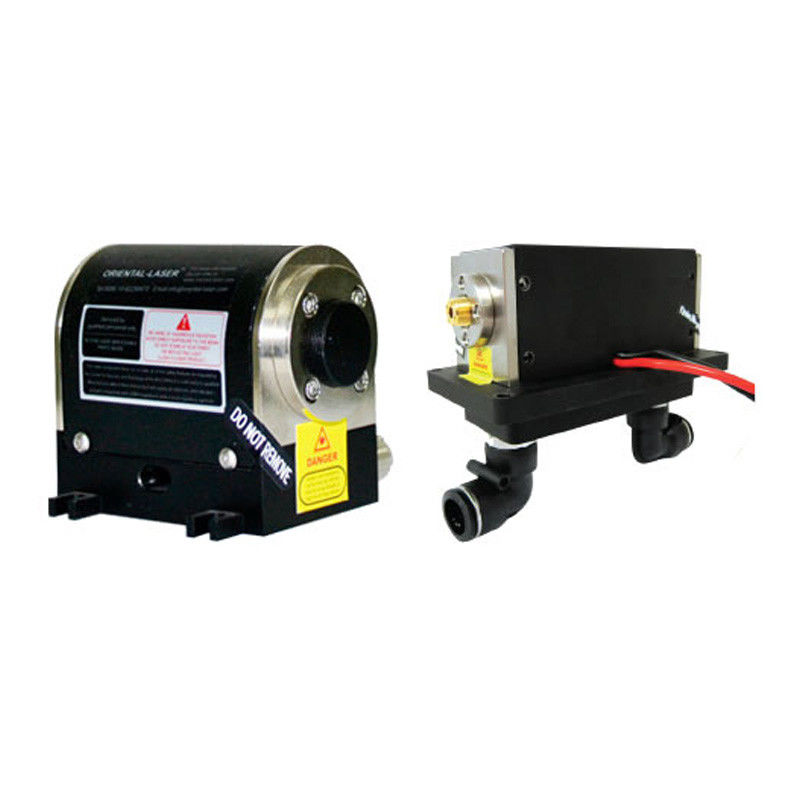

1. Moduli e driver della pompa laser a diodi CW 1064nm

La modalità di lavoro dei moduli di guadagno è CW o QCW.Il modulo QCW comprende anche un modulo di raffreddamento a conduzione e un modulo di raffreddamento ad acqua.La potenza massima del modulo CW della serie STO è 450 W.Il modulo molto potente può anche essere personalizzato su richiesta.Le applicazioni tipiche sono amplificatori laser per laser MOPA a nanosecondi e picosecondi, moduli di guadagno per risonatori di oscillatori instabili, laser pompati a CW, 532 nm, laser ns q-switched e laser LIDAR.

Applicazioni:

• Taglio laser lamiera, fino a 12mm

• Marcatura e incisione di metalli e non metalli

• Saldatura metalli e plastica, pulizia laser

• Incisione % di PCB, ceramica e celle solari

• Applicazioni mediche e di laboratorio

Definizione dei numeri di parte: STO-XX-C-AxBB-SS-HH

• XX: potenza media del laser in uscita

• C: i modelli delle parti di barre come H o E

• AxBB: dimensione della canna Nd:YAG.A è il diametro e BB è la lunghezza.

• SS: la struttura del blocco di raffreddamento ad acqua come CX (lato), XX (fondo), XB (fondo con piastra) e XG (fondo con ugello)

• HH: l'altezza dell'asse ottico.

Nota: il tipico drogaggio Nd:YAG per il modulo laser CW DPSS della serie STO è dello 0,6% e altri livelli di drogaggio (0,6%-1,1%) possono essere personalizzati.La potenza di uscita viene misurata con una cavità regolare di 300 mm di lunghezza con risonatore flat-flat o concavo-flat.La durata prevista è di 10.000 ore e la garanzia è di 12 mesi dalla data di consegna.

Serie STO, alimentatore a diodi laser CW (driver diodi)

2. Moduli pompa laser a diodi QCW/pulsato

Applicazioni:

• Applicazioni industriali dirette

• Come oscillatore laser o seme laser

• Come amplificatori laser

• Per ottenere una potenza di picco elevata con Q-switch

• Altre applicazioni mediche e di laboratorio

• Telemetro laser ad alta frequenza di ripetizione

• Applicazioni militari ad alta energia di impulso

(1) Moduli pompa laser a diodi di livello mJ

Nota: (1) Moduli QCW di pompaggio laterale/finale stack/planar array personalizzati in varie forme come ad arco e anulari disponibili su richiesta.(2) Il livello di drogaggio di Nd:YAG può essere personalizzato dallo 0,6% all'1,1%.L'energia dell'impulso sopra elencata è misurata a 200μs/100Hz a 1064nm.I moduli QCW tipici sono progettati con un cerchio di lavoro £ 5% e i moduli con un cerchio di lavoro più elevato devono essere personalizzati.Il piccolo guadagno del segnale può variare a seconda dei diversi modelli.

(2) Moduli laser QCW/DPSS pulsato a livello Joule

Nota: i moduli QCW di cui sopra sono solitamente pilotati da un gruppo di driver di diodi laser QCW in modo sincrono e la tensione operativa è la somma di queste tensioni.L'energia dell'impulso sopra elencata è misurata a 200μs/20Hz a 1064nm.I tipici moduli QCW sono progettati con un ciclo di lavoro ≤2%.Moduli personalizzati disponibili su richiesta.

(3) Definizione del codice articolo: STO-TT-PW-CC-NN-PB-SS-AxBB

• TT: livello di energia come GQ (moduli di livello mJ a 250us) e JQ (moduli di livello J a 250us)

• PW: potenza di picco totale di pompaggio in W

• CC: metodo di raffreddamento come W (raffreddamento ad acqua) e C (raffreddamento conduttivo)

• NN: numero di barre

• PB: potenza di picco per barra come 100W o 200W

• SS: Struttura dei moduli come H (array lineare), A (arco), C (circolare).Ad esempio, H34 è un array lineare 3x4, 1P è una barra su ciascuna cella, 4A6 significa che ci sono 4 archi e ci sono 6 barre su ciascun arco,

• AxBB: dimensione della canna.A è il diametro e BB è la lunghezza in mm.

3. Servizi e manutenzione di moduli diodi di altre marche

Siamo inoltre in grado di fornire servizi di riparazione e rinnovamento di diodi laser per vari moduli di pompe laser di vari produttori in tutto il mondo.I nostri ingegneri esperti sono in grado di ripararli e fornire servizi post-vendita, tra cui:

• Teste laser pompate a diodi di Rofin

• Testine laser pompate a diodi di LEE Laser

• Teste laser pompate a diodi FOBA

• Teste laser di Northrop Grumman (Cutting Edge Optronics, CEO Laser), comprese RB, RE e altre serie.

• Manico per depilazione laser a diodi Almalaser Soprano e ICE

• Manico per depilazione laser a diodi Syneron Elaser ed Elase

• Lo stack di diodi laser di Jenoptik

• Lo stack di diodi laser di Dilas

• Altre teste laser DPSS di NEC ecc

Vi preghiamo di contattarci per ulteriori informazioni.Nota: Northrop Grumman, Cutting Edge Optronics, CEO Laser, Rofin, FOBA, Han's Laser, Jenoptik, Dilas, NEC, Almalasers, Soprano, Soprano ICE, Elaser, Elase sono i marchi commerciali che appartengono alle società sopra indicate.
