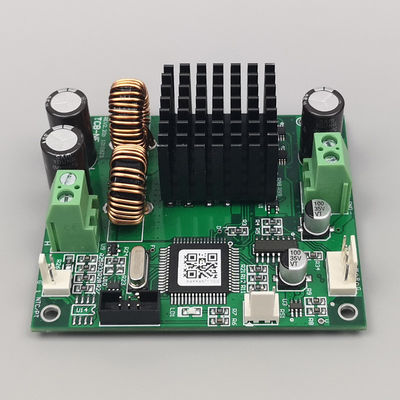

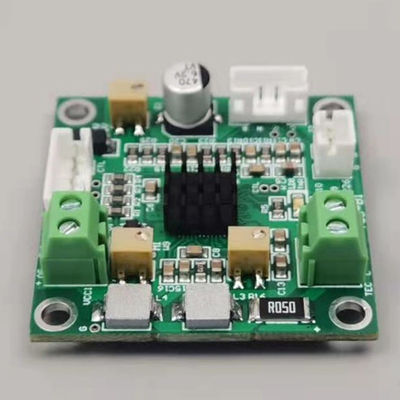

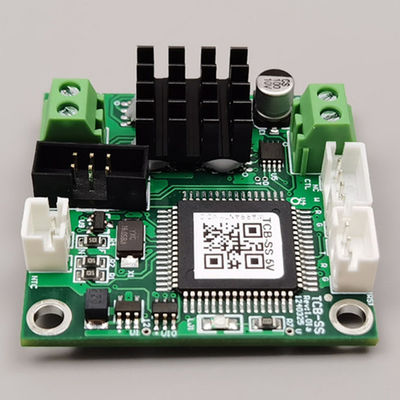

Scheda di controllo della temperatura con driver TEC

Note: NE/NE-AH/NC utilizzano un sensore di temperatura NTC da 10k per impostazione predefinita, PT100 o PT1000 sono opzionali, altri modelli supportano solo NTC.

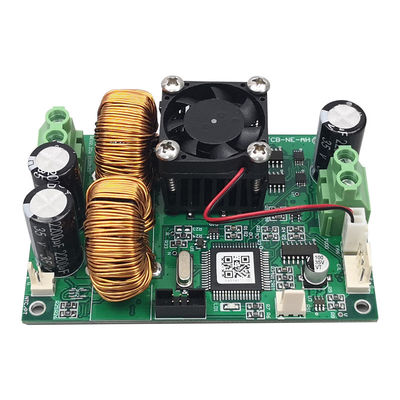

1. Dettagli di STXF-TCB-NE-AH:

STXF-TCB-NE-AH è una scheda di controllo della temperatura per chip di refrigerazione a semiconduttore (noti anche come refrigeratori termoelettrici TEC), che contiene un controllo PID completo.Ha una modalità di uscita continua e la precisione del controllo della temperatura può raggiungere 0,01 gradi.Questo dispositivo supporta il sensore di temperatura NTC 10k più comunemente utilizzato, TEC può avere più configurazioni e l'alimentazione è un alimentatore CC.Questa scheda è la versione ad alta corrente di STXF-TCB-NE.È adatto per il controllo della temperatura ad alta potenza e ad alta precisione, come LD ad alta potenza.

Caratteristiche:

• Algoritmo di controllo PID
• Elevata precisione, fino a 0,01 gradi
• Ampia gamma di tensioni TEC: 2~24V
• Ampio intervallo di corrente TEC: nominale 18 A (se la tensione di alimentazione è inferiore o uguale a 12 V, la corrente può raggiungere i 24 A)
• Controllo bidirezionale, supporto riscaldamento e raffreddamento
• La configurazione TEC è flessibile
• Può impostare e rilevare la temperatura attraverso la porta seriale (protocollo codice ASCII, supporta il computer con il proprio super terminale, tutti possono usarlo)
• Dispone di allarme, uscita segnale pronto e ingresso segnale TEC chiuso
• Modalità di controllo: tensione continua

Applicazioni:

• Sistema di controllo della temperatura con TEC (refrigeratore a semiconduttore, dispositivo di raffreddamento termoelettrico) come elemento di controllo della temperatura
• Adatto ma non limitato al controllo della temperatura dei diodi laser
• Adatto a vari settori come l'industria e gli elettrodomestici
• Controllo della temperatura biologico, medico, PCR, ecc.

Principali parametri tecnici:

• Tensione di alimentazione della scheda: 7,5-27 V (si consigliano tensioni standard come 7,5/12/15/24, la tensione nominale TEC è preferibilmente uguale o leggermente superiore alla tensione di alimentazione, se la tensione nominale TEC è inferiore alla tensione di alimentazione voltaggio, è inoltre possibile impostare il rapporto di uscita massimo)
• Corrente di alimentazione della scheda: determinata dalla potenza massima effettiva del TEC
• Tensione TEC: 2V – 24V (a seconda della tensione di alimentazione)
• Corrente TEC: nominale 18 A (se la tensione di alimentazione è inferiore o uguale a 12 V, la corrente può raggiungere i 24 A)
• Sensore di controllo della temperatura: 10k NTC (il valore B predefinito è 3950, il valore B effettivo non è limitato, influisce solo sulla temperatura assoluta, non sulla temperatura relativa, sostanzialmente priva di significato per il controllo della temperatura), PT100 opzionale
• Precisione del controllo della temperatura: 0,01°
• Precisione della temperatura di impostazione: 0,01°
• Gamma di misurazione del controllo della temperatura della versione NTC: -60 - +170 gradi
• Range temperatura di controllo versione NTC: -20 - +100 gradi
• Intervallo di misurazione del controllo della temperatura PT100/PT1000: -60 - +212 gradi
• Intervallo di temperatura di controllo PT100/PT1000: -50 - +200 gradi
• Temperatura predefinita in fabbrica: 25° o specificata dall'utente
• Temperatura ambiente di lavoro: da -40 a +45 gradi
• Temperatura ambiente di stoccaggio: da -40 a +60 gradi
• Umidità dell'ambiente di lavoro: 0-95%
• Dimensioni: 65 mm x 95 mm, altezza: 35 mm

Informazioni sull'ordine:

• Nome del prodotto: scheda di controllo della temperatura
• Modello del prodotto: STXF-TCB-NE-AH/-X
• -X: sonda PT100 o PT1000 opzionale, omettere -X significa che la sonda NTC è supportata per impostazione predefinita
• Ad esempio: TXF-TCB-NE-AH, TXF-TCB-NE-AH-PT100, TXF-TCB-NE-AH-PT1000

Metodo di controllo:

La scheda utilizza la comunicazione seriale per modificare e monitorare le informazioni.Ci sono tre metodi di controllo come segue:

• L'unità di visualizzazione del controllo della temperatura prodotta da noi come STXF-DISP-TCB (collegare la porta seriale della scheda di controllo della temperatura allo schermo del display)
• Il nostro software per PC STXF-TCBMate (collegare la porta seriale della scheda di controllo della temperatura al computer)
• Utilizzare direttamente la porta seriale per emettere il controllo dei comandi (utilizzando un microcontrollore o un PC)

2. Prodotti e accessori correlati per il pannello di controllo della temperatura:

Dettagli del tabellone di controllo della temperatura STXF-DISP-TCB (DW):

La scheda di controllo della temperatura STXF-DISP-TCB(DW) supporta STXF-TCB-NA, STXF-TCB-NE/NE-AH, STXF-TCB-SA e altre schede di controllo della temperatura.Il valore della temperatura e vari parametri correlati possono essere impostati tramite il tabellone del controllo della temperatura e le informazioni sul controllo della temperatura corrente possono essere visualizzate in modo intuitivo.La scheda di controllo della temperatura può essere utilizzata come strumento di impostazione per la scheda di controllo della temperatura, oppure può essere installata direttamente sul pannello come interfaccia di monitoraggio della scheda di controllo della temperatura.

Caratteristiche:

• Può essere facilmente installato sul pannello dell'apparecchiatura del cliente
• Supporta la gamma completa di schede di controllo della temperatura STXF-TCB
• Supporta l'impostazione di vari parametri
• Supporta la visualizzazione della temperatura come curva
• Ha una porta di ingresso di alimentazione da 7-28 V e una porta di ingresso/uscita di alimentazione da 5 V ed è possibile fornire alimentazione tramite una di esse

Informazioni sull'ordine:

• Nome del prodotto: tabellone per il controllo della temperatura
• Modello prodotto: STXF-DISP-TCB/-P(DW) -P: il suffisso A -P indica un pannello nero.Se non è presente alcun pannello, verrà omesso direttamente.
• Ad esempio: STXF-DISP-TCB(DW), STXF-DISP-TCB-P(DW)
