Driver a diodi montabili su PCB/Scheda di controllo laser a diodi/Scheda di pilotaggio/Driver TEC

Il driver laser a diodi montabile su PCB serie STXF è un modulo individuale OEM progettato per pilotare diodi laser. Include principalmente scheda/modulo di controllo laser a diodi, scheda/modulo di guida laser a diodi e scheda/modulo di controllo della temperatura.I nostri utenti possono combinare questi tre moduli per formare un alimentatore laser a diodi completo.

1. Scheda di controllo del laser a diodi

La scheda di controllo del laser a diodi supporta 1 canale della scheda di pilotaggio del laser a diodi (LD) e 1 canale della scheda di controllo della temperatura prodotta dalla nostra azienda.Tramite la scheda di controllo, oltre ad impostare e visualizzare la corrente e controllare l'uscita della corrente, ha anche le funzioni di controllo esterno della corrente e può essere collegata ad 1 canale della scheda termoregolazione di nostra ditta (si può essere connesso o meno) e altre funzioni.È possibile integrare questa scheda insieme alla scheda di guida LD e alla scheda di controllo della temperatura per formare un sistema di alimentazione laser a diodi completo.Il tabellone è facilmente integrabile e può essere installato direttamente sui pannelli di uno chassis 2U.

Caratteristiche:

• Può essere facilmente installato sul pannello dell'apparecchiatura del cliente in uno chassis minimo 2U
• STXF-CDM supporta la scheda di pilotaggio LD della serie STXF a 1 canale e la scheda di controllo della temperatura della serie STXF a 1 canale (refrigeratore TEC) e STXF-DPSL supporta max.Schede di pilotaggio LD serie STXF a 2 canali e max.Schede termoregolazione serie STXF a 4 canali (TEC cooler)
• Ha un blocco della temperatura tramite la scheda di controllo della temperatura
• Ha un protocollo di comunicazione e può essere collegato a un computer e controllato da un software per computer
• Ha un'interfaccia INTERLOCK
• Controllo interno ed esterno corrente
• Uscita di modulazione PWM opzionale
• Può essere alimentato direttamente dalla scheda di pilotaggio LD o dalla scheda di controllo della temperatura, non richiede alimentazione indipendente
• È adatto per l'uso con il nostro software per PC STXF-Mate

Applicazioni:

• Scheda di pilotaggio Control LD e scheda di controllo della temperatura
• Scheda di controllo principale del laser a diodi

Principali parametri tecnici:

• Ingresso di alimentazione richiesto: 5 V CC +/- 5% (può essere alimentato direttamente dalla scheda di pilotaggio LD o può essere collegato all'interfaccia IDC a 6 pin per ottenere alimentazione dalla scheda di controllo della temperatura o può essere alimentato da un 5 V CC separato)
• Massimo richiestocorrente: 0,1A
• Supporto scheda di guida LD: serie STXF di schede di guida LD
• Scheda di controllo della temperatura di supporto: scheda di controllo della temperatura della serie STXF
• Modulazione PWM in uscita: 0,04-500 kHz
• Ciclo di lavoro: 0,1-100%
• Temperatura ambiente di lavoro: -40 - +60 gradi
• Temperatura ambiente di stoccaggio: -40 - +70 gradi
• Umidità dell'ambiente di lavoro: 0-95%
• Dimensioni: 70 mm * 39 mm, altezza 22 mm (9 mm sopra il pannello, 1,5 mm di spessore, 11,5 mm sotto il pannello)

Informazioni sull'ordine:

• Nome del prodotto: scheda di controllo laser a diodi
• Codice prodotto: STXF-CDM-P (-P significa con un pannello nero, o no -P significa nessun pannello);Oppure STXF-DPSL-P (-P significa che il display e la scheda PCB sono separati e nessun -P significa che sono integrati insieme.)
• Ad esempio: STXF-CDM, STXF-CDM-P

Connessione elettrica:

Basta collegare direttamente questa scheda e la scheda di guida LD da P a P tramite l'interfaccia 6PIN.

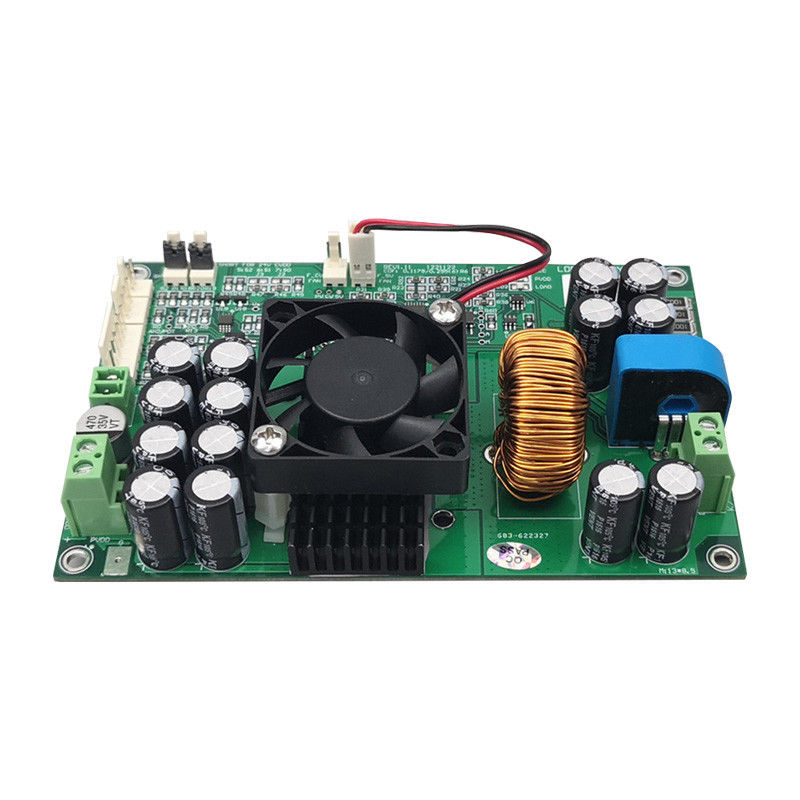

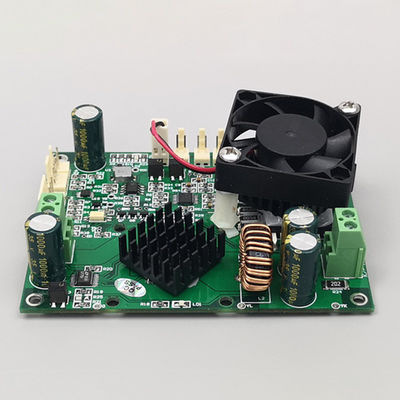

2. Scheda di pilotaggio laser a diodi

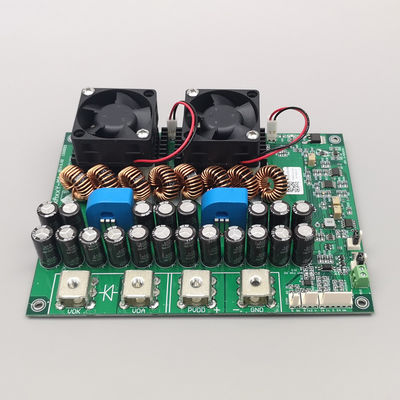

Dettagli della scheda di guida del diodo laser STXF-LDDH-xxAyyV-M:

La scheda di guida del diodo laser STXF-LDDH (chiamata anche scheda di potenza laser, scheda sorgente di corrente costante) è un nuovo prodotto high-tech, personalizzazione a livello di chip e design innovativo.È particolarmente adatto come sorgente di pilotaggio per diodi laser ad alta tensione e bassa corrente.Grazie al design a scheda singola, è particolarmente facile da integrare nei prodotti a diodi laser.È adatto per pompa finale, pompa laterale, semiconduttore/diodo, fibra ottica e altri tipi di laser che richiedono pompaggio o sorgente laser a diodi.Pertanto, è perfettamente adatto a varie applicazioni come saldatura laser a diodi, marcatura e laser a fibra ecc.

Caratteristiche:

• Tensione di carico, fino a 70 V
• Corrente di carico fino a 15A
• Adattamento della tensione di carico
• Alta velocità, fronte di salita e fronte di discesa <=1ms
• Alta efficienza, raffreddamento ad aria
• Due canali analogici sono opzionali (controllo interno ed esterno, uno dei quali è un'interfaccia lenta, che può essere collegata ad analogico o potenziometro)
• L'interruttore dei canali è un interruttore analogico ad alta velocità, che può realizzare la funzione di modulazione
• Alimentazione separata per guida e controllo
• Design compatto per una facile integrazione

Applicazioni consigliate:

• Laser DPSS a stato solido con pompaggio finale o laterale
• Laser a diodi
• Laser a fibra
• Prodotti che richiedono una sorgente di corrente costante per applicazioni CW o pulsate (ad es.: test laser a diodi, LED 你 test diodi a emissione luminosa)
• Applicazioni come saldatura, marcatura, riscaldamento, test sui prodotti, ecc.

Principali parametri tecnici:

• Modello: STXF-LDDH-xxAyyV-MV (xx/yy viene selezionato dal cliente in base alle esigenze)
• Corrente di carico: 15 A max
• Tensione di carico: 70V max, almeno 1V in meno rispetto alla tensione di alimentazione
• Tempo di salita/discesa: <=1ms
• Ondulazione corrente: <0,1 A
• Deriva della temperatura attuale: <10ppm
• Efficienza: >95%
• Tensione di guida in ingresso: 48 V/60 V/72 V opzionale
• Tensione di controllo in ingresso: 12V/15V/24V (può essere selezionata da J1 sulla scheda)
• Consumo energetico della scheda di controllo: <=1,5 W
• Ingresso analogico corrente: 0-5 V corrisponde a 0-corrente massima o specificato dall'utente
• Uscita feedback corrente: 0-2,5 V corrisponde alla corrente 0-più alta o specificata dall'utente
• Peso tavola: 185 g
• Temperatura di stoccaggio: -40-+60°
• Temperatura di esercizio: -10-+45°
• Umidità di lavoro: 0-95%
• Dimensioni: 130 mm*8,5 mm, altezza 35 mm (30 mm a bordo, 1,5 mm di spessore)

Requisiti del modello d'ordine:

• STXF-LDDH-xxAyyV-MV
• xx: indica la corrente nominale di fabbrica, ovvero la corrente corrispondente all'ingresso analogico più alto, valore opzionale: 1-15
• yy: indica la tensione di alimentazione, la tensione di carico massima è inferiore di almeno 1 V rispetto alla tensione di alimentazione, è possibile selezionare 48/60/72
• Ad esempio: STXF-LDDH-15A48V-MV

3. Scheda di controllo della temperatura (driver TEC)

Note: NE/NE-AH/NC utilizzano un sensore di temperatura NTC da 10k per impostazione predefinita, PT100 o PT1000 sono opzionali, altri modelli supportano solo NTC.

3,1 Dettagli di STXF-TCB-NE-AH:

STXF-TCB-NE-AH è una scheda di controllo della temperatura per chip di refrigerazione a semiconduttore (noti anche come refrigeratori termoelettrici TEC), che contiene un controllo PID completo.Ha una modalità di uscita continua e la precisione del controllo della temperatura può raggiungere 0,01 gradi.Questo dispositivo supporta il sensore di temperatura NTC 10k più comunemente utilizzato, TEC può avere più configurazioni e l'alimentazione è un alimentatore CC.Questa scheda è la versione ad alta corrente di STXF-TCB-NE.È adatto per il controllo della temperatura ad alta potenza e ad alta precisione, come LD ad alta potenza.

Caratteristiche:

• Algoritmo di controllo PID
• Elevata precisione, fino a 0,01 gradi
• Ampia gamma di tensioni TEC: 2~24V
• Ampio intervallo di corrente TEC: nominale 18 A (se la tensione di alimentazione è inferiore o uguale a 12 V, la corrente può raggiungere i 24 A)
• Controllo bidirezionale, supporto riscaldamento e raffreddamento
• La configurazione TEC è flessibile
• Può impostare e rilevare la temperatura attraverso la porta seriale (protocollo codice ASCII, supporta il computer con il proprio super terminale, tutti possono usarlo)
• Dispone di allarme, uscita segnale pronto e ingresso segnale TEC chiuso
• Modalità di controllo: tensione continua

Applicazioni:

• Sistema di controllo della temperatura con TEC (refrigeratore a semiconduttore, dispositivo di raffreddamento termoelettrico) come elemento di controllo della temperatura
• Adatto ma non limitato al controllo della temperatura dei diodi laser
• Adatto a vari settori come l'industria e gli elettrodomestici
• Controllo della temperatura biologico, medico, PCR, ecc.

Principali parametri tecnici:

• Tensione di alimentazione della scheda: 7,5-27 V (si consigliano tensioni standard come 7,5/12/15/24, la tensione nominale TEC è preferibilmente uguale o leggermente superiore alla tensione di alimentazione, se la tensione nominale TEC è inferiore alla tensione di alimentazione voltaggio, è inoltre possibile impostare il rapporto di uscita massimo)
• Corrente di alimentazione della scheda: determinata dalla potenza massima effettiva del TEC
• Tensione TEC: 2V – 24V (a seconda della tensione di alimentazione)
• Corrente TEC: nominale 18 A (se la tensione di alimentazione è inferiore o uguale a 12 V, la corrente può raggiungere i 24 A)
• Sensore di controllo della temperatura: 10k NTC (il valore B predefinito è 3950, il valore B effettivo non è limitato, influisce solo sulla temperatura assoluta, non sulla temperatura relativa, sostanzialmente priva di significato per il controllo della temperatura), PT100 opzionale
• Precisione del controllo della temperatura: 0,01°
• Precisione della temperatura di impostazione: 0,01°
• Gamma di misurazione del controllo della temperatura della versione NTC: -60 - +170 gradi
• Range temperatura di controllo versione NTC: -20 - +100 gradi
• Intervallo di misurazione del controllo della temperatura PT100/PT1000: -60 - +212 gradi
• Intervallo di temperatura di controllo PT100/PT1000: -50 - +200 gradi
• Temperatura predefinita in fabbrica: 25° o specificata dall'utente
• Temperatura ambiente di lavoro: da -40 a +45 gradi
• Temperatura ambiente di stoccaggio: da -40 a +60 gradi
• Umidità dell'ambiente di lavoro: 0-95%
• Dimensioni: 65 mm x 95 mm, altezza: 35 mm

Informazioni sull'ordine:

• Nome del prodotto: scheda di controllo della temperatura
• Modello del prodotto: STXF-TCB-NE-AH/-X
• -X: sonda PT100 o PT1000 opzionale, omettere -X significa che la sonda NTC è supportata per impostazione predefinita
• Ad esempio: TXF-TCB-NE-AH, TXF-TCB-NE-AH-PT100, TXF-TCB-NE-AH-PT1000

Metodo di controllo:

La scheda utilizza la comunicazione seriale per modificare e monitorare le informazioni.Ci sono tre metodi di controllo come segue:

• L'unità di visualizzazione del controllo della temperatura prodotta da noi come STXF-DISP-TCB (collegare la porta seriale della scheda di controllo della temperatura allo schermo del display)
• Il nostro software per PC STXF-TCBMate (collegare la porta seriale della scheda di controllo della temperatura al computer)
• Utilizzare direttamente la porta seriale per emettere il controllo dei comandi (utilizzando un microcontrollore o un PC)

3.2 Prodotti e accessori correlati per il pannello di controllo della temperatura:

Dettagli del tabellone di controllo della temperatura STXF-DISP-TCB (DW):

La scheda di controllo della temperatura STXF-DISP-TCB(DW) supporta STXF-TCB-NA, STXF-TCB-NE/NE-AH, STXF-TCB-SA e altre schede di controllo della temperatura.Il valore della temperatura e vari parametri correlati possono essere impostati tramite il tabellone del controllo della temperatura e le informazioni sul controllo della temperatura corrente possono essere visualizzate in modo intuitivo.La scheda di controllo della temperatura può essere utilizzata come strumento di impostazione per la scheda di controllo della temperatura, oppure può essere installata direttamente sul pannello come interfaccia di monitoraggio della scheda di controllo della temperatura.

Caratteristiche:

• Può essere facilmente installato sul pannello dell'apparecchiatura del cliente
• Supporta la gamma completa di schede di controllo della temperatura STXF-TCB
• Supporta l'impostazione di vari parametri
• Supporta la visualizzazione della temperatura come curva
• Ha una porta di ingresso di alimentazione da 7-28 V e una porta di ingresso/uscita di alimentazione da 5 V ed è possibile fornire alimentazione tramite una di esse

Informazioni sull'ordine:

• Nome del prodotto: tabellone per il controllo della temperatura
• Modello prodotto: STXF-DISP-TCB/-P(DW) -P: il suffisso A -P indica un pannello nero.Se non è presente alcun pannello, verrà omesso direttamente.
• Ad esempio: STXF-DISP-TCB(DW), STXF-DISP-TCB-P(DW)

Schema di collegamento elettrico:

4. Driver a diodi serie STXF-SDDC con controller TEC

La scheda di azionamento ha un design compatto e integrata con driver LD e controllo della temperatura ad alta precisione TEC, una sorgente di guida ideale per laser a farfalla come i laser DFB con due diverse definizioni di pin nell'industria delle comunicazioni e nell'industria dei laser.La corrente massima LD può raggiungere i 2 A e dispone di interfacce di segnale analogico e di modulazione.La velocità di modulazione analogica varia da 100kHz a CW.La stabilità teorica del design del controllo della temperatura LD può raggiungere 0,001 gradi.I vari parametri di questa scheda possono essere personalizzati in base alle esigenze del cliente, tra cui corrente nominale, temperatura impostata predefinita e corrente e tensione TEC.

Caratteristiche:

• Tempo di salita e discesa del livello americano
• Nessuna corrente di ripple, nessun overshoot
• Alta efficienza: la scheda stessa non richiede una speciale dissipazione del calore (i laser DFB devono essere fissati sul dissipatore di calore)
• Design compatto, facile da integrare

Specifiche:

• Ingresso alimentazione: DC5V ±5%
• Corrente di uscita: 2,0 A max
• Tensione di carico: 2,5 V max
• Tempo di salita/discesa attuale: ≤5us
• Modulazione analogica: da 100kHz a CW
• Ingresso analogico: 0-2,5V corrispondente a 0-max corrente
• Uscita feedback: 0-2,5 V corrispondente a 0-max corrente
• Corrente di pilotaggio massima TEC: 3A
• TEC massima tensione di pilotaggio.4,3 V
• Temperatura impostata di default: 25°C, potenziometro regolabile
• Temperatura di esercizio: 0 - 45°C
• Temperatura di stoccaggio: -20 - 70°C
• Umidità: <95%, senza condensa
• Dimensione: 86x65mm

Informazioni sull'ordine:

Numero parte: STXF-SDDC-x-yA-TaAbV

• x: pacchetto laser DFB A per applicazioni industriali o B per comunicazioni ottiche
• y: corrente impostata in fabbrica, ingresso analogico massimo corrispondente, 0.05-2.0A
• a: impostazione della corrente di TEC in fabbrica, 0,5 A-3 A.Di default 2A tramite potenziometro
• b: impostazione della tensione di TEC in fabbrica, 0,5 V-4,3 V.Predefinito 2V tramite potenziometro

Ad esempio: STXF-SDDC-A-2.0A
