Driver a diodi con controller TEC / Driver a diodi laser senza TEC

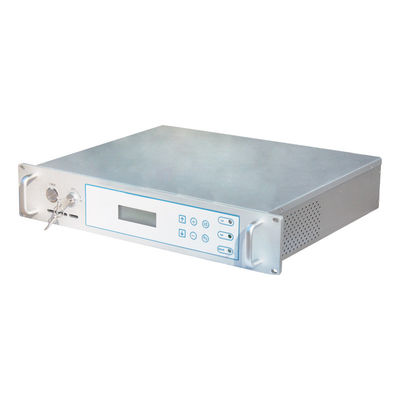

1. Driver a diodi serie ST-LDDY con controller TEC

I driver laser a diodi della serie ST-LDDY con controller TEC sono progettati per pilotare laser a diodi.Possono pilotare un massimo di 2 diodi e 4 dispositivi di raffreddamento TE.Di questi, 2 dispositivi di raffreddamento TE vengono utilizzati per raffreddare i laser a diodi e 2 dispositivi di raffreddamento TE vengono utilizzati per raffreddare il cristallo SHG e il cristallo THG.I driver sono realizzati in moduli e quindi il cliente può selezionare i moduli (uscite dei driver) in base alle proprie esigenze con costi inferiori e dimensioni ridotte.

I nostri driver a diodi sono affidabili e affidabili.Sono alimentatori ideali per pilotare laser a diodi, laser a fibra e laser DPSS.

Caratteristiche:

• Adatto per l'uso con laser a 1064 nm, 532 nm e 355 nm
• Adatto per pilotare laser a diodi DILAS/COHERENT ad alta corrente con uscita massima 5V 60A
• Adatto per pilotare laser a diodi NLIGHT/BWT ad alta tensione con un'uscita massima di 32V 15A
• Raffreddato ad aria o raffreddato ad acqua predefinito
• Uscite massime a 4 canali per il dispositivo di raffreddamento TE per il raffreddamento di laser a diodi e cristalli
• Parametri di uscita regolabili
• Uscite come corrente laser, GATE e frequenza di ripetizione dell'impulso disponibili, controllo interno o esterno selezionabile
• INTERBLOCCO, pronto e segnali di allarme disponibili
• Può essere controllato tramite RS232, premendo un pulsante o un software di marcatura

Applicazioni:

• Laser DPSS
• Laser a fibra
• Laser a diodi
• Sorgenti a corrente costante

Specifiche tecniche:

Nota: i prodotti di cui sopra sono adatti per pilotare tutti i laser a diodi ad alta tensione con un'uscita massima di 32V 15A.

Nota: adatto per pilotare tutti i laser a diodi con corrente elevata con un'uscita massima di 5 V 60 A.

Suggerimenti:

• Per i laser DPSS, selezionare i numeri di azionamento diodi e raffreddamento TEC in base ai numeri utilizzati nei laser.
• Per i laser DPSS da 1064 nm ad alta potenza, non è necessario utilizzare i controlli TEC poiché è presente il raffreddamento ad acqua nel sistema laser.Il diodo laser e il cristallo laser saranno raffreddati tramite conduzione termica della base che è raffreddata ad acqua.Per i laser DPSS a 532 nm, è necessario solo TEMP3.Per i laser DPSS da 355 nm, sono necessari TEMP3 e TEMP4.
• Le uscite predefinite sono 1 set di driver laser a diodi.Altri sono opzioni.
• In generale, il raffreddamento ad acqua è migliore del raffreddamento ad aria per i laser DPSS.Se non c'è raffreddamento ad acqua nel sistema, TEM2 viene spesso utilizzato per raffreddare il cristallo laser.

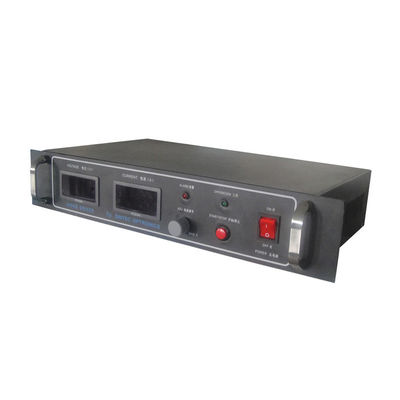

2. Driver per diodi laser serie LDD senza TEC

Il driver del diodo laser ST-LDD-AAVV è un driver del diodo laser ad alta corrente costante senza controller del dispositivo di raffreddamento termoelettrico.Sono forniti controllo della corrente, soppressione dei transitori, protezione da sovratemperatura, protezione da cortocircuito e limite di sovracorrente.2 contatori digitali mostrano la corrente di uscita e la tensione di uscita.Il driver viene utilizzato principalmente per pilotare moduli a diodi.

Specifiche:

• Modello: ST-LDD-AAVV
• Driver per diodi laser serie ST-LDD-ST
• AA-corrente di uscita massima (A).La corrente di uscita è regolabile in continuo.
• VV-tensione di uscita massima (V).La tensione di uscita è determinata dalla corrente e dalla resistenza del diodo.
• Tensione di ingresso: 220 V CA, +/-15%
• Rumore di tensione: <0,1% pp
• Rumore corrente: < =50mA
• Instabilità: <0,1%
• Dimensione: 482×88x260mm
• Peso netto: 6,5 kg

Nota:

Per selezionare un driver, è possibile finalizzare prima la tensione di uscita e quindi finalizzare la massima potenza di uscita.La corrente di uscita massima sarà la potenza massima divisa per la tensione di uscita.

Tipici driver a diodi:

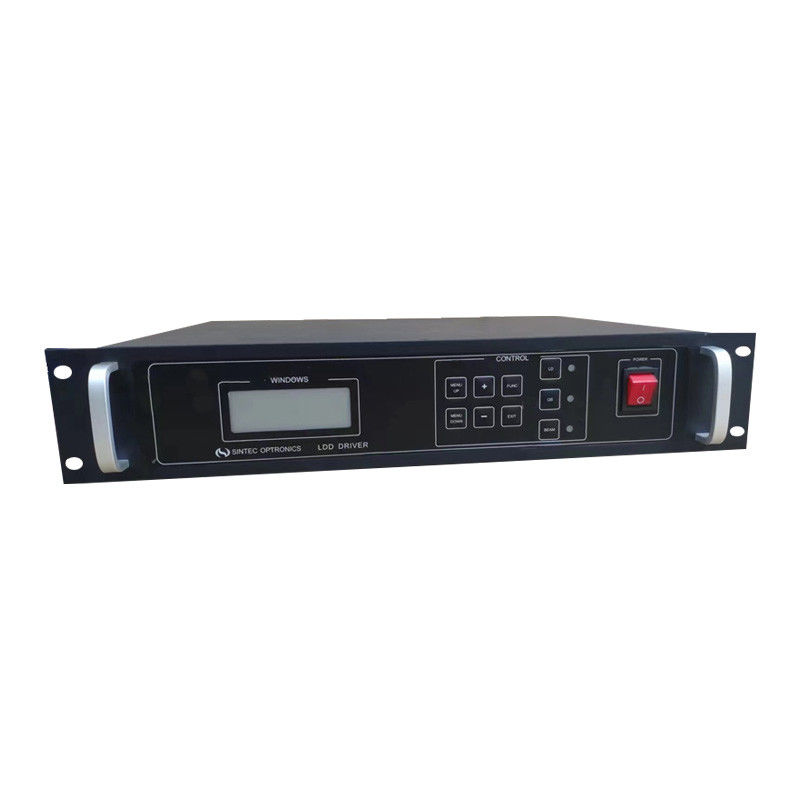

3. Driver a diodi serie ST-LDDJ

I driver per diodi della serie ST-LDDJ sono sistemi all-in-one costituiti da controller di sistema, driver per diodi e controller TEC.I driver a diodi hanno due tipi di prospettive: driver OEM da 19” e driver da banco.Gli utenti possono integrare i nostri driver nei loro sistemi o semplicemente utilizzarli individualmente in laboratorio.I nostri driver possono pilotare un diodo laser e un dispositivo di raffreddamento TEC.

Caratteristiche:

• I driver OEM da 19" hanno dimensioni 2U e l'ingresso è 220VAC 50Hz
• Supporta un diodo e un dispositivo di raffreddamento TEC
• Corrente di uscita a regolazione continua e tensione autoadattativa
• Porta RS232 per comunicare con un PC con il nostro software STXFMate
• INTERBLOCCO e protezione della temperatura
• La corrente di uscita può essere controllata internamente o esternamente
• Uscita di modulazione PWM opzionale

Modelli standard:

Nota: numero di parte: ST-LDDJ-xxAyyV-TECx-OEM, uscita max.corrente xxA, voltaggio autoadattativo 0-yyV, TECz è il numero di parte TEC ez è la numerazione (fare riferimento alla tabella seguente. OEM è driver OEM da 19" e nessun OEM significa driver da banco.

Nota: 1) L'impostazione predefinita è sensore di temperatura NTC 10k.2) Non forniamo refrigeratori TEC e il cliente può acquistare nel mercato locale.
