850 - 1550nm Modulatori di luce elettro-ottici

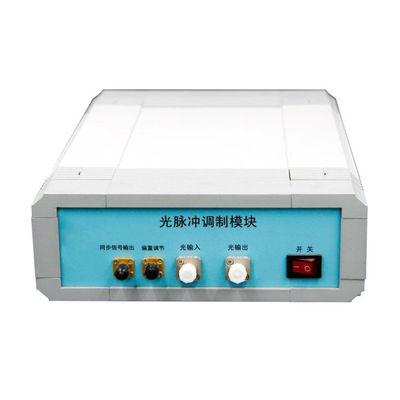

Modulatori di luce elettro-ottici da 850 nm a 1550 nm

I modulatori elettro-ottici della serie SCQ hanno le caratteristiche di bassa perdita di inserzione, ampia larghezza di banda, bassa tensione a semionda ecc. E devono essere utilizzati nella comunicazione ottica spaziale, base temporale, generatore di impulsi e ottica quantistica ecc.

I modulatori elettro-ottici della serie SCQ si dividono principalmente in due gruppi: modulatori di intensità e modulatori di fase.Le loro lunghezze d'onda di lavoro sono 780 nm, 850 nm, 1064 nm, 1310 nm, 1550 nm e 2000 nm. Altre lunghezze d'onda sono disponibili su richiesta.

Definizione dei codici: SCQ-XX-WW-XG-F-FC

• XX: tipo di modulatore.AM è un modulatore di intensità e PM è un modulatore di fase.

• WW: lunghezza d'onda operativa, come 850 nm, 1064 nm, 1310 nm, 1550 nm e 2000 nm

• XG: larghezza di banda operativa, ad esempio 2,5G, 10G, 40G

• F: Fibra ingresso-uscita come PP (PM/PMF)

• FC: connettore in fibra come FA (FC/APC), FP (FC/PC)

1. Modulatori di intensità serie SCQ

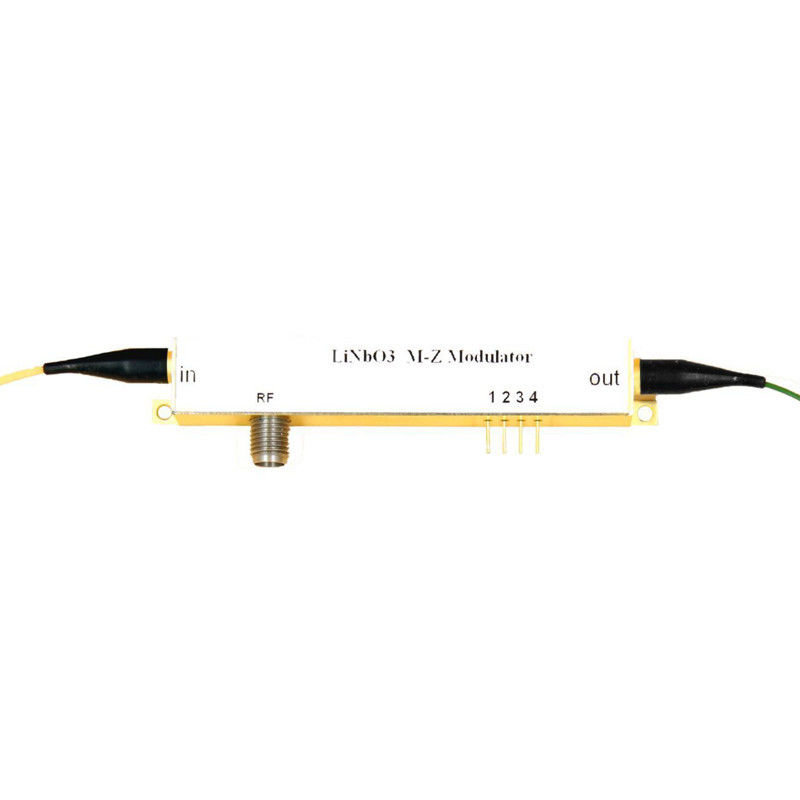

1.1 Modulatori di intensità da 1310 nm serie SCQ-AM-1310

Il modulatore di intensità LiNbO3 è ampiamente utilizzato nei sistemi di comunicazione ottica ad alta velocità, nel rilevamento laser e nei sistemi ROF a causa del buon effetto elettro-ottico.La serie SCQ-AM basata sulla struttura MZ e sul design X-cut, ha caratteristiche fisiche e chimiche stabili, che possono essere applicate sia in esperimenti di laboratorio che in sistemi industriali.

Caratteristiche:

• Bassa perdita di inserzione

• Larghezza di banda: 2,5 GHz

• Bassa tensione a semionda

• Opzione di personalizzazione

Applicazioni:

• Sistemi ROF

• Distribuzione delle chiavi quantistiche

• Sistemi di rilevamento laser

• Modulazione in banda laterale

Parametri ottici:

Parametri elettrici:

Condizioni limite:

Informazioni sull'ordine:

2. Modulatori di fase serie SCQ

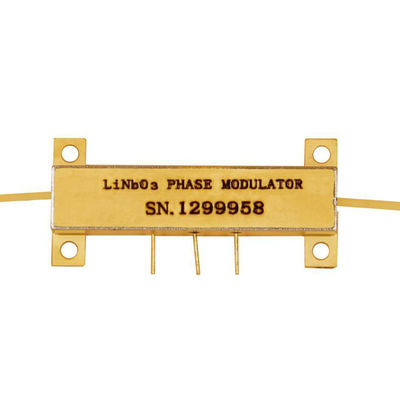

2.1 Modulatori di fase elettro-ottici da 1310 nm serie SCQ-PM

Il modulatore di fase LiNbO3 è ampiamente utilizzato in un sistema di comunicazione ottica ad alta velocità, rilevamento laser e sistemi ROF a causa del buon effetto elettro-ottico.La serie SCQ-PM-1310, basata sulla tecnologia Ti-diffusa, ha caratteristiche fisiche e chimiche stabili, che possono soddisfare la maggior parte delle applicazioni negli esperimenti di laboratorio e nei sistemi industriali.

Caratteristiche:

• Bassa perdita di inserzione

• Mantenimento della polarizzazione

• Bassa tensione a semionda

• Opzione doppia polarizzazione

Applicazione:

• Comunicazione ottica

• Distribuzione delle chiavi quantistiche

• Spostamento di frequenza

Parametri ottici:

Parametri elettrici:

Parametri limite:

Informazioni sull'ordine:

3. Autisti

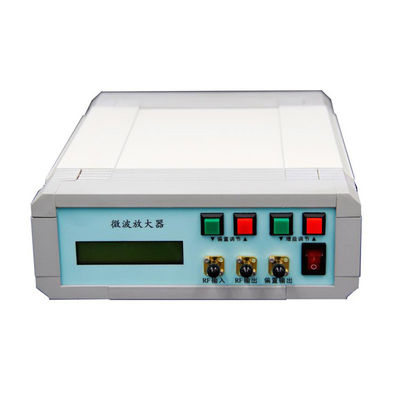

3.1 Driver della serie SCQ-RF

L'amplificatore RF a banda larga SCQ-RF (o chiamato driver) è uno strumento desktop appositamente progettato per il modulatore elettroottico al niobato di litio ad alta velocità.Questo strumento può amplificare il piccolo livello del segnale ad alta velocità al livello più alto che può pilotare il modulatore, facendo così funzionare il modulatore elettro-ottico al niobato di litio (LiNbO3) e ha una buona planarità del guadagno nella gamma della banda larga.

Caratteristiche:

• Larghezza di banda elevata: 10, 20 o 40 GHz

• Guadagno variabile

• La gamma di uscita è fino a 8 V

• Altamente integrato

• Facile da usare

Applicazioni:

• Sistema modulante ottico 10/20/40G

• Sistema di test su fibra ottica

• Sistema di rilevamento a fibra ottica

Parametri del driver SCQ-RF-40

Condizioni limite

Diagramma dell'occhio

Informazioni sull'ordine:

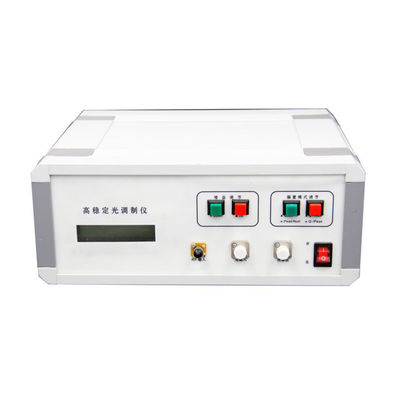

3.2 Controller di polarizzazione MZM

Il controller bias è appositamente progettato per i modulatori Mach-Zehnder per garantire uno stato operativo stabile in vari ambienti operativi.Basandosi sul metodo di elaborazione del segnale completamente digitalizzato, il controller può fornire prestazioni altamente stabili.Il controller inietta un segnale dither a bassa frequenza e bassa ampiezza insieme alla tensione di polarizzazione nel modulatore.Continua a leggere l'uscita dal modulatore e determina la condizione della tensione di polarizzazione e il relativo errore.Successivamente verrà applicata una nuova tensione di polarizzazione in base alla misurazione precedente.In questo modo, si garantisce che il modulatore funzioni con la corretta tensione di polarizzazione.

Caratteristiche:

• Controllo della tensione di polarizzazione su Picco/Nullo/Q+/Q−

• Controllo della tensione di polarizzazione su punto arbitrario

• Controllo ultra preciso: (1) rapporto di estinzione massimo di 50 dB in modalità Null;(2) Precisione ±0,5◦ nelle modalità Q+ e Q−

• Ampiezza dither bassa: (1) 0,1% Vπ in modalità NULL e modalità PEAK;(2) 2% Vπ in modalità Q+ e Q−

• Elevata stabilità: con implementazione completamente digitale

• Basso profilo: 40 mm (L) × 30 mm (P) × 10 mm (A)

• Facile da usare: (1) Funzionamento manuale con mini jumper;(2) Operazioni OEM flessibili tramite MCU UART2

• Due diverse modalità per fornire tensione di polarizzazione: (1) Controllo automatico del bias;(2) Tensione di polarizzazione definita dall'utente

Applicazione:

• LiNbO3 e altri modulatori MZ

• NRZ digitale, RZ

• Applicazioni a impulsi

• Sistema di scattering Brillouin e altri sensori ottici

• Trasmettitore CATV

informazioni sull'ordine

Codice: SCQ-RF-BC

Nota: (1) Il rapporto di estinzione più alto dipende e non può superare il rapporto di estinzione massimo del modulatore.(2) Il funzionamento UART è disponibile solo su alcune versioni del controller.

Prestazione:

Rapporto massimo di estinzione DC:

In questo esperimento, al sistema non sono stati applicati segnali RF.È stata misurata l'estinzione pura della DC.

(1) La Figura 3 mostra la potenza ottica dell'uscita del modulatore, quando il modulatore è controllato al punto di picco.Mostra 3,71 dBm nel diagramma.

(2) La Figura 4 mostra la potenza ottica dell'uscita del modulatore, quando il modulatore è controllato sul punto Null.Mostra -46,73 dBm nel diagramma.Nell'esperimento reale, il valore varia intorno a -47dBm;e -46,73 è un valore stabile.

(3) Pertanto, il rapporto di estinzione DC stabile misurato è 50,4 dB.

Requisiti per un rapporto di estinzione elevato:

(1) Il modulatore del sistema deve avere un elevato rapporto di estinzione.La caratteristica del modulatore del sistema decide il massimo rapporto di estinzione che può essere raggiunto.

(2) È necessario prestare attenzione alla polarizzazione della luce di ingresso del modulatore.I modulatori sono sensibili alla polarizzazione.Una corretta polarizzazione può migliorare il rapporto di estinzione oltre 10 dB.Negli esperimenti di laboratorio, di solito è necessario un controller di polarizzazione.

(3) Controller di bias adeguati.Nel nostro esperimento sul rapporto di estinzione DC, è stato raggiunto un rapporto di estinzione di 50,4 dB.Mentre la scheda tecnica del produttore del modulatore elenca solo 40 dB.La ragione di questo miglioramento è che alcuni modulatori si spostano molto velocemente.I nostri controller di polarizzazione SCQ-RF-BC-ANY aggiornano la tensione di polarizzazione ogni secondo per garantire una risposta rapida.

Specifiche:

1 MER si riferisce al rapporto di estinzione del modulatore.Il rapporto di estinzione ottenuto è tipicamente il rapporto di estinzione del modulatore specificato nella scheda tecnica del modulatore.

2 CSO si riferisce al secondo ordine composito.Per misurare correttamente il CSO, la qualità lineare del segnale RF, dei modulatori e dei ricevitori deve essere

assicurato.Inoltre, le letture CSO del sistema possono variare durante il funzionamento a frequenze RF diverse.

3 Si noti che la potenza ottica in ingresso non corrisponde alla potenza ottica nel punto di polarizzazione selezionato.Si riferisce alla potenza ottica massima che il modulatore può esportare al controller quando la tensione di polarizzazione varia da −Vπ a +Vπ.

1 Alcuni modulatori MZ sono dotati di fotodiodi interni.La configurazione del controller deve essere scelta tra l'utilizzo del fotodiodo del controller o il fotodiodo interno del modulatore.Si consiglia di utilizzare il fotodiodo del controller per esperimenti di laboratorio per due motivi.Innanzitutto, il fotodiodo del controller ha garantito la qualità.In secondo luogo, è più semplice regolare l'intensità della luce in ingresso.Nota: se si utilizza il fotodiodo interno del modulatore, assicurarsi che la corrente di uscita del fotodiodo sia strettamente proporzionale alla potenza in ingresso.

2 Il pin polare viene utilizzato per commutare il punto di controllo tra Peak e Null in modalità di controllo Null (determinata dal pin di selezione modalità) o Quad+ e Quad- in modalità di controllo Quad.Se il ponticello del pin polare non è inserito, il punto di controllo sarà Null in modalità Null o Quad+ in modalità Quad.Anche l'ampiezza del sistema RF influenzerà il punto di controllo.Quando non è presente alcun segnale RF o l'ampiezza del segnale RF è piccola, il controller è in grado di bloccare il punto di lavoro sul punto corretto selezionato tramite il ponticello MS e PLR.Quando l'ampiezza del segnale RF supera una certa soglia, la polare del sistema verrà cambiata, in questo caso l'intestazione PLR ​​dovrebbe essere nello stato opposto, cioè il ponticello dovrebbe essere inserito se non lo è o tirato fuori se è inserito.

Applicazione tipica:

Il controller è facile da usare come segue:

Passo 1.Collegare la porta 1% dell'accoppiatore al fotodiodo del controller.

Passo 2.Collegare l'uscita della tensione di polarizzazione del controller (tramite SMA o un connettore a 2 pin da 2,54 mm) alla porta di polarizzazione del modulatore.

Passaggio 3.Fornire al controller tensioni CC di +15 V e -15 V.

Passaggio 4.Ripristina il controller e inizierà a funzionare.

NOTA.Assicurarsi che il segnale RF dell'intero sistema sia attivo prima di ripristinare il controller.
