Modulatore di intensità elettroottico / Modulatore di fase e driver
Elenco di modulatori e driver EO
-
Modulatore di fase
-
Modulatore di intensità
-

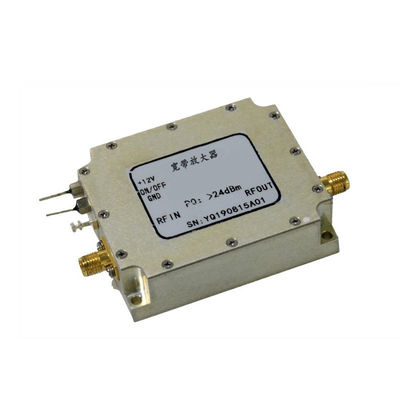

Autista

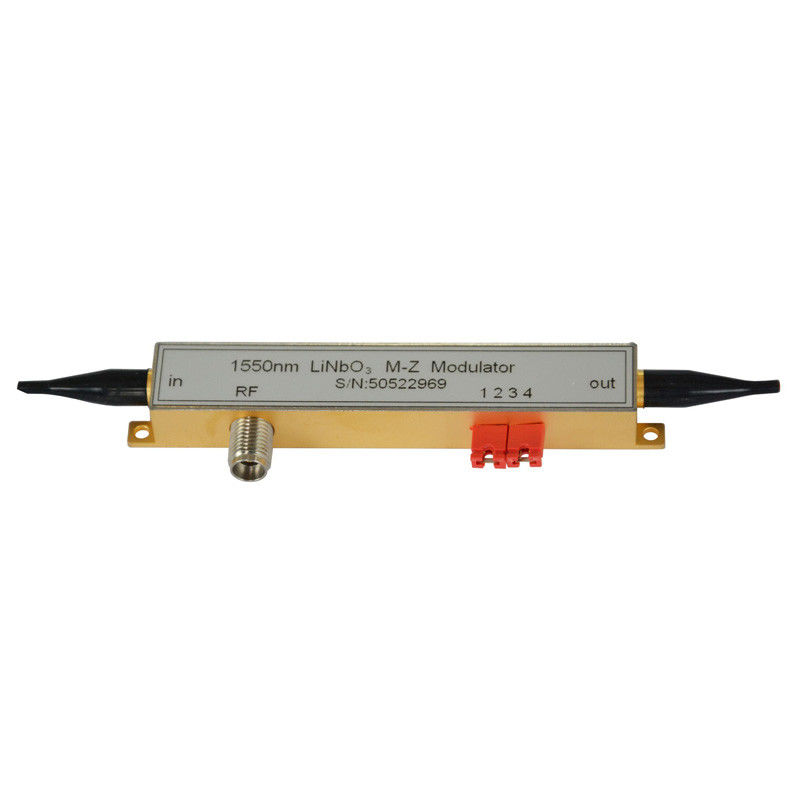

1. Modulatore di intensità elettroottico
Il modulatore di intensità elettro-ottico della serie STK-AM utilizza l'effetto elettro-ottico del niobato di litio e la struttura di interferenza Mach-Zehnder push-pull per ottenere la modulazione dell'intensità dei segnali ottici.È caratterizzato da una bassa perdita di inserzione, un'elevata larghezza di banda di modulazione, un elevato rapporto di estinzione, una bassa tensione a semionda e un'elevata potenza ottica di danno.Questo prodotto viene utilizzato principalmente per la conversione del segnale elettro-ottico nei sistemi di comunicazione in fibra ottica ad alta velocità, nella generazione di bande laterali luminose, nella generazione di impulsi luminosi con rapporto di estinzione elevato nella comunicazione quantistica, nel collegamento in fibra a microonde e in altri campi.
Caratteristiche principali
-
Lunghezze d'onda opzionali
-
Bassa tensione a semionda
-
Elevata larghezza di banda
-
Bassa perdita di inserzione
Applicazioni
-
Sistemi di comunicazione in fibra ottica ad alta velocità
-
Collegamento in fibra a microonde
-
Comunicazione quantistica
| Parametri |
Simbolo |
STK-AM-08 |
STK-AM-10 |
STK-AM-15-10G |
STK-AM-15-20G |
| Lunghezza d'onda |
|
830±40 |
1064±60 |
1550±100nm |
155±100nm |
| Perdita di inserzione |
I L |
<5dB |
<4dB |
<4dB |
<4,5dB |
| Perdita di ritorno ottico |
ORL |
-40dB |
-45dB |
-45dB |
-45dB |
| Larghezza di banda (-3dB) |
S21 |
2,5 GHz |
10GHz- |
10GHz |
20GHz |
| Tempo di salita 10%~90% |
tr |
150ps |
35ps |
35ps |
18ps |
Tensione a semionda
@50KHz, RF |
Vπ |
5 V |
4,5 V |
4V |
5 V |
| Tensione a mezza onda @Bias |
Vπ |
6V |
6V |
5 V |
5 V |
| Tasso di estinzione |
E.R |
28 dB |
30dB |
>25dB |
>25dB |
| Resistenza d'ingresso |
ZRF |
50 @RF, 1M @Bias |
| Interfaccia elettrica |
|
SMA(f) |
K(f) |
| Perdita di ritorno elettrico |
S11 |
<-10dB |
| Fibra in ingresso |
|
Allineamento asse lento PM Panda |
| Fibra in uscita |
|
Fibra monomodale o fibra PM |
| Connettore in fibra |
|
FC/APC o specificato dal cliente |
| Temperatura di esercizio |
Superiore |
-10~60°C |
| Temperatura di conservazione |
Tst |
-40~80°C |
| Potenza in ingresso RF |
Pi |
<28dBm |
| Massimo.potenza ottica in ingresso |
Po |
30 mW |
50 mW |
100 mW |
100 mW |
1.1 Modulatore di intensità elettroottico ad alto rapporto di estinzione da 1064 nm STK-AM-10
Caratteristiche principali
-
Operazione a 1064 nm
-
Bassa perdita di inserzione
-
Larghezza di banda 3dB 5GHz
-
Bassa tensione a semionda
-
Alto rapporto di estinzione >50 dB
Applicazioni
Il modulatore di intensità elettro-ottico ad alto rapporto di estinzione da 1064 nm integra due modulatori di intensità Mach-Zehnder con una struttura push-pull, che può raggiungere un rapporto di estinzione fino a 50 dB.Viene utilizzato nei campi della generazione di impulsi ottici ad alta velocità, del rilevamento delle fibre e del bloccaggio in modalità laser.
Diagramma a blocchi
| Parametri |
Simbolo |
minimo |
Tip. |
Massimo. |
Unità |
| Parametri ottici |
| Cristallo |
|
LiNbO3 X-Cut Y-Prop |
| Processo della guida d'onda |
|
SCIMMIA |
| Lunghezza d'onda |
|
980 |
1064 |
1100 |
nm |
| Perdita di inserzione* |
I L |
|
7 |
8 |
dB |
| Perdita di ritorno ottico |
ORL |
|
|
-40 |
dB |
| Tasso di estinzione @DC |
ER@DC |
50 |
|
|
dB |
| Rapporto di estinzione della polarizzazione* |
PER |
25 |
28 |
|
dB |
| Fibra |
Ingresso |
|
Panda PM980 |
| Produzione |
|
Panda PM980 |
| Connettore in fibra |
|
FC/PC,FC/APC o specificato dall'utente |
| Parametri Elettrici |
| Larghezza di banda (-3dB) |
S21 |
5 |
|
|
GHz |
| Tensione a semionda Vpi |
RF1 e RF2 |
Vπ@50KHz |
|
4.5 |
5 |
V |
| Bias1 e Bias2 |
Vπ@Bias |
|
4 |
5 |
V |
| Perdita di ritorno elettrico |
S11 |
|
-12 |
-10 |
dB |
| Impedenza di ingresso |
RF1 e RF2 |
ZRF |
50 |
|
| Bias1 e Bias2 |
ZBIAS |
1M |
|
| Connettore elettrico |
RF1 e RF2 |
|
SMA(f) |
| Bias1 e Bias2 |
|
4 pin |
*con connettore
Valutazioni massime assolute
| Parametri |
Simbolo |
Unità |
minimo |
Tip. |
Massimo. |
| Potenza ottica in ingresso |
Perno, massimo |
dBm |
|
|
10 |
| Potenza in ingresso RF |
|
dBm |
|
|
28 |
| Tensione di polarizzazione |
Bias |
V |
-15 |
|
15 |
| Temperatura di esercizio |
Superiore |
ºC |
-10 |
|
60 |
| Temperatura di conservazione |
Tst |
ºC |
-40 |
|
85 |
| Umidità |
RH |
% |
5 |
|
90 |
| Dimensione |
|
mm |
|
111x12,5x9 |
|
informazioni sull'ordine
-
STK-AM-10-BW-PP-FA/FP-HER
-
WL: lunghezza d'onda: 10-1064 nm
-
BW: larghezza di banda: 5G---5GHz
-
FA/FP—Connettore: FA---FC/APC;FP --- FC/PC
1.2 Modulatore di intensità elettroottico ad alto rapporto di estinzione da 1550 nm
Caratteristiche principali
-
Funzionamento in banda C ed L
-
Bassa perdita di inserzione
-
Larghezza di banda 3dB 10GHz
-
Rapporto di estinzione 35/40 dB
-
Bassa tensione a semionda
-
Fotodiodo di monitoraggio integrato
-
Telecordia GR-468-CORE
Applicazioni
-
Collegamento in fibra a microonde
-
Comunicazione quantistica
-
Generazione di impulsi ottici
-
Sistema di rilevamento a fibra ottica
-
Blocco modalità laser
Il modulatore di intensità elettro-ottico LiNbO3 ad alto rapporto di estinzione da 1550 nm basato sulla struttura push-pull MZ ha una bassa tensione a semionda e caratteristiche fisiche e chimiche stabili e il dispositivo ha un alto tasso di risposta, un alto rapporto di estinzione (> 40 dB) e è quindi ampiamente utilizzato nei collegamenti in fibra a microonde, nella comunicazione quantistica, nei sistemi ottici Q-switched, nel blocco della modalità laser e nel rilevamento delle fibre.
Diagramma schematico
| Parametri |
Simbolo |
minimo |
Tip. |
Massimo. |
Unità |
| Parametri ottici |
| Lunghezza d'onda |
|
1525 |
|
1565 |
nm |
| Perdita di inserzione (con connettore) |
I L |
|
4 |
5 |
dB |
| Perdita di ritorno ottico |
ORL |
|
|
-45 |
dB |
| Tasso di estinzione @DC |
ER@DC |
35 |
40 |
|
dB |
| Fibra |
Ingresso |
|
Panda PM Fujikura SM 15-P-8/125-UV/UV-400 |
| Produzione |
|
Panda PM Fujikura SM 15-P-8/125-UV/UV-400 |
| Interfaccia in fibra |
|
FC/PC,FC/APC o specificato dall'utente |
| Parametri Elettrici |
| Larghezza di banda (-3dB) |
S21 |
10 |
12 |
|
GHz |
| Tempo di salita (10%~90%) |
Tr |
35 |
|
|
p.s |
| Tensione a semionda Vpi |
RF |
Vπ@50KHz |
|
|
5 |
V |
| Pregiudizio |
Vπ@Bias |
|
|
6 |
V |
| Perdita di ritorno elettrico |
S11 |
|
-12 |
-10 |
dB |
| Reattività del fotodiodo |
RP |
10-3 |
|
|
A/I |
| Impedenza di ingresso |
RF |
ZRF |
50 |
|
| Pregiudizio |
ZBIAS |
1M |
|
| Interfaccia elettrica |
|
SMA(f) |
|
| Dimensione |
|
111x12,5x9 |
mm |
Valutazioni massime assolute
| Parametri |
Simbolo |
Unità |
minimo |
Tip. |
Massimo. |
| Potenza ottica in ingresso |
Perno, massimo |
dBm |
|
|
20 |
| Potenza in ingresso RF |
|
dBm |
|
|
28 |
| Tensione di polarizzazione |
Bias |
V |
-20 |
|
20 |
| Temperatura di esercizio |
Superiore |
ºC |
-10 |
|
60 |
| Temperatura di conservazione |
Tst |
ºC |
-40 |
|
85 |
| Umidità |
RH |
% |
5 |
|
90 |
Curva caratteristica
Informazioni per l'ordinazione: STK-AM-WL-BW-PP-FA/FP-ER
-
WL—Lunghezza d'onda: 15-1550 nm
-
BW—Larghezza di banda: 10G---10GHz 20G-20GHz
-
FA/FP—Connettore:FA---FC/APC;FP --- FC/PC
-
ER ---- Rapporto di estinzione: 35 dB, 40 dB

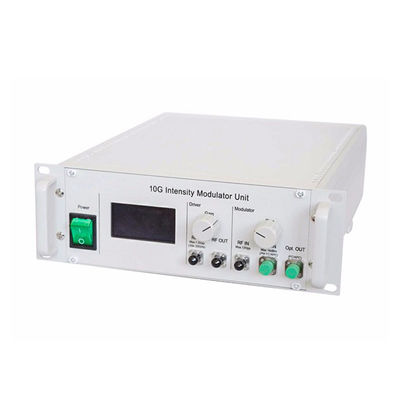

1.3 Modulatore elettro-ottico tutto in uno da 10 GB 1550 nm STK-MU-15-NRZ
Possiamo fornire il driver per gli elettromodulatori di cui sopra e integrare insieme il modulatore, l'amplificatore e i relativi controller.L'utente può impostare manualmente o automaticamente i punti di bias.Nella modalità di impostazione manuale, il bias può essere visualizzato e il modulatore EO e l'amplificatore funzionano individualmente.Nella modalità di impostazione automatica, l'utente può impostare vari punti di bias in base alla richiesta e il punto di bias viene bloccato e visualizzato.Le prestazioni di modulazione del modulatore non sono influenzate da fattori esterni come la temperatura ambientale e le vibrazioni.
| |
Simbolo |
minimo |
Tipico |
Massimo |
Unità |
| Parametri ottici |
| Lunghezza d'onda |
l |
1520 |
1550 |
1610 |
nm |
| Cristallo |
|
LiNbO3 |
| Perdita di inserzione |
@Picco |
I L |
|
4.5 |
5.5 |
dB |
| @Q |
I L |
|
7 |
8 |
dB |
| Perdita di ritorno ottico |
ORL |
|
|
-45 |
dB |
| Tasso di estinzione @DC |
ER@DC |
25 |
28 |
|
dB |
| Fibra |
Ingresso |
|
Panda PM Fujikura SM 15-P-8/125-UV/UV-400 |
| Produzione |
|
Corning SMF-28 |
| Parametri elettrici |
| Larghezza di banda (-3dB) |
S21 |
10 |
12 |
|
GHz |
| Velocità di lavoro |
|
10K |
|
12,5G |
bps |
| Formato del segnale di ingresso |
|
|
NRZ |
|
|
| Ampiezza del segnale di ingresso |
Vi |
0,25 |
0.4 |
0,8 |
Vpp |
| Voltaggio a semionda @10Gbps |
Vπ |
4.5 |
5.0 |
|
V |
| Rapporto di estinzione dinamica a 10 Gbps NRZ |
DER |
12 |
|
|
dB |
| Tempo di salita (10%-90%) |
Tr |
30 |
35 |
|
p.s |
| Vibrazioni aggiuntive* |
JitterRMS |
1.1 |
1.7 |
2.0 |
p.s |
| Guadagno di amplificazione |
G |
0 |
|
25 |
dB |
| Perdita dalle onde |
S11 |
|
-12 |
-10 |
dB |
| Impedenza di ingresso @ingresso RF |
ZRF |
|
50 |
|
W |
| Modalità di impostazione manuale |
| Tensione di polarizzazione |
Bias |
-10 |
|
10 |
V |
| Agg.precisione |
|
|
0,1 |
|
V |
| Modalità di impostazione automatica |
| Pregiudizio |
|
Nullo, Q+/-, Picco |
| Periodo di vibrazione |
F |
|
1 |
|
KHz |
| Ampiezza della vibrazione |
Vpp |
|
2%Vπ |
|
|
| Rapporto di estinzione armonica |
|
40 |
50 |
|
dB |
| Stabilità della potenza ottica |
DP |
|
|
0,1 |
dB |
| Dovere |
|
45 |
|
55 |
% |
| Altri parametri |
| Interfaccia di ingresso |
|
SMA(f) |
| Interfaccia ottica |
Ingresso |
|
FC/APC PM |
| Produzione |
|
FC/APCSM |
| Potenza di ingresso |
VCC |
220 CA |
V |
| Dimensione |
LxLxA |
270x300x90 |
mm |
| Peso |
|
<5 |
kg |
| Porta |
|
RS232 |
| Visualizza contenuto |
Manuale |
|
Guadagno di amplificazione, tensione di polarizzazione in tempo reale |
| Automatico |
|
Guadagno di amplificazione, bias Vpi, tensione di polarizzazione in tempo reale, stato di blocco del bias |
Informazioni sull'ordine:STK-MU-W-XX-BW-FB-YY-M/A
-
W: lunghezza d'onda come 15-1550 nm, 13-1310 nm, 10-1064 nm
-
XX: metodo di modulazione come NRZ, DPSK, DQPSK, DPQPSK, AN, PM
-
BW: larghezza di banda come 02-2.5G, 10-10G, 20-20G, 40-40G
-
FB: tipo di fibra di ingresso/uscita come PP (ingresso e uscita sono PM), PS (ingresso è PM e uscita è SM)
-
YY: connettore in fibra come FA-FC/APC, FP-FC/PC
-
M/A: modalità di controllo, M è manuale e A è automatico.

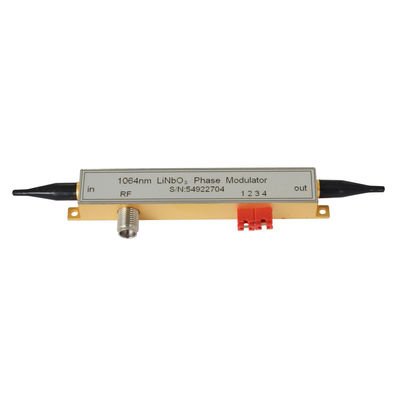

2. Modulatore di fase elettroottico
Il modulatore di fase elettro-ottico della serie STK-KY-PM utilizza l'effetto elettro-ottico del niobato di litio per ottenere la modulazione di fase dei segnali ottici e utilizza la diffusione del titanio o il processo di scambio protonico per fabbricare guide d'onda ottiche, che possono ottenere doppia polarizzazione o singola -modulazione di fase di polarizzazione.Ha una bassa perdita di inserzione, un'elevata larghezza di banda di modulazione, una bassa tensione a semionda, una potenza ottica ad alto danno, ecc. Questo prodotto viene utilizzato principalmente per il controllo del chirp ottico nei sistemi di comunicazione ottica ad alta velocità, il ritardo di fase nei sistemi di comunicazione coerente, la generazione di bande laterali ottiche, modulazione di fase nella comunicazione quantistica, riduzione dello scattering Brillouin stimolato (SBS) nei sistemi di comunicazione analogici in fibra ottica e altri campi.
Caratteristiche principali
-
Lunghezze d'onda opzionali
-
Bassa tensione a semionda
-
Bassa perdita di inserzione
-
Potenza ottica ad alto danno
Applicazioni
-
Sistemi di rilevamento a fibra ottica
-
Comunicazione in fibra ottica
-
Sintesi coerente laser
-
Ritardo di fase (movimento)
-
Comunicazione quantistica
| Parametri |
Simbolo |
STK-PM830-1 |
STK-PM1064-1 |
STK-PM1550-1 |
STK-PM1550-2 |
| Lunghezza d'onda |
|
830+/-40 |
1064+/-60 |
1550+/-50 nm |
| Perdita di inserzione |
I L |
<5dB |
<4dB |
<4dB |
4dB |
| Perdita di ritorno ottico |
ORL |
-40dB |
-45dB |
-45dB |
-40dB |
| Larghezza di banda (-3dB) |
S21 |
2,5 GHz |
10GHz- |
300 MHz |
10GHz |
| Tempo di salita 10%~90% |
tr |
150ps |
35ps |
1ns |
35ps |
| Vpi@50KHz |
Vπ |
5 V |
4,5 V |
4V |
4V |
| Resistenza d'ingresso |
ZRF |
50 |
1M |
50 |
| Interfaccia elettrica |
|
SMA(f) |
3 pin |
SMA(f) |
| Perdita di ritorno elettrico |
S11 |
<-10dB |
| Fibra di ingresso/uscita |
|
Allineamento asse lento PM Panda |
| Connettore in fibra |
|
FC/APC o specificato dal cliente |
| Temperatura di esercizio |
Superiore |
-10~60°C |
| Temperatura di conservazione |
Tst |
-40~80°C |
| Potenza in ingresso RF |
Pi |
<28dBm |
Ingresso massimo
potenza ottica |
Po |
30 mW |
100 mW |
100 mW |
100 mW |

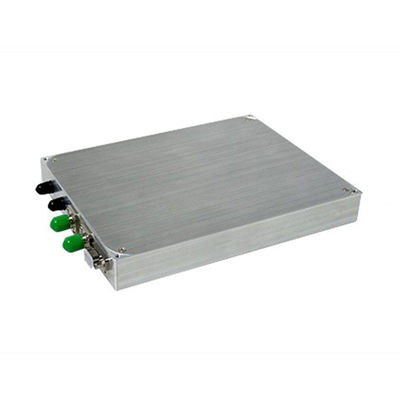

2.1 Moduli di modulazione ottica CS-SSB da 1550 nm
Il prodotto della serie STK-MU-SSB-15 è un modulo di modulazione ottica CS-SSB sviluppato dalla nostra azienda.Il modulo di modulazione integra doppi modulatori paralleli Mach-Zehnder, circuiti di controllo del punto di polarizzazione, splitter ibrido a 90 gradi, può ottenere una modulazione a banda laterale singola stabile e affidabile e può passare dal controllo della banda laterale sinistra a quella destra secondo necessità.Questo prodotto viene utilizzato principalmente nei sistemi di rilevamento in fibra Brillouin, nella fotonica a microonde, nel rilevamento di gas e in altri campi.
Caratteristiche principali
-
Banda C di lunghezza d'onda
-
Rapporto di soppressione della banda laterale:> 30 dB
-
Rapporto di soppressione della portante: >26dB
-
Bande laterali su e giù
-
Comodo da usare e affidabile
Applicazioni
| Parametri |
Simbolo |
minimo |
Tip. |
Massimo. |
Unità |
| Parametri della sorgente ottica portante (forniti dall'utente) |
| Tipo laser |
Sorgente DFB o sorgente sintonizzabile in lunghezza d'onda |
| Lunghezza d'onda |
l |
1510 |
|
1560 |
nm |
| Larghezza della linea |
Dn |
- |
|
1 |
MHz |
| Rapporto di estinzione della polarizzazione |
PER |
|
20 |
- |
dB |
| Energia |
Pi |
|
10 |
100 |
mW |
| Parametri delle specifiche del modulatore |
| Tipo di modulatore |
Modulatore MZ doppio parallelo X-cut |
| Larghezza di banda del modulatore S21@3dB |
BW |
10 |
12 |
- |
GHz |
| Perdita di inserzione |
I L |
|
7 |
8 |
dB |
| Perdita di rendimento |
RL |
-45 |
-50 |
- |
dB |
| Parametri del controller del bias |
| Controller automatico del bias di feedback |
|
Modalità jitter |
| Frequenza del segnale jitter |
|
400 |
1000 |
1400 |
Hz |
| Ampiezza del segnale jitter |
|
10 |
50 |
1000 |
mV |
| Punto di lavoro preimpostato |
|
Punto più basso |
| Segnale di uscita ottico CS-SSB |
| Intervallo di modulazione a banda laterale singola* |
F |
1 |
|
12 |
GHz |
| Potenza RF in ingresso |
PRF |
-5 |
|
5 |
dBm |
| Rapporto di soppressione della banda laterale a 1550 nm |
|
30 |
35 |
- |
dB |
| Rapporto di soppressione della portante a 1550 nm |
|
26 |
|
32 |
dB |
| Interfaccia |
| Fibra in ingresso |
|
Fibra a mantenimento della polarizzazione tipo Panda |
| Fibra in uscita |
|
Fibra a mantenimento della polarizzazione tipo Panda |
| Interfaccia in fibra ottica |
|
PM FC/APC Allineamento lento degli assi |
| Interfaccia del segnale RF di ingresso |
|
SMA(50Ω) |
| Interfaccia di comunicazione del controller di polarizzazione |
|
J30J |
| Altri parametri |
| Temperatura di esercizio |
A |
+15 |
- |
+35 |
ºC |
| Temperatura memorizzata |
Ts |
-40 |
- |
+75 |
ºC |
| Alimentazione elettrica |
V |
- |
15 |
- |
V |
| Dimensioni del modulo |
LWH |
160*125*20 mm |
| Peso |
|
- |
0,3 |
- |
Kg |
3. Modulo di azionamento per modulatore elettroottico
Caratteristiche principali
-
Larghezza di banda opzionale 10G, 20G, 40GHz
-
Guadagno> 25 dB
-
Uscita satura Max. 25 dBm (11 Vpp)
-
Tempo di salita Min.<8ps
-
Basso jitter
-
Alimentazione DC12V
-
Facile da usare
Applicazioni
-
Sistema di comunicazione in fibra ottica ad alta velocità
-
Comunicazione quantistica
-
Amplificazione dell'impulso al picosecondo
-
Sistema di rilevamento a fibra ottica
Elenco prodotti
Il driver del modulatore elettro-ottico della serie STK-KY-MD-XX è un amplificatore driver a banda larga e ad alto rendimento utilizzato principalmente per l'intensità elettro-ottica del niobato di litio e il modulatore di fase.La sua larghezza di banda operativa è fino a 30K ~ 40GHz e può raggiungere un'amplificazione del segnale a banda larga NRZ massima di 42 Gbps fino a 8 Vpp.Viene utilizzato principalmente nei sistemi di comunicazione in fibra ottica ad alta velocità, nella comunicazione quantistica, nell'amplificazione degli impulsi di picosecondi e nei sistemi di rilevamento in fibra ottica.
| Parametri |
Simbolo |
Unità |
STK-MD-10G |
STK-MD-10G-HO |
STK-MD-20G |
STK-MD-40G |
| Larghezza di banda (-3dB) |
S21-Alto |
GHz |
>10 |
>8 |
>20 |
>35 |
| S21-Basso |
KHz |
30 |
100 |
30 |
30 |
| Velocità dati |
|
bps |
100k~12,5G |
100k~10G |
100k~25G |
100k~42G |
| Guadagno |
G |
dB |
>26 |
>30 |
>28 |
>28 |
| Guadagna ondulazione |
DG |
dB |
<3 |
<3 |
<3 |
<3 |
| Ampiezza di uscita |
Va bene |
Vpp |
8 |
11 |
8 |
8 |
| Potenza di uscita saturata |
Sal |
dBm |
23 |
25 |
23 |
23 |
| Tempo di salita (10% -90%) |
Tr |
p.s |
35 |
40 |
18 |
8 |
| Jitter |
JitterRMS |
p.s |
<2 |
<2 |
<1 |
<1 |
| Isolamento |
S12 |
dB |
<-40 |
| Perdita di ritorno elettrico |
S11 |
dB |
<-12 |
<-10 |
<-10 |
<-10 |
| connettore RF |
|
|
SMA(f) |
K(f) |
| Tensione operativa |
VCC |
V |
|
CC 12 V |
| Corrente di lavoro |
Io |
mA |
|
<500 |
| Dimensioni |
LxLxA |
mm |
|
50x33x15 |
Valutazioni massime assolute
| Parametri |
Simbolo |
Unità |
minimo |
Tip. |
Massimo. |
| Ampiezza del segnale di ingresso |
Vin |
Vpp |
|
|
1.5 |
| Tensione operativa |
DC |
V |
11.5 |
|
13 |
| Temperatura di esercizio |
Superiore |
ºC |
-20 |
|
60 |
| Temperatura di conservazione |
Tst |
ºC |
-40 |
|
85 |
Curva caratteristica
Applicazione tipica
Il tuo messaggio deve contenere da 20 a 3000 caratteri!
