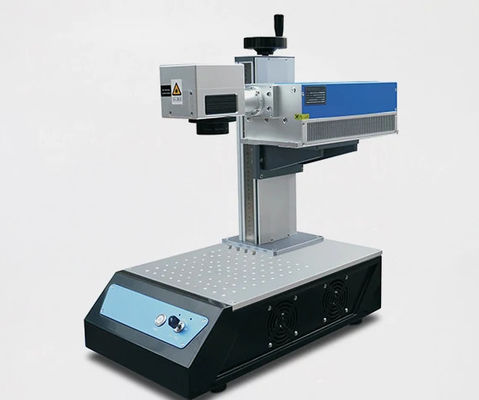

10WUV 3D-Marcatura laserMacine
ST-UV-3D-200specchio vibrante di tipo ha le caratteristiche di piccole dimensioni, elevata precisione di posizionamento, velocità di marcatura rapida, forte capacità anti-interferenza, ecc. Nel processo di marcatura dinamica, alta precisione di linea,senza deformazione, potenza uniforme, nessuna distorsione del modello.
specchio vibrante di tipo ha le caratteristiche di piccole dimensioni, elevata precisione di posizionamento, velocità di marcatura rapida, forte capacità anti-interferenza, ecc. Nel processo di marcatura dinamica, alta precisione di linea,senza deformazione, potenza uniforme, nessuna distorsione del disegno, le caratteristiche specifiche sono le seguenti:
Feature:
lAdottando il sistema software MM3D, supporta una varietà di formati di file e grafica vettoriale, modelli 3D, bitmap e importazione di codici a barre di testo, che è semplice, facile da capire,facile da usare e facile da usare.
Formato di marcatura 200 × 200 mm, abbassamento dell'altezza di marcatura a 80 mm.
Lo specchio vibrante 3D adotta la tecnologia di rilevamento di tipo fotoelettrico e il metodo di controllo PDM importato dagli Stati Uniti,combinando con la tecnologia di ricerca e sviluppo del Ministero dell'Aerospazio e il processo di produzione di livello militare, e possiede diritti di proprietà intellettuale indipendenti.
L'intero sistema adotta una progettazione ottimizzata per la compatibilità elettromagnetica, un elevato rapporto segnale/rumore e una forte capacità anti-interferenza.
L'impianto di carico per l'ottica del terzo asse (asse di messa a fuoco), la precisione dell'assemblaggio del motore, la struttura ragionevole, il coefficiente di attrito statico e lo spostamento zero sono ridotti,per garantire che il sistema di messa a fuoco abbia buone caratteristiche dinamiche.
Specifiche tecniche:
| laser |
Laser UV a 355 nm |
| Dimensione del formato |
200 × 200 mm |
| gamma di monitoraggio |
215 mm |
| Punto di messa a fuoco |
0.023 mm |
| Requisiti sul luogo dell'incidente |
0.7 mm |
| L'asse X&Y Lens Spot |
10 mm |
| temp |
| Velocità di marcatura |
6000 mm/s |
| velocità di posizionamento |
12000 mm/s |
| Velocità di scrittura |
600cps |
| Tempo di risposta del passo (1% della corsa completa) |
210 us |
| Tempo di risposta del passo (10% della corsa completa) |
710us |
| errore di tracciamento |
≤138 us |
| Precisione e errore |
| linearità |
990,9% |
| Ripetizione della precisione di posizionamento |
< 8 μRad. |
| errore di guadagno |
< 5 mRad. |
| Sostituzione zero (errore di origine del lotto) |
< 5 mRad. |
| Lungo tempo di deriva (8 ore di funzionamento continuo) |
< 0,5 mRad. |
| deriva proporzionale |
< 40 ppm/°C |
| derivazione del punto zero |
< 15μRad./°C |
| Potenza e segnale |
| Voltaggio di ingresso |
± 24VDC |
| corrente nominale |
4A |
| protocollo di interfaccia |
XY2-100 |
| Angolo di scansione meccanico |
± 12,5° |
| Temperatura di funzionamento, dimensioni |
| temperatura di funzionamento |
0°C~45°C |
| Temperatura di conservazione |
-10°C~60°C |
| Dimensioni del galvanometro (L × W × H) |
250X110X116 mm |
| Peso della lente |
≈ 4,23 kg |
Aindustria della stampa:
L GLASS
I carta
L Stampo di gomma
L macchine utensili di fascia alta
Molde di pneumatici
L Industria ambientale
Altri
- La tipografia.
L Impianto di produzione,
La fabbrica di alimenti e bevande.
L Aziende agricole
I alberghi,
Uso domestico.
I negozi di abbigliamento,
I lavori di costruzione,
I laboratori di riparazione di macchine,
La Compagnia di Pubblicità,
I Energia e miniere,
I Negozi di materiali da costruzione
- E' un'altra cosa.
