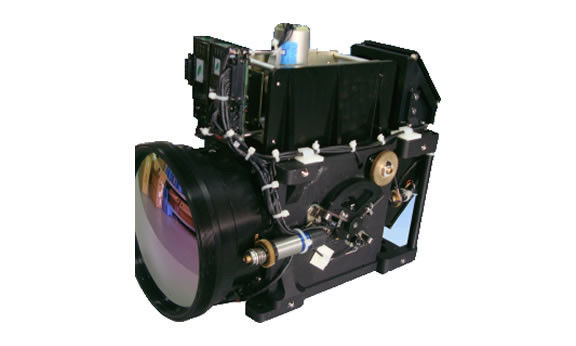

Moduli Thermal Imager/Infrarossi non raffreddati/Infrarossi raffreddati

Elenco delle termocamere

1. Moduli OEM a infrarossi non raffreddati
2. Modulo OEM a infrarossi raffreddato MW STJ-JIR-2641
3. Moduli a infrarossi raffreddati STJ-JIR-2645 MW
4. STJ-JIR-054 Modulo a infrarossi raffreddato super grandangolare
5. Modulo a infrarossi raffreddato a lungo raggio STJ-JIR-1100
6. STJ-JIR-2399 Modulo a infrarossi raffreddato a onde lunghe
7. STJ-JIR-2280 Modulo a infrarossi per il raffreddamento di grandi aree
8. STJ-JIR-2700 Modulo a infrarossi raffreddato ad alto frame rate InSb MW
9. Modulo a infrarossi raffreddato ad array lineare STJ-JIR-28G
10. STJ-IRC-26 Telecamera termica raffreddata multifunzione portatile
11. STJ-IRC-36 Termocamera portatile multifunzione non raffreddata
12. STJ-JIR-6311E Rilevatore cecchino

1. Moduli OEM a infrarossi non raffreddati

I moduli imager a infrarossi non raffreddati serializzati includono array sul piano focale 1280 × 1024, 640 × 512, 384 × 288, utilizzando una piattaforma di piccole dimensioni e basso consumo energetico, integrata con una varietà di algoritmi sviluppati in modo indipendente, in grado di soddisfare l'infrarosso di alta qualità di diversi utenti domanda di immagini.Questa serie di prodotti è adatta a tutti i tipi di termocamere a infrarossi non raffreddate e ai relativi sistemi fotoelettrici.

• Di piccole dimensioni e peso leggero, adatto per l'integrazione del sistema.
• Correzione manuale/automatica.
• Varie interfacce video sono opzionali.
• Forte adattabilità ambientale.
• Design ad alta affidabilità.

Specifiche tecniche del modulo 640×512

• Risoluzione: 640×512
• Dimensione dei pixel: 12μm×12μm
• Banda di risposta: 8~14μm
• Peso: ≤ 50 g
• Dimensione: ≤ 40mm×50mm×50mm (L×W×H)
• Alimentazione: Tensione: 10,0~32,0 V;Consumo energetico: ≤ 2,5 W, consumo energetico di picco ≤ 4 W
• Uscita video: PAL
• Temperatura di lavoro: -40℃～+55℃
• Temperatura di stoccaggio: -55℃～+70℃

2. Modulo OEM a infrarossi raffreddato STJ-JIR-2641 MW

STJ-JIR-2641 è composto da un obiettivo MWIR a tre FOV, rilevatori a infrarossi e circuito di elaborazione delle immagini.

• Banda di risposta: 3,7μm～4,8μm
• Rivelatore:
  • Tipo: MCT IRFPA
  • Risoluzione: 640×512
  • Dimensione dei pixel: 15μm×15μm
  • Numero F: 4
• Lunghezza focale: 30 mm/150 mm/500 mm
• Campo visivo: 18,3°×14,7°/3,7°×2,9°/1,1°×0,88°
• NETD: ≦35mk (temperatura ambiente 25℃)
• Orario di inizio:≦8min (temperatura ambientale 25℃)
• Peso: ≦6Kg
• Dimensioni: ≦300 mm×155mm×245mm (L×P×A)
• Alimentazione: DC 24V±10%, con ripple non superiore a 100mv
• La temperatura di funzionamento è compresa tra -30 ℃ ~ + 60 ℃
• Interfaccia video digitale (opzionale): invia immagini video tramite collegamento camerale al sistema di livello inferiore, inclusi segnale dati video e segnale di sincronizzazione.
• Video analogico: video CCIR standard
• Interfaccia di controllo: riceve il comando di controllo dal sistema di livello inferiore attraverso la porta seriale RS422.
• Interfaccia di alimentazione: l'imager riceve l'alimentazione tramite l'interfaccia di alimentazione.

3. Moduli a infrarossi raffreddati STJ-JIR-2645 MW

Queste specifiche stabilivano le caratteristiche tecniche del modulo 640×512 F4 MWIR.L'imager è composto da un rilevatore MWIR 640×512 F4, elettronica di elaborazione delle immagini, elettronica di potenza, connettore elettrico e struttura meccanica.

• Banda di risposta: 3,7 μm ~ 4,8 μm
• Rivelatore
• Tipo: MCT IRFPA
• Risoluzione: 640×512
• Dimensione dei pixel: 15μm×15μm
• Numero F: 4
• Lunghezza focale: 54 mm ~ 320 mm
• Campo visivo: WFOV: ≥10°×8°;NFOV: ≥1,7°×1,36°
• NETD: ≦25mk (temperatura ambiente 25℃)
• Orario di inizio: ≦8min (temperatura ambientale 25℃)
• Peso: ≤ 2,45 kg
• Dimensioni: ≤255 mm × 100 mm × 156 mm
• Alimentazione: DC 24V±10%, con ripple non superiore a 100mv
• Temperatura di funzionamento: -40℃～+55℃
• Interfaccia video digitale (opzionale): invia immagini video tramite collegamento camerale al sistema di livello inferiore, inclusi segnale dati video e segnale di sincronizzazione.
• Video analogico: video CCIR standard
• Interfaccia di controllo: riceve il comando di controllo dal sistema di livello inferiore attraverso la porta seriale RS422.
• Interfaccia di alimentazione: l'imager riceve l'alimentazione tramite l'interfaccia di alimentazione.

4. Modulo a infrarossi raffreddato super grandangolare STJ-JIR-054

La termocamera STJ-JIR-054 MWIR è composta principalmente da sistema ottico, rivelatore a infrarossi e componenti di refrigerazione, componenti del circuito di imaging e struttura meccanica.I componenti del circuito di imaging includono la scheda di alimentazione a infrarossi, la scheda di interfaccia di ingresso Camlink, la scheda digitale, la scheda di interfaccia di uscita video digitale e il rilevatore senza scheda filtro.

• Funzioni

• Correzione di non uniformità
• Messa a fuoco
• Immagine riflessa
• Commutazione immagine positiva e negativa
• 2 zoom elettronico
• Regolazione automatica/manuale della luminosità
• Regolazione automatica/manuale del guadagno
• Visualizza l'orario di lavoro cumulativo
• Sostituzione difettosa dei pixel
• Autocontrollo

• Rivelatori a infrarossi
  • Numero F: F4.
  • Lunghezza d'onda: 3μm~5μm.
  • Risoluzione: 640×512.
• Campo visivo ottico
  • Campo visivo: 35,49°×28,72°~1,84°×1,47°(±5%), zoom continuo.
  • Lunghezza focale: f＝15～300mm.
• Ora di inizio: ≤6,5 min (temperatura ambiente)
• NETD: ≤25mK (temperatura ambiente)
• Dimensioni: 250±10×132±10×135±10mm(L×W×H)
• Peso: ≤2,6 kg
• Potenza di lavoro: DC 24 V (± 2 V)
• Consumo energetico ≤50W.
• Temperatura di esercizio: -30℃~+60℃
• Temperatura di stoccaggio: -40℃～+70℃
• Interfaccia video: uscita video PAL;uscita video digitale Camlink.
• Interfaccia di controllo: porta seriale RS422.

5. Modulo a infrarossi raffreddato a lungo raggio STJ-JIR-1100

STJ-JIR-1100 è una termocamera che utilizza la radiazione della banda da 3,7 μm a 4,8 μm emessa dal bersaglio.STJ-JIR-1100 è operativo dall'oscurità alla luce del sole.È composto da lente a onde medie a zoom continuo, rilevatore di infrarossi a onde medie e circuito di elaborazione delle immagini.

• Correzione della non uniformità (correzione automatica all'avvio, vari metodi di correzione manuale nel processo operativo);
• Continua Zoom;
• Messa a fuoco elettrica;
• Regolazione automatica dell'offset (luminosità)/guadagno (contrasto);
• Regolazione manuale dell'offset/guadagno;
• Rotazione immagine: asse X, asse Y e punto centrale;
• Miglioramento del bordo dell'immagine;
• Sostituzione difettosa dei pixel;
• zoom digitale 2x;
• Polarità dell'immagine (nero caldo/bianco caldo);
• Modalità foto: immagine congelata/attiva;
• Mira a croce: mostra/nascondi.

Specifiche tecniche

• Banda di risposta: 3,7 μm ~ 4,8 μm
• Rivelatore a infrarossi
  1. Tipo: MCT raffreddato
  2. Risoluzione: 640×512
  3. Fa/#: 4
  4. Dimensione dei pixel: 15μm×15μm
• Lunghezza focale: 88 mm ~ 1100 mm
• Campo visivo: 6,24°×5°～0,5°×0,4°
• Zoom elettronico: 2×, 4×
• NETD: ≤30mk (temperatura ambientale 25℃)
• Orario di inizio: ≤8min
• Peso: ≤60 kg;
• Dimensioni: 780 × 340 × 420 mm (L × A × P).
• Alimentazione: DC 24V±10%, con ripple non superiore a 100mV.
• Temperatura di funzionamento: -30℃~65℃.
• Temperatura di stoccaggio: -40℃~70℃.
• Interfaccia video digitale (opzionale): invia l'immagine video tramite LVDS al sistema, inclusi il segnale dati video e il segnale di sincronizzazione.
• Video analogico: video CCIR standard.
• Interfaccia di controllo: riceve il comando di controllo dal sistema attraverso la porta seriale RS422 o RS232.
• Interfaccia di alimentazione: la telecamera riceve l'alimentazione tramite l'interfaccia di alimentazione.

6. Modulo a infrarossi raffreddato a onda lunga STJ-JIR-2399

Il modulo include un array sul piano focale di raffreddamento 640 × 512, dotato di un dispositivo frigorifero a bassa temperatura, che può penetrare efficacemente fumo, nebbia e foschia, ottenere un rilevamento ad alta sensibilità di bersagli in ambienti complessi ed è adatto a vari tipi di optoelettronica piattaforma di sistema.

• Lunga distanza di rilevamento
• Alta qualità dell'immagine
• Obiettivi piccoli migliorati
• Forte adattabilità ambientale
• Interfaccia ricca e forte espandibilità

Specifiche tecniche

• Rivelatore

• Matrice dell'area di raffreddamento a onda lunga.
• Risoluzione: 640×512.
• Banda di risposta: 7～9μm.
• Numero F: F2.

• Uscita video: video composito standard (PAL) / uscita video digitale estendibile (LVDS o CameraLink).
• Interfaccia meccanica: flangia / interfaccia filettata / o specificata dall'utente.
• Contrasto dell'immagine, luminosità dell'immagine, regolazione del guadagno: regolazione manuale/adattativa.
• Polarità: display calore nero / calore bianco.
• Temperatura di funzionamento: -40℃~+65℃.

7. Modulo a infrarossi per il raffreddamento a matrice di grandi dimensioni STJ-JIR-2280

Il modulo a infrarossi per il raffreddamento dell'array ad ampia area utilizza rilevatori del tipo di raffreddamento dell'array ad area 1280×1024 con alta risoluzione, prestazioni stabili e facile integrazione del sistema.Può essere utilizzato nella ricerca di ricognizione, rilevamento e tracciamento del bersaglio, monitoraggio della sicurezza e altri campi.

• Array ad ampia area con alta risoluzione.
• Alta sensibilità e velocità di risposta rapida.
• Immagini nitide e chiare.
• Basso consumo energetico e buona affidabilità.

Specifiche tecniche

• Tipo di rivelatore: raffreddamento area array.
• Risoluzione: 1280×1024.
• Dimensione dei pixel: 15um × 15um.
• Numero F: F4/F5.5/F3.
• NETD: ＜25mK@50Hz(25℃).
• Frequenza fotogrammi: 50Hz max.
• Interfaccia di uscita Vdeo: video digitale con collegamento alla fotocamera.
• Altre interfacce: supporta la funzione di trigger esterno.

8. Modulo a infrarossi raffreddato InSb MW ad alto frame rate STJ-JIR-2700

Il modulo a infrarossi raffreddato a onde medie InSb 640 × 512 STJ-JIR-2700 utilizza algoritmi avanzati di elaborazione delle immagini, combinati con l'elevata sensibilità dei materiali InSb, per ottenere il rilevamento, la ricerca, l'identificazione e il tracciamento a infrarossi di obiettivi ad alta velocità, ampiamente utilizzato nel pod fotoelettrico aereo, nel sistema di allarme a infrarossi, nel sistema di tracciamento e targeting fotoelettrico, ecc.

• Frequenza fotogrammi alta 200Hz.
• Ampia gamma dinamica.
• Ottimizzazione dinamica dell'immagine ad alte prestazioni.
• Correzione di disuniformità, conversione di polarità.
• Regolazione automatica/manuale della luminosità.
• Guadagno regolazione automatica/manuale.

Specifiche tecniche

• Banda di risposta: 3,7±0,2 mm～4,8±0,2 mm.
• Tipo di rilevatore: 640 × 512.
• Numero F: F4 (Opzionale F2, F5.5).
• Dimensione dei pixel: 15um × 15um.
• Frequenza dei fotogrammi dell'immagine: 200 Hz (uscita a dimensione intera).
• NETD: ≤30mK@200Hz(25℃).
• Interfaccia di uscita video: video digitale con collegamento telecamera a un canale, video analogico PAL a un canale.

9. Modulo a infrarossi raffreddato ad array lineare STJ-JIR-28G

Il modulo a infrarossi raffreddato ad array lineare STJ-28G 480 × 6 adotta l'imaging integrato panoramico / sguardo, che può produrre immagini intuitive e chiare, può essere installato su veicoli, navi e altre piattaforme e ottenere il monitoraggio e il monitoraggio di tutte le condizioni atmosferiche di aria, mare e obiettivi a terra.

• Buona stabilità dell'asse ottico.
• Tempo di lavoro continuo lungo.
• Forte adattabilità ambientale.

Specifiche tecniche

• (1) Rilevatore
• Banda di risposta: 7,7～10,3μm.
• Risoluzione: 480×6.
• Numero F: 2.61.
• Dimensione dei pixel: 28μm × 38μm.
• (2) Lunghezza focale: 97 mm/194 mm.
• (3) Peso: ≤22 kg.
• (4) Dimensioni: ≤545×270×225mm(L×H×W).
