Dettagli:
|
Evidenziare: | Strumento laser portatile,strumento laser compatto,piccolo telemetro laser compatto |
---|

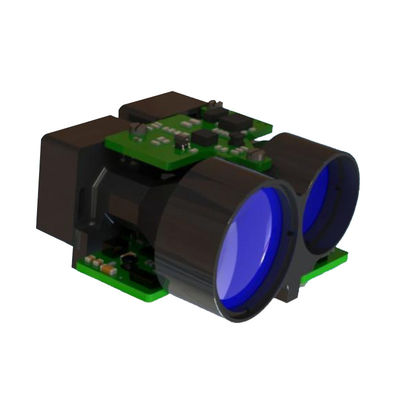

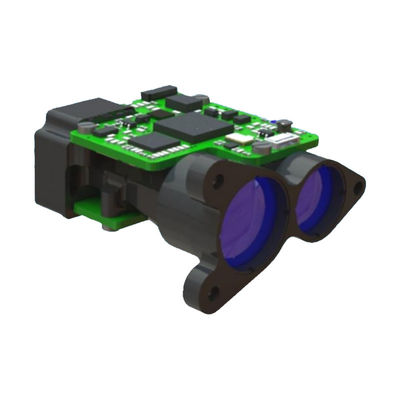

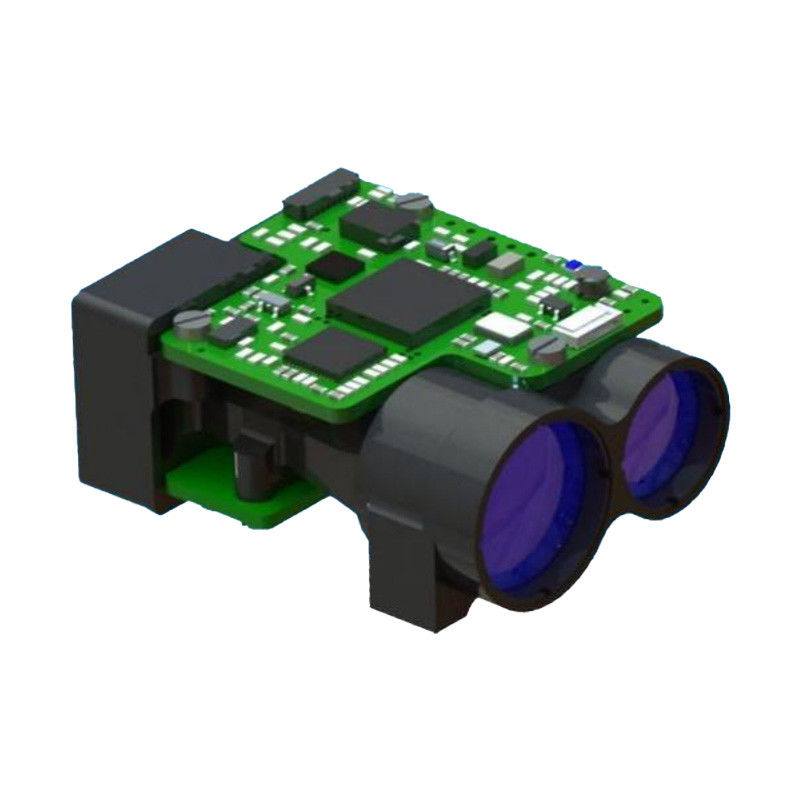

Il telemetro del laser di serie di STDY-YA e di STDY-DA è compatto nella progettazione e facile da integrare. La sorgente luminosa di lavoro è diodo laser a semiconduttore 905nm e 1550nm. Le caratteristiche sono tempo di impiego e basso consumo energetico lunghi. Ed è ampiamente usato in baccello disperso nell'aria, piattaforma girevole del veicolo, strumento tenuto in mano di osservazione, altimetro, telescopio, mirino, progetto del mirino ed altra attrezzatura fotoelettrica, incontrare l'aviazione, la nave, il veicolo, la polizia, la energia elettrica ferroviaria e, la comunicazione, la geologia, la costruzione, la protezione antincendio, la silvicoltura, le applicazioni all'aperto ed altre applicazioni.
Modello | STDY-DA1000 | STDY-DA1500 |
Lunghezza d'onda | 905nm | |
Gamma | 20m~1000m | 20m~1500m |
Accuratezza di gamma | ≤±2m | |
Frequenza di gamma | 1Hz | |
Tasso accurato | ≥98% | |
Apertura di accettazione | 17mm | |
Connettore | TTL | |
Tensione di rifornimento | 5V±0.5V | |
Consumo di energia | ≤2W | |
Dimensione | 45mmx44mmx21mm | |
Peso | ≤35g | |
Temperatura di funzionamento | -40℃~+55℃ |
Modello | STDY-DA2000 | STDY-DA2500 |
Lunghezza d'onda | 905nm | |
Gamma | 20m~2000m | 30m~2500m |
Accuratezza di gamma | ≤±2m | |
Frequenza di gamma | 1Hz | |
Tasso accurato | ≥98% | |
Apertura di accettazione | 17mm | |
Connettore | TTL | |
Tensione di rifornimento | 5V±0.5V | |
Consumo di energia | ≤2W | |
Dimensione | 50.5mmx37mmx22mm | |
Peso | ≤45g | |
Temperatura di funzionamento | -40℃~+55℃ |
Modello | STDY-DA3000 | STDY-DA3500 |
Lunghezza d'onda | 905nm | |
Gamma | 20m~3000m | 30m~3500m |
Accuratezza di gamma | ≤±2m | |
Frequenza di gamma | 1Hz | |
Tasso accurato | ≥98% | |
Apertura di accettazione | 24mm | |
Connettore | TTL | |
Tensione di rifornimento | 5V±0.5V | |
Consumo di energia | ≤2W | |
Dimensione | 50mmx49.5mmx29mm | |
Peso | ≤65g | |
Temperatura di funzionamento | -40℃~+55℃ |
Modello | STDY-YA2000 | STDY-YA2500 |
Lunghezza d'onda | 1550nm | |
Gamma | 30m~2000m | 30m~2500m |
Accuratezza di gamma | ≤±2m | |
Frequenza di gamma | 1Hz | |
Tasso accurato | ≥98% | |
Apertura di accettazione | 17mm | |
Connettore | TTL | |
Tensione di rifornimento | 5V±0.5V | |
Consumo di energia | ≤3W | |
Dimensione | 51mmx37mmx22mm | |
Peso | ≤45g | |
Temperatura di funzionamento | -40℃~+55℃ |
Modello | STDY-YA2000A | STDY-YA2500A |
Lunghezza d'onda | 1550nm | |
Gamma | 30m~2000m | 30m~2500m |
Accuratezza di gamma | ≤±2m | |
Frequenza di gamma | 1Hz | |
Tasso accurato | ≥98% | |
Apertura di accettazione | 17mm | |
Connettore | TTL | |
Tensione di rifornimento | 5V±0.5V | |
Consumo di energia | ≤3W | |
Dimensione | 50.5mmx45.5mmx29mm | |
Peso | ≤45g | |
Temperatura di funzionamento | -40℃~+55℃ |
Modello | STDY-YA3000 | STDY-YA3000A |
Lunghezza d'onda | 1550nm | |
Gamma | 30m-3000m | |
Accuratezza di gamma | ≤±2m | |
Frequenza di gamma | 1Hz | |
Tasso accurato | ≥98% | |
Apertura di accettazione | 24mm | |
Connettore | TTL | |
Tensione di rifornimento | 5V±0.5V | |
Consumo di energia | ≤3W | |
Dimensione | 51mmx50mmx29mm | 51mmx55mmx40mm |
Peso | ≤65g | |
Temperatura di funzionamento | -40℃~+55℃ |
Le serie di STDY-DYC di piccoli e medi telemetri del laser sono compatte, facili da installare e funzionare. La sorgente luminosa di lavoro è un laser a stato solido sicuro della banda dell'occhio umano. Le caratteristiche sono tempo di impiego e basso consumo energetico lunghi. Può fornire la personalizzazione profonda secondo i bisogni differenti. Ed è ampiamente usato in baccello disperso nell'aria, piattaforma girevole del veicolo, strumento tenuto in mano di osservazione, altimetro, telescopio, mirino, progetto del mirino ed altra attrezzatura fotoelettrica, incontrare l'aviazione, la nave, il veicolo, la polizia, la energia elettrica ferroviaria e, la comunicazione, la geologia, la costruzione, la protezione antincendio, la silvicoltura, le applicazioni all'aperto ed altre applicazioni.
Modello | STDY-DYC3000 | STDY-DYC4000 | STDY-DYC5000 |
Lunghezza d'onda | 1535nm | 1535nm | 1535nm |
Gamma | 15m~3000m | 50m~4000m | 50m~5000m |
Accuratezza di gamma | ≤±2m | ≤±2m | ≤±2m |
Frequenza di gamma | ≥1Hz | ≥1Hz | ≥1Hz |
Tasso accurato | ≥98% | ≥98% | ≥98% |
Angolo di divergenza | ≤0.65mrad | ≤0.6mrad | ≤0.7mrad |
Apertura di accettazione | 18mm | 21mm | 25mm |
Connettore | TTL | RS422 | RS422 |
Tensione di rifornimento | 12V±2V | 12V±2V | 12V±2V |
Consumo di energia | ≤2W | ≤3W | ≤3W |
Dimensione | 50mmx36mmx24mm | 57mmx50mmx30mm | 61mmx43mmx32mm |
Peso | ≤56g | ≤75g | ≤85g |
Temperatura di funzionamento | -40℃~+55℃ | -40℃~+55℃ | -40℃~+55℃ |
Modello | STDY-DYC6000 | STDY-DYC7000 | STDY-DYC8000 | STDY-DYC9000 |
Lunghezza d'onda | 1535nm | 1535nm | 1535nm | 1535nm |
Gamma | 20m~6000m | 20m~7000m | 80m~8000m | 80m~9000m |
Accuratezza di gamma | ≤±2m | ≤±2m | ≤±2m | ≤±2m |
Frequenza di gamma | ≥1Hz | ≥1Hz | ≥1Hz | ≥1Hz |
Tasso accurato | ≥98% | ≥98% | ≥98% | ≥98% |
Angolo di divergenza | ≤0.3mrad | ≤0.3mrad | ≤0.5mrad | ≤0.5mrad |
Apertura di accettazione | 34mm | 34mm | 42mm | 42mm |
Connettore | RS422 | RS422 | RS422 | RS422 |
Tensione di rifornimento | 7.5V±1.5V | 7.5V±1.5V | 12V±2V | 12V±2V |
Consumo di energia | ≤2W | ≤2W | ≤3W | ≤3W |
Dimensione | 80x59x45mm | 80x59x45mm | 86x66x45mm | 86x66x45mm |
Peso | ≤120g | ≤120g | ≤145g | ≤145g |
Temperatura di funzionamento | -40℃~+55℃ | -40℃~+55℃ | -40℃~+55℃ | -40℃~+55℃ |
Modello | STDY-DYC6000A | STDY-DYC7000A |
Lunghezza d'onda | 1535nm | |
Gamma | 20m~6000m | 20m~7000m |
Accuratezza di gamma | ≤±2m | |
Frequenza di gamma | 1Hz | |
Tasso accurato | ≥98% | |
Angolo di divergenza | ≤0.3mrad | |
Apertura di accettazione | 34mm | |
Connettore | TTL | |
Tensione di rifornimento | 7.5V±1.5V | |
Consumo di energia | ≤2W | |
Dimensione | 81mmx57.5mmx41.5mm | |
Peso | ≤125g | |
Temperatura di funzionamento | -40℃~+55℃ |
Modello | STDY-DYC6000B |
Lunghezza d'onda | 1535nm |
Gamma | 50m~6000m |
Accuratezza di gamma | ≤±2m |
Frequenza di gamma | 1Hz |
Tasso accurato | ≥98% |
Angolo di divergenza | ≤0.7mrad |
Apertura di accettazione | 34mm |
Connettore | RS422 |
Tensione di rifornimento | 28V±6V |
Consumo di energia | ≤3W |
Dimensione | 87mmx52mmx41mm |
Peso | ≤195g |
Temperatura di funzionamento | -40℃~+55℃ |
Modello | STDY-DYC100X | STDY-DYC100XA |
Lunghezza d'onda | 1535nm | |
Gamma | 50m~10000m | 80m~10000m |
Accuratezza di gamma | ≤±2m | |
Frequenza di gamma | 1Hz | |
Tasso accurato | ≥98% | |
Angolo di divergenza | ≤0.5mrad | |
Apertura di accettazione | 48mm | |
Connettore | RS422 | |
Tensione di rifornimento | 28V±6V | |
Consumo di energia | ≤4W | |
Dimensione | 107mmx84mmx56mm | |
Peso | ≤230g | ≤290g |
Temperatura di funzionamento | -40℃~+55℃ |
Le serie di STDY-DYC di cercatori a medio raggio sono compatte e facili da installare e funzionare. La sorgente luminosa di lavoro è un laser a stato solido sicuro della banda dell'occhio umano. Le caratteristiche di sono lungamente tempo di impiego e basso consumo energetico. Può fornire la personalizzazione profonda secondo i bisogni differenti. Ed è ampiamente usato in baccello disperso nell'aria, piattaforma girevole del veicolo, strumento tenuto in mano di osservazione, altimetro, telescopio, mirino, progetto del mirino ed altra attrezzatura fotoelettrica, incontrare l'aviazione, la nave, il veicolo, la polizia, la energia elettrica ferroviaria e, la comunicazione, la geologia, la costruzione, la protezione antincendio, la silvicoltura, le applicazioni all'aperto ed altre applicazioni.
Modello | STDY-DYC250X | STDY-DYC300X |
Lunghezza d'onda | 1535nm | |
Gamma | 300m~25000m | 300m~30000m |
Accuratezza di gamma | ≤±5m | |
Frequenza di gamma | 1Hz | |
Tasso accurato | ≥98% | |
Angolo di divergenza | ≤0.4mrad | |
Apertura di accettazione | 48mm | 65mm |
Connettore | RS422 | |
Tensione di rifornimento | 28V±6V | |
Consumo di energia | ≤10W | |
Dimensione | 245mmx113mmx85mm | 133mmx122mmx76mm |
Peso | ≤2100g | ≤1000g |
Temperatura di funzionamento | -40℃~+55℃ |
La serie di STDY-DYB di piccolo fotometro del laser è pompata dal semiconduttore, che può trasmettere l'impulso del laser e ricevere l'eco del laser per ottenere le informazioni di distanza dell'obiettivo misurato. Emette gli impulsi del laser in una codifica precisa specificata o in un modo sincrono esterno fornire i punti di laser di orientamento dell'semi-attivo per le armi guidate a laser. Il prodotto è adatto ad attrezzatura a terra di ricognizione, a torretta del veicolo, a torretta della nave, ad elicottero ed a carico fotoelettrico del UAV.
Modello | STDY-DYB025 | STDY-DYB040 | STDY-DYB060 | STDY-DYB100 |
Lunghezza d'onda | 1064nm | 1064nm | 1064nm | 1064nm |
Energia media | ≥25mJ | ≥40mJ | ≥60mJ | ≥100mJ |
Instabilità di energia | ≤10% | ≤10% | ≤10% | ≤10% |
Angolo di divergenza | ≤0.5mrad | ≤0.4mrad | ≤0.4mrad | ≤0.25mrad |
Stabilità di asse ottico | ≤0.05mrad | ≤0.05mrad | ≤0.05mrad | ≤0.05mrad |
Gamma | 100m~5000m | 300m~5000m | 300m~8000m | 300m~20000m |
Distanza di irradiamento | ≥2000m | ≥4000m | ≥5000m | ≥13000m |
Frequenza di esposizione | 20Hz | 20Hz | 20Hz | 20Hz |
Codice preciso di frequenza | 45ms~56ms | 45ms~56ms | 45ms~56ms | 45ms~56ms |
Codifica dell'accuratezza | ±2.5us | ±2.5us | ±2.5us | ±2.5us |
Larghezza di impulso | 15ns±5ns | 15ns±5ns | 15ns±5ns | 15ns±5ns |
Tensione di rifornimento | 28V±6V | 28V±6V | 28V±6V | 28V |
Peso | ≤450g | ≤1000g | ≤1500g | ≤2800g |
Dimensione | 91x6851.5mm | 112x62x57mm | 180x100x78mm | 239x116x81mm |
Temperatura di funzionamento | -40℃~+55℃ | -40℃~+55℃ | -40℃~+55℃ | -40℃~+55℃ |
Connettore | RS422 | RS422 | RS422 | RS422 |
