Evidenziare: | Strumento laser da 190 nm,strumento laser da 25 um,misuratori di potenza laser da 5000 W |
---|
Un misuratore di potenza laser è costituito da un sensore di potenza laser (o chiamato testa del rivelatore), un'unità di visualizzazione e relativi accessori.I nostri sensori possono misurare i raggi laser alle lunghezze d'onda del laser da 190nm a 25um e una potenza laser massima di 5000W.Questi misuratori di potenza sono utilizzati nella misurazione e nel monitoraggio della potenza del laser.
Intervallo spettrale rilevabile: da 0,19 a 25 μm

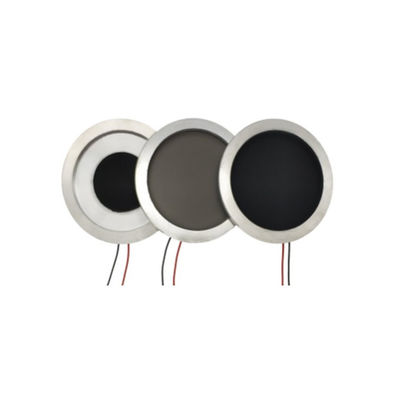

I sensori e i monitor sono sensibili e quindi possono essere utilizzati per monitorare la potenza del laser all'interno di laser e macchine laser per il monitoraggio puntuale.Può essere utilizzato anche in misuratori di potenza laser compatti e portatili.
Specifiche personalizzabili
Dimensione dell'apertura del rivelatore ≤ 50 mm
Applicabile alla gamma a banda larga da UV a medio infrarosso
Incertezza di misura inferiore all'1%.
Specifiche generali
Gamma spettrale (μm) | 0.19 - 25 | ||
Potenza massima (W) | Dimensione del radiatore di riferimento e dimensione del punto luminoso | ||
Apertura massima del rivelatore (mm) | ≤ 50 | ||
Uniformità (±%) | <1, <3, <5 | ||
Incertezza di misura (±%) | < 1 | ||
Non linearità con la potenza (±%) | < 1 | ||
Precisione della potenza (±%) | < 2,5 | ||
Tipo di rilevatore | MA | quartier generale | VG |
Densità di potenza media massima | 20kW/cm²,40W,CW | 0,5kW/cm²,40W,CW | 0,05kW/cm²,40W,CW |
Massima densità di energia | 0,15J/cm², 1064nm,1ns | 0,25 J/cm², 1064 nm, 1 ns | 1,6J/cm²,1064nm,1ns |
Specifiche
Dimensioni e tipi di sensore (mm) | Dimensioni dissipatore (mm) | Metodo di raffreddamento | Tempo di risposta (sec.) | Apertura massima del rivelatore (mm) | Scala di potenza |
Sensore Φ32 x 3 o | 38x38x29 | Raffreddato ad aria | < 1 | 19 | 10mW - 10W |
Sensore Φ44 x 3 a | 57x57x44 | Raffreddato ad aria | < 1 | 19 | 10mW - 20W |
Sensore Φ44 x 3 a | 65x65x50 | Raffreddato ad aria | < 1 | 19 | 10mW - 40W |
Sensore Φ44 x 3 b | 6x65x95 | Ventilato | < 1 | 19 | 10mW - 150W |
Sensore Φ72 x 3 c | 100x100x80 | Raffreddato ad aria | < 2 | 40 | 100mW - 100W |
Sensore Φ72 x 3 d | 125x125x95 | Raffreddato ad aria | < 2,5 | 40 | 100mW - 200W |
Sensore Φ72 x 4 e | 100x100x09 | Ventilato | < 2,5 | 40 | 100mW - 250W |
Sensore Φ72 x 5 f | 125x125x136 | Ventilato | < 3,5 | 40 | 300mW - 350W |
I sensori possono essere utilizzati per il monitoraggio online della potenza del laser nei sistemi di lavorazione laser.Vari segnali di uscita e gamma di spettro sono disponibili su richiesta.
Specifiche personalizzabili
Dimensioni dell'apertura del rivelatore ≤ 50 mm
La lunghezza d'onda spettrale o la gamma spettrale è disponibile
Vari tipi di uscita del segnale
Numero parte | STCH-020-MA-19 | STCH-050-MA-19 | STCH-050-MA-19A |
Segnale di uscita | Analogico/RS232 digitale/USB digitale | Analogico/RS232 digitale/USB digitale | Analogico/RS232 digitale/USB digitale |
Gamma spettrale, μm | 0.19 - 25 | 0.19 - 25 | 0.19 - 25 |
Potenza minima, mW | 10 | 30 | 30 |
Potenza massima (W) Standalone | 10 | 15 | 15 (cont), 25 (12 min), 50 (4 min) |
Potenza massima (W) Dissipatore | 20 | 50 | 50 |
Capacità di misurazione | |||
Risoluzione, mW | 0.2 | 0,5 | 0,5 |
Incertezza di misura, ±% | < 1 | < 1 | < 1 |
Non linearità con la potenza, ±% | < 1 | < 1 | < 1 |
Precisione di potenza, ±% | < 3 | < 3 | < 3 |
Tempo di risposta, sec. | < 1 | < 1 | < 1 |
Tipo di rilevatore | MA | MA | MA |
Apertura del rivelatore, mm | 19 | 19 | 19 |
Soglia di danno | |||
Densità di potenza media massima | 20kW/cm²,10W,CW | 20kW/cm²,10W,CW | 20kW/cm²,10W,CW |
Massima densità di energia | 0,15J/cm², 1064ns, 1ns | 0,15J/cm², 1064ns, 1ns | 0,15J/cm², 1064ns, 1ns |
Caratteristiche fisiche | |||
Dimensioni, mm | 50 × 50 × 29 | 60 × 60 × 29 | 60 × 60 × 58 |
Metodo di raffreddamento | Raffreddato ad aria | Raffreddato ad aria | Raffreddato ad aria |
Lunghezza cavo, mt | 1.5 | 1.5 | 1.5 |
Raffreddato ad aria
Dimensioni dell'apertura del rivelatore 10/19 mm
La lunghezza d'onda spettrale o la gamma spettrale è disponibile
Funzione di test energetico a impulso singolo
Collegare l'interfaccia di uscita USB con la porta del PC
Fino a 80 W in 1 min
Numero parte | STCH-20F-MA-10 | STCH-20F-HQ-10 | STCH-20F-VG-10 | STCH-40F-MA-19 | STCH-40F-HQ-19 | STCH-40F-VG-19 |
Gamma spettrale, μm | 0.19 - 25 | 0.19 - 25 | 0.19 - 25 | 0.19 - 25 | 0.19 - 25 | 0.19 - 25 |
Scala di potenza | 10mW - 20W (60W) | 10mW - 20W (60W) | 10mW - 20W (60W) | 10mW - 40W (80W) | 10mW - 40W (80W) | 10mW - 40W (80W) |
Potenza di misura intermittente | 20 W (cont.), 40 W (3 min), 60 W (2 min) | 20 W (cont.), 40 W (3 min), 60 W (2 min) | 20 W (cont.), 40 W (3 min), 60 W (2 min) | 40 W (cont.), 60 W (3 min), 80 W (2 min) | 40 W (cont.), 60 W (3 min), 80 W (2 min) | 40 W (cont.), 60 W (3 min), 80 W (2 min) |
Risoluzione | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
Incertezza di misura ±% | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 |
Non linearità con potenza±% | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 |
Precisione di potenza ±% | < 3 | < 3 | < 3 | < 3 | < 3 | < 3 |
Tempo di risposta, sec. | < 1 | < 1,5 | < 3 | < 1 | < 1,5 | < 3 |
Tipo di rilevatore | MA | quartier generale | VG | MA | quartier generale | VG |
Apertura del rivelatore (mm) | 10 (19) | 10 (19) | 10 (19) | 19 | 19 | 19 |
Densità di potenza media massima | 20kW/cm², 10W, senso orario |
0,5kW/cm², 10W, senso orario |
0,05kW/cm², 10W, onda continua | 20kW/cm², 10W, senso orario |
0,5kW/cm², 10W, senso orario |
0,05kW/cm², 10W, onda continua |
Massima densità di energia | 0,15J/cm², 1064nm, 1ns | 0,25J/cm², 1064nm, 1ns | 1,6J/cm², 1064nm, 1ns | 0,15J/cm², 1064nm, 1ns | 0,25J/cm², 1064nm, 1ns | 1,6J/cm², 1064nm, 1ns |
Dimensioni (mm) | 57x57x44 | 57x57x44 | 57x57x44 | 65x65x50 | 65x65x50 | 65x65x50 |
Metodo di raffreddamento | Raffreddato ad aria | Raffreddato ad aria | Raffreddato ad aria | Raffreddato ad aria | Raffreddato ad aria | Raffreddato ad aria |
Tipo di cavo | DB-9M | DB-9M | DB-9M | DB-9M | DB-9M | DB-9M |
Lunghezza cavo (m) | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |

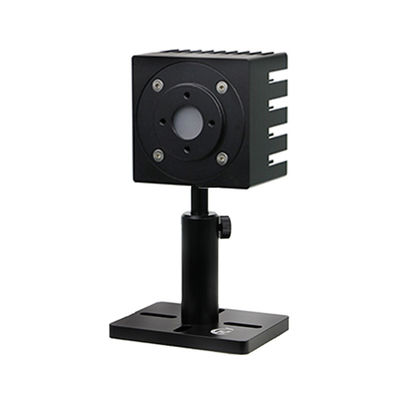

Raffreddato ad aria
Dimensioni dell'apertura del rivelatore da 40 mm
La lunghezza d'onda spettrale o la gamma spettrale è disponibile
Funzione di test energetico a impulso singolo
Collegare l'interfaccia di uscita USB con la porta del PC
FINO a 400 W in 1 min
Numero parte | STCH-60F-CA-30 | STCH-100F-CA-40 | STCH-200F-CA-40 |
Gamma spettrale, μm | 0.19 – 25 | 0.19 – 25 | 0.19 – 25 |
Scala di potenza | 50mW - 60W (100W) | 100mW - 100W (200W) | 100mW – 200W(400W) |
Potenza di misura intermittente | 60W (segue) 80 W (8 minuti) 100 W (3 minuti) |
100W (segue) 150 W (3 minuti) 200 W (1 minuto) |
200W (segue) 300 W (2 minuti) 400 W (1 minuto) |
Risoluzione | 3.5 | 3 | 10 |
Incertezza di misura, ±% | < 1 | < 1 | < 1 |
Non linearità con la potenza, ±% | < 1 | < 1 | < 1 |
Precisione di potenza, ±% | < 3 | < 3 | < 3 |
Tempo di risposta, sec | < 2 | < 2 | < 2,5 |
Tipo di rilevatore | circa | circa | circa |
Apertura del rivelatore, mm | 30 | 40 | 40 |
Potenza media massima Densità | 20kW/cm², 10W, onda continua | 20kW/cm², 10W, onda continua | 20kW/cm2, 40W, onda continua |
Massima densità di energia | 0,3J/cm², 1064nm, 1ns | 0,3J/cm², 1064nm, 1ns | 0,3J/cm2, 1064nm, 1ns |
Dimensioni, mm | 80 × 80 × 70 | 100 × 100 × 80 | 125 × 125 × 95 |
Metodo di raffreddamento | Raffreddato ad aria | Raffreddato ad aria | Raffreddato ad aria |
Tipo di cavo | DB-9M | DB-9M | DB-9M |
Lunghezza cavo (m) | 1.5 | 1.5 | 1.5 |

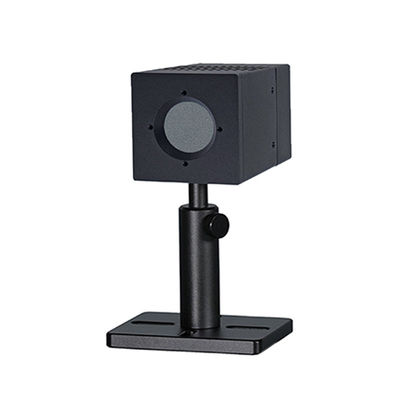

Ventilatore raffreddato
Dimensioni dell'apertura del rivelatore 30/40 mm
La lunghezza d'onda spettrale o la gamma spettrale è disponibile
Funzione di test energetico a impulso singolo
Collegare l'interfaccia di uscita USB con la porta del PC
FINO a 600 W in 1 min
Numero parte | STCH-F150-CA-30 | STCH-F250-CA-40 | STCH-F350-CA-40 |
Gamma spettrale, μm | 0.19 - 25 | 0.19 - 25 | 0.19 - 25 |
Scala di potenza | 50mW - 150W (300W) | 100mW - 250W (400W) | 300mW - 350W (600W) |
Potenza di misura intermittente | 150W (segue) 200 W (3 minuti) 300 W (1 minuto) |
250W (segue) 300 W (2 minuti) 400 W (1 minuto) |
350W (segue) 500 W (2 minuti) 600 W (1 minuto) |
Risoluzione, mW | 5 | 10 | 20 |
Incertezza di misura, ±% | < 1 | < 1 | < 1 |
Non linearità con la potenza, ±% | < 1 | < 1 | < 1 |
Precisione di potenza, ±% | < 3 | < 3 | < 3 |
Tempo di risposta, sec | < 1 | < 2,5 | < 3,5 |
Tipo di rilevatore | circa | circa | circa |
Apertura del rivelatore, mm | 30 | 40 | 40 |
Densità di potenza media massima | 20kW/cm², 10W, onda continua | 20kW/cm², 10W, onda continua | 20kW/cm², 10W, onda continua |
Massima densità di energia | 0,3J/cm², 1064nm, 1ns | 0,3J/cm², 1064nm, 1ns | 0,3J/cm², 1064nm, 1ns |
Dimensioni, mm | 65 × 65 × 95 | 100 × 100 × 109 | 125 × 125 × 136 |
Metodo di raffreddamento | Ventilatore raffreddato | Ventilatore raffreddato | Ventilatore raffreddato |
Tipo di cavo | DB-9M | DB-9M | DB-9M |
Lunghezza cavo, mt | 1.5 | 1.5 | 1.5 |
Acqua raffreddata
Dimensioni dell'apertura del rivelatore 19/40 mm
La lunghezza d'onda spettrale o la gamma spettrale è disponibile
Funzione di test energetico a impulso singolo
Collegare l'interfaccia di uscita USB con la porta del PC
FINO A 2000W
Modello | STCH-W150-CA-19 | STCH-W300-CA-40 | STCH-W500-CA-40 | STCH-W1000-CA-40 | STCH-W2000-CA-40 |
Gamma spettrale, μm | 0.19 - 25 | 0.19 - 25 | 0.19 - 25 | 0.19 - 25 | 0.19 - 25 |
Scala di potenza | 0,2 - 150 | 0,3 - 300 | 0,5 - 500 | 2 - 1000 | 5-2000 |
Risoluzione, mW | 10 | 15 | 20 | 100 | 200 |
Incertezza di misura, ±% | < 1 | < 1 | < 1 | < 1 | < 1 |
Non linearità con la potenza, ±% | < 1 | < 1 | < 1,5 | < 2 | < 2 |
Precisione di potenza, ±% | < 3 | < 3 | < 3 | < 3 | < 3,5 |
Tempo di risposta, sec | < 1 | < 2,5 | < 3 | < 3 | < 3 |
Tipo di rilevatore | circa | circa | circa | circa | circa |
Apertura del rivelatore, mm | 19 | 40 | 40 | 40 | 40 |
Densità di potenza media massima | 20 kW/cm2, 10W, senso orario |
20 kW/cm2, 10W, senso orario |
20 kW/cm2, 10W, senso orario |
20 kW/cm2, 10W, senso orario |
20 kW/cm2, 10W, senso orario |
Massima densità di energia | 0,3J/cm2, 1064nm, 1ns |
0,3J/cm2, 1064nm, 1ns |
0,3J/cm2, 1064nm, 1ns |
0,3J/cm2, 1064nm, 1ns |
0,3J/cm2, 1064nm, 1ns |
Dimensioni, mm | 50 × 50 × 20 | 85 × 85 × 20 | 85 × 85 × 35 | F110 × 35 | F136 × 40 |
Metodo di raffreddamento | Acqua raffreddata | Acqua raffreddata | Acqua raffreddata | Acqua raffreddata | Acqua raffreddata |
Portata acqua di raffreddamento, L/min | 2-10 | 2-10 | 3 - 10 | 3,5 - 10 | 4.5 - 10 |
Tipo di cavo | DB-9M | DB-9M | DB-9M | DB-9M | DB-9M |
Lunghezza cavo, mt | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
La sonda del misuratore di potenza laser raffreddata ad acqua è adatta per misurare laser continui e pulsati con elevata densità di potenza.La potenza di misurazione massima sotto il modello raffreddato ad acqua è di 5000 W e ha un'ampia apertura di rilevamento di 55 mm.
Acqua raffreddata
Dimensioni dell'apertura del rivelatore da 55 mm
La lunghezza d'onda spettrale o la gamma spettrale è disponibile
Funzione di test energetico a impulso singolo
Collegare l'interfaccia di uscita USB con la porta del PC
FINO A 5000W
Numero parte | STCH-W5000-CA-55 |
Gamma spettrale (μm) | 0.19 - 25 |
Gamma di potenza (W) | 20 - 5000 |
Capacità di misurazione | |
Risoluzione(W) | 1 |
Incertezza di misura (±%) | < 1 |
Non letterario con potere (±%) | < 2 |
Precisione di potenza (±%) | < 4 |
Tempo di risposta (sec.) | < 3 |
Tipo di rilevatore | circa |
Apertura del rivelatore (mm) | 55 |
Soglia di danno | |
Densità di potenza media massima | 20kW/cm2, 10W, onda continua |
Massima densità di energia | 0,3J/cm2, 1064nm, 1ns |
Caratteristiche fisiche | |
Dimensioni (mm) | Φ150 × 50 |
Metodo di raffreddamento | Acqua raffreddata |
Flusso dell'acqua di raffreddamento (L/min) | 5 - 10 |
Tipo di cavo | DB-9M |
Lunghezza cavo (m) | 1.5 |

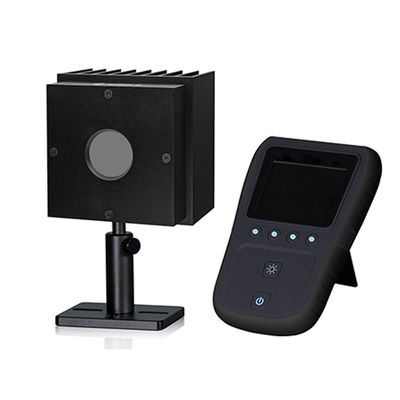

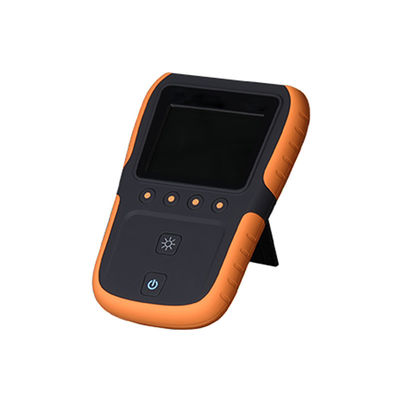

L'unità di visualizzazione STCH-P è compatibile con tutti i sensori di potenza laser.È il misuratore universale con edizione professionale, ha le funzioni di "Display digitale", "Statistiche dati" e "Archiviazione dati", e può essere collegato a un PC tramite USB.Il software utente è configurato.Inoltre, è possibile supportare l'acquisizione e l'esportazione dei dati.
Precisione della misurazione ± 0,25%
Schermatura contro le interferenze elettromagnetiche
Test energetico a singolo impulso
Funzione statistica e test di stabilità a lungo termine
Fino a 250.000 dati di misurazione memorizzati
Connessione al PC tramite USB, software client configurato, acquisizione ed esportazione dati supportati
Modello | STCH-P |
Display digitale | ● |
Statistica dei dati | ● |
Archivio dati | ● |
Collegamento al PC tramite USB | ● |
Software per computer | ● |
Acquisizione ed esportazione dati | ● |
Test di energia a singolo impulso | ● |
Formato di visualizzazione | Grafico numerico, colonnare, grafico |
Precisione (±%) | 0,25 |
Tipo di visualizzazione | 240 (RGB) × 320 pixel, LCD TFT |
Visualizza le dimensioni | 65,0 mm x 48,8 mm (2,56" x 1,92") |
Frequenza di campionamento dell'ADC | 20 hz |
Convertitore AD | 24 bit |
Tipo di connettore | DB-9M |
Interfaccia digitale | USB 2.0 |
Batteria | Li-polimero, 3,7 V, 4050 mAh |
Durata della batteria | > 40 ore |
Caricabatterie / ingresso CC | 5 V / 2 A |
Dimensioni (L x L x A) | 165 mm x 108 mm x 25 mm |
Peso | < 0,25 kg |
Temperatura di esercizio | da 0 a 40 °C |
Temperatura di conservazione | da -10 a 45 °C |
Tutti i sensori di cui sopra possono essere utilizzati come sensori per misurare la potenza del laser, inoltre possono essere utilizzati come dump del raggio.Tuttavia, se hai solo bisogno di un dump del raggio e non misurare la potenza del laser, ti preghiamo di acquistare il dump del raggio a prezzi inferiori.Il numero di parte del dump del raggio termina con BD sul sensore corrispondente.Ad esempio, il sensore è STCH-W5000-CA-55 e il dump del raggio corrispondente è STCH-W5000-CA-55-BD.
Un misuratore di potenza laser completo può essere un sensore + un'unità display o un sensore + un'uscita USB (l'uscita USB può essere collegata al PC).Tutti i display possono essere collegati al PC.
Tutti gli accessori come i supporti sensore sono opzionali.
Possiamo progettare e realizzare sensori e misuratori di potenza su misura in base alle vostre esigenze specifiche e vi preghiamo di contattarci per ulteriori discussioni.
