Dettagli:
|

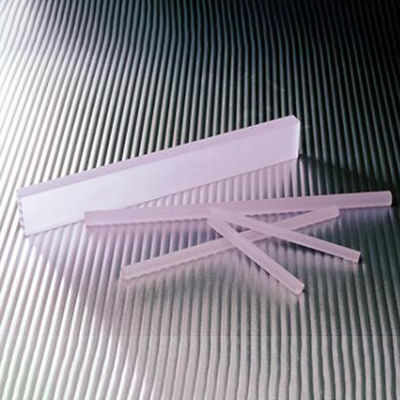

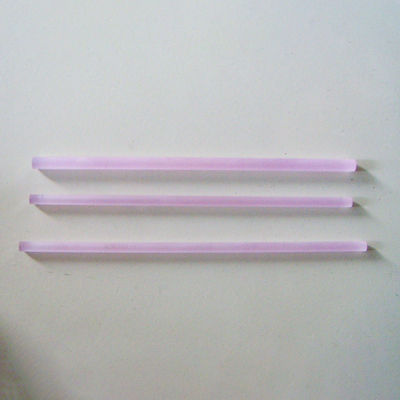

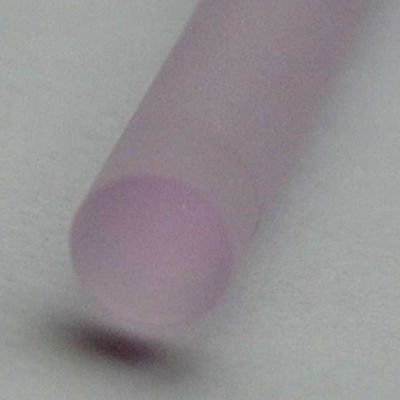

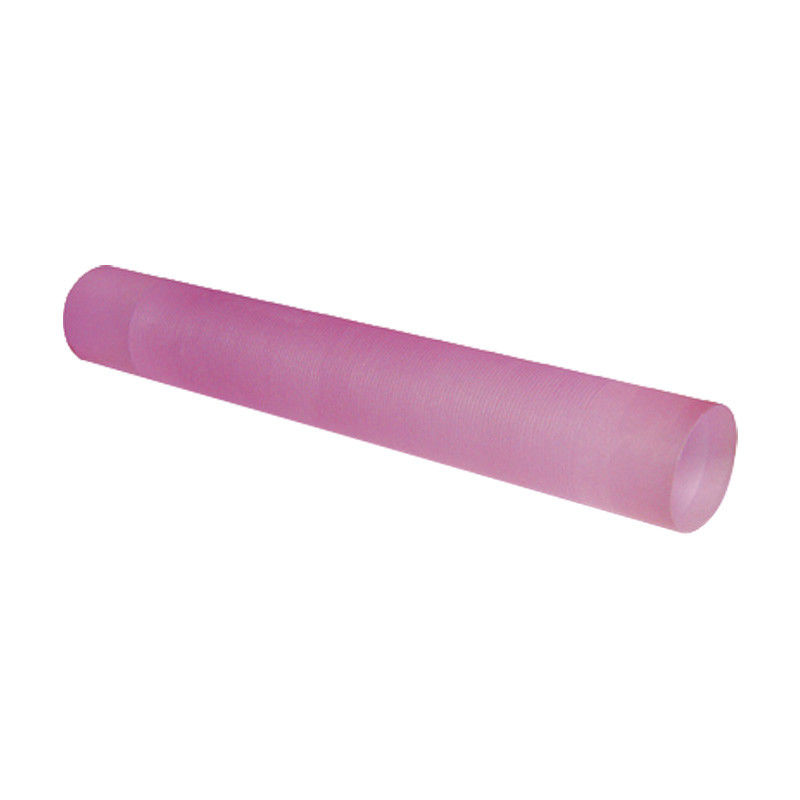

Evidenziare: | Lucidatura asta Nd YAG,asta Nd YAG da 180 mm |
---|
Durante l'ultimo decennio, Nd:YVO4 è stato sviluppato come promettente sostituto di Nd:YAG nei laser pompati a diodi grazie alle sue elevate sezioni d'urto di assorbimento ed emissione.Tuttavia, le applicazioni di Nd:YVO4 sono limitate a causa delle sue scarse proprietà fisico-meccaniche e della difficoltà di crescita, ecc. Ora, abbiamo recentemente sviluppato Nd:YAG (SUPER-Nd:YAG) ad alto drogaggio.Presenta un'elevata sezione trasversale di assorbimento e presenta molti vantaggi rispetto a Nd: YVO4:
L'alto YAG drogato con ioni di neodimio è stato coltivato con la nuova tecnica: la tecnica del gradiente di temperatura (TGT).La concentrazione di Nd può essere drogata fino al 3%.Sono stati ottenuti grandi cristalli sfusi asf100x80mm con eccellente omogeneità ottica, meno particelle di dispersione, bassa densità di dislocazione.
Formula chimica | Y3Al5O12 |
---|---|
Struttura di cristallo | Cubo |
Costante reticolare | 12.01Angstrom |
Punto di fusione | 1970°C |
Densità | 4,5 g/cm3 |
Indice riflettente | 1.82 |
Coefficiente di espansione termica | 7,8x10-6/K |
Conducibilità termica (W/m/K) | 14W/m/K, 20°C 10,5W/m/K, 100°C |
Durezza di Mohs | 8.5 |
Sezione trasversale di emissione stimolata | 2.8x10-19cm-2 |
Tempo di rilassamento del livello laser terminale | 30 n |
Vita radiativa | 550 ms |
Fluorescenza spontanea | 230 ms |
Larghezza della linea | 0,6nm |
Coefficiente di perdita | 0,003 cm-1@ 1064 nm |
·SUPER-Nd:YAG mostra elevati coefficienti di assorbimento alle lunghezze d'onda di pompaggio.Pertanto, è preferibile un cristallo di lunghezza ridotta (ad es. 1 mm) e si possono costruire laser a microchip compatti utilizzando SUPER-Nd:YAG.
Nd: drogante | 2,5% | 2% | 1,5% | 1,3% | 1,1% | 1% |
---|---|---|---|---|---|---|
Durata della fluorescenza | 160 ms | 180 ms | 200 ms | 210 ms | 220 ms | 240 ms |
Coefficiente di assorbimento | 7,55 cm-1 | 6,57 cm-1 | 5,36 cm-1 | 4,66 cm-1 | 3,88 cm-1 | 3,55 cm-1 |
Qualità ottica/Gradi/Nd livello | |||||||||
---|---|---|---|---|---|---|---|---|---|
Dimensione dell'asta | Grado standard | Grado Premium | Standard [Nd]: 1,1 Atom% | Basso [Nd]: 0,8 Atom% | |||||
l | D | Estinto.Rapporto | Errore dell'onda | Estinto.Rapporto | Errore dell'onda | Tolleranza di [Nd] sulla lunghezza dell'asta | Tolleranza di [Nd] sulla lunghezza dell'asta | ||
mm | mm | (dB) | (onde) | (dB) | (onde) | Media [Nd] | delta [Nd] | Media [Nd] | delta [Nd] |
50 | 3 | >25 | <0,19 | >30 | <0,13 | ±.08 | 0.06 | ±.07 | 0,05 |
50 | 4 | <0,21 | <0,15 | ||||||
50 | 5 | <0,24 | <0,16 | ||||||
100 | 4 | >22 | <0,28 | >27 | <0,18 | ±.08 | 0.13 | ±.06 | 0.09 |
100 | 5 | <0,32 | <0,21 | ||||||
100 | 6 | <0,36 | <0,23 | ||||||
100 | 6.35 | <0,37 | <0,24 | ||||||
150 | 6.35 | >20 | <0,48 | >25 | <0,30 | ±.05 | 0.18 | ±.04 | 0.13 |
150 | 8 | <0,58 | <0,35 | ||||||
150 | 9.52 | <0,67 | <0,40 | ||||||
200 | 8 | >19 | <0,71 | >24 | <0,42 | ±.02 | 0.23 | ±.02 | 0.17 |
200 | 9.53 | <0,82 | <0,49 | ||||||
200 | 10 | <0,86 | <0,51 | ||||||
Rivestimenti |
|||||||||
Tipo | Riflettività | Soglia di danno | Soglia di danno | ||||||
(%R per superficie) | (Impulso <20nS, GW/cm^2) | (CW, kW/cm^2) | |||||||
AR@1064nm | <0,15 | >1.4 | >25 | ||||||
FC @1064nm | >99,9 | >1,0 | >25 |
Oltre alle dimensioni di cui sopra, abbiamo anche altre dimensioni o su misura in base alle vostre specifiche esigenze.
