Dettagli:
|
Evidenziare: | Bracci articolati laser da 10,6 mm |
---|
Il sistema di erogazione del braccio articolato viene utilizzato insieme a vari tipi di sistemi laser a CO2, YAG e ad altre lunghezze d'onda come mezzo per erogare l'energia laser dal lancio del laser al punto di processo.Un braccio articolato a sei o sette articolazioni per l'erogazione di energia laser.Il collegamento al laser viene effettuato con una piastra di montaggio del laser e vari dispositivi di accoppiamento, e l'estremità del processo viene fissata al manipolo mediante l'uso di un adattatore all'estremità del braccio.

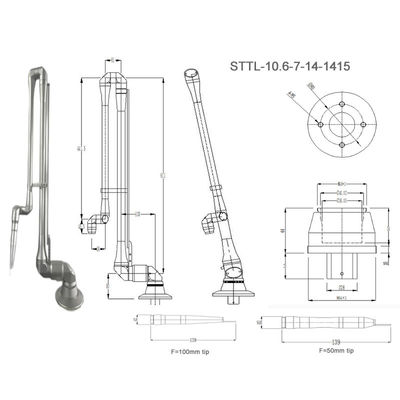

Numero parte | STTL-10.6-7-14-1415 |
Lunghezza d'onda del laser (mm) | 10.6 |
Numero di giunti | 7 |
Massimo.apertura fascio (mm) | Φ14 |
Lunghezza estensione (mm) | 1415=80+108+611+51+441,5+39+39+45,5 |
Deviazione del percorso ottico (mm) | ±0,3 |
Dimensione degli specchi (mm) | Φ25.4x3 (4 pezzi), Φ18x3 (3 pezzi) |
Riflettività totale | ≥85%@10,6 mm |
Attacco montaggio (mm) | M20x1 |
Colore | Argento;Blu nero |
Mancia | F=50mm;F=100mm |
Accessori (opzioni):
1. Bracci articolati per laser Nd:YAG

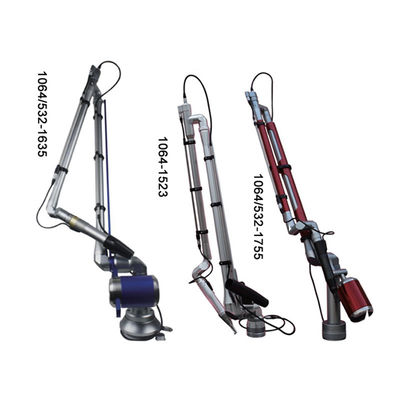

Numero parte | SSZ-1064/532-7-17-1635 | SSZ-1064-7-17-1523 |
Lunghezza d'onda laser | 1064+532 nm | 1064nm |
Numero di giunti | 7 | 7 |
Massimo.apertura del fascio | Ø17 mm | Ø17 mm |
Lunghezza estensione (mm) | 1635=219+108+630+48+482+48+48+52 | 1523=90+109+616+52+500+52+52+52 |
Deviazione del percorso ottico | ±0,3 mm | ±0,3 mm |
Dimensione degli specchi | Ø25x3mm | Ø25x3mm |
Riflettività | 99,6% a 1064 nm, 98% a 532 nm | 99,6% a 1064 nm, 98% a 532 nm |
Montare la connessione | M22x1,5 mm | M22x1,5 mm |

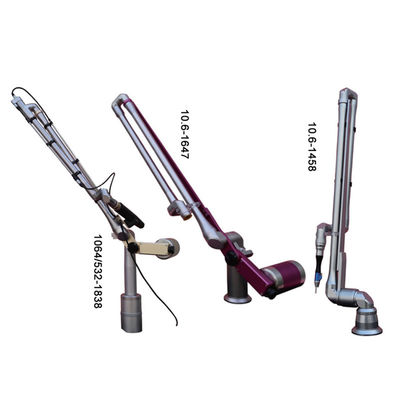

Numero parte | SSZ-1064/532-7-17-1838 | SSZ-1064/532-7-17-1755 |
Lunghezza d'onda laser | 1064+532 nm | 1064+532 nm |
Numero di giunti | 7 | 7 |
Massimo.apertura del fascio | Ø17mm | Ø17 mm |
Lunghezza estensione (mm) | 1838=377+93+670+52+515+43+43+45 | 1755=285+86+653+48+535+48+52 |
Deviazione del percorso ottico | ±0,3 mm | ±0,3 mm |
Dimensione degli specchi | Ø25x3mm | Ø25x3mm |
Riflettività | 99,6% a 1064 nm, 98% a 532 nm | 99,6% a 1064 nm, 98% a 532 nm |
Montare la connessione | M22x1,5 mm | M22x1,5 mm |
2. Bracci articolati per laser CO2
Numero parte | SSZ-10.6-7-17-1458 | SSZ-10.6-7-17-1647 |
Lunghezza d'onda laser | 10,6um | 10,6um |
Numero di giunti | 7 | 7 |
Massimo.apertura del fascio | Ø17 mm | Ø17 mm |
Lunghezza estensione (mm) | 1458=89+107+630+48+436+48+48+52 | 1647=186+93+670+52+515+43+43+45 |
Deviazione del percorso ottico | ±0,3 mm | ±0,3 mm |
Dimensione degli specchi | Ø25x3mm | Ø25x3mm |
Riflettività | 98%@10.6um | 98%@10.6um |
Montare la connessione | M20x1mm | M20x1mm |
