Dettagli:
|
Evidenziare: | Collimatore ad alta potenza,collimatore a fascio largo ad alta potenza |
---|

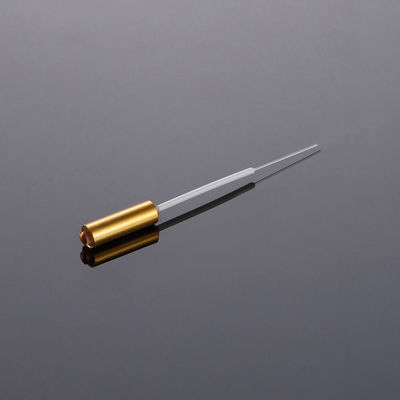

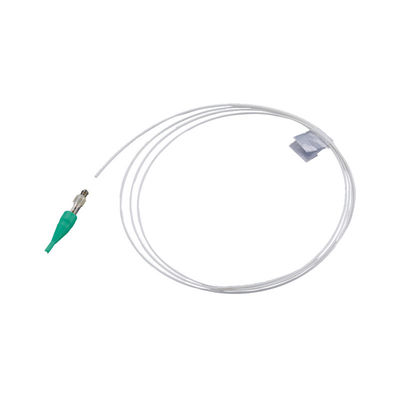

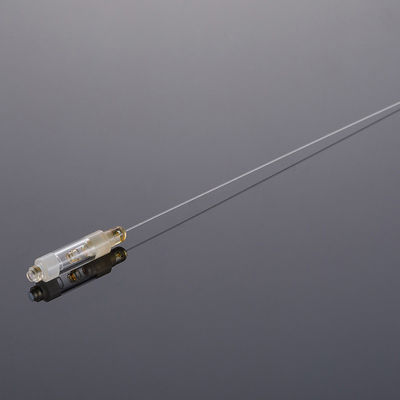

I collimatori sono dispositivi che collimano/concentrano la luce che esce da una fibra ottica in base al diametro del raggio o alla dimensione dello spot desiderati.Le lenti sono limitate dalla diffrazione, quindi possono raggiungere dimensioni dello spot fino a pochi micron.Le lenti sono inoltre dotate di un rivestimento antiriflesso per il riflesso lombare.Le prestazioni ottimali per l'uso a lungo termine sono garantite dall'allineamento delle lenti testato e impostato in fabbrica.Le applicazioni tipiche possono includere l'uso con laser accoppiati in fibra, prese a spirale, ecc.
CaratteristicheElevata potenza di manovraAlto rapporto di estinzione Bassa perdita di inserzione Elevata perdita di rendimento Elevata stabilità ambientale |
ApplicazioniRicercaComunicazioni spaziali libere Laser in fibra Componenti in fibra ottica Componenti PM Comunicazioni spaziali libere |
Unità | STOZ-HC-06 | STOZ-HC-31 | STOZ-HC-48 | STOZ-HC-55 | STOZ-HPMC-06 | STOZ-MMC* | |
Tipo di collimatore | Collimatore ad alta potenza (HC) | Collimatore ad alta potenza (HC) | Collimatore ad alta potenza (HC) | Collimatore ad alta potenza (HC) | Collimatore di mantenimento della polarizzazione ad alta potenza (HPMC) | Collimatore multimodale (MMC) | |
Lunghezza d'onda centrale | nm | 1064 | 1310 | 1480 | 1550 | 1064 | 850, 980, 1064, 1310, 1480, 1550 |
Intervallo di lunghezza d'onda operativa | nm | ±20 | ±20 | ±20 | ±20 | ±20 | ±30 |
Diametro Nominale Trave | mm | 0.4 ,0.5 , 0.9 o Specificare | 0.4 ,0.5 o Specificare | 0.4 ,0.5 o Specificare | 0.4 ,0.5 o Specificare | 0.4 ,0.5 , 0.9 o Specificare | |
Distanza di lavoro | mm | 50 o Specificare | 5 o Specificare | 5 o Specificare | 5 o Specificare | 50 o Specificare | 5 o Specificare |
Tip.Perdita di inserzione | dB | 0,2~0,4 (a 50 mm di larghezza) | 0,2 (a 5 mm di larghezza) | 0,2 (a 5 mm di larghezza) | 0,2 (a 5 mm di larghezza) | 0,2~0,4 (a 50 mm di larghezza) | 0,2 (a 5 mm di larghezza) |
Massimo.Perdita di inserzione | dB | 0,5 (a 50 mm di larghezza) | 0,3 (a 5 mm di larghezza) | 0,3 (a 5 mm di larghezza) | 0,3 (a 5 mm di larghezza) | 0,5 (a 50 mm di larghezza) | 0,25 (a 5 mm di larghezza) |
min.Perdita di ritorno | dB | 50 | 50 | 50 | 50 | 50 | 35 |
Tip.Rapporto di estinzione | dB | - | - | - | - | 25 | - |
min.Rapporto di estinzione | dB | - | - | - | - | 22 | - |
Massimo.PDL | dB | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | - |
Massimo.Potenza ottica (CW) | W | 3, 5, 10, 20,30 o specificare | 3 ,5, 10, 20 o Specificare | 3 , 5, 10, 20 o Specificare | 3 , 5, 10, 20 o Specificare | 3, 5, 10, 20,30 o specificare | 0,5 |
Tipo di fibra | 1-HI1060 | 1 - SMF-28e | 1 - SMF-28e | 1 - SMF-28e | 1 – PM 980 Panda 2 – PM 10/125 NA 0.08 3 – PM 15/130 NA 0.08 |
Fibra multimodale 62,5/125 o 50/125 | |
Massimo.Carico di trazione | N | 5 | 5 | 5 | 5 | 5 | 5 |
temperatura di esercizio | ℃ | da -5 a +70 | da -5 a +70 | da -5 a +70 | da -5 a +70 | da -5 a +70 | da -5 a +70 |
Temperatura di conservazione | ℃ | da -40 a +85 | da -40 a +85 | da -40 a +85 | da -40 a +85 | da -40 a +85 | da -40 a +85 |
Per MMC: le specifiche di cui sopra si riferiscono a dispositivi senza connettore.Per i dispositivi con connettori, IL sarà superiore di 0,2 dB e RL inferiore di 20 dB.
Numero parte | Unità | STOZ-MMLBC-06-20-B-10-4-2-3 |
Lunghezza d'onda centrale (λc) | nm | 1064 o Specifica |
Intervallo di lunghezza d'onda operativa | nm | ±20 |
Diametro nominale del raggio di uscita. | mm | 2,0+/-0,8@ oltre 5~10 mm dalla superficie di uscita |
Tip.Trasmissione | - | 98% |
min.Trasmissione | - | 95% |
Tip.Isolamento di picco | dB | 30 ~ 35 |
min.Perdita di ritorno | dB | 25 |
Massimo.Potenza ottica (CW) | W | 20, 50 o specificare |
Massimo.Angolo di divergenza del raggio (angolo pieno) | mrad | 45 |
min.Elitticità | - | 0,92 |
Massimo.Carico di trazione | N | 5 |
Materiali della confezione esterna | Acciaio inossidabile/alluminio | |
temperatura di esercizio | ℃ | da -5 a +70 |
Temperatura di conservazione | ℃ | da -20 a +85 |
Per applicazioni speciali a impulsi, si prega di discutere con noi.
Il materiale deve essere conforme a RoHS.
Le dimensioni effettive possono essere diverse dal disegno sopra a causa di requisiti diversi, vedere la scheda tecnica della spedizione
informazioni sull'ordine
