Espansore del fascio di CO2 fisso da 10,6 um/Espansori del fascio regolabili da 10,6 um

Esistono 2 tipi di espansori di raggio: espansori di raggio fissi e regolabili.Per gli espansori di raggio fissi, la spaziatura tra le due lenti all'interno dell'espansore di raggio è fissa, ma la distanza tra le due lenti all'interno degli espansori di raggio regolabili è regolabile.Il materiale della lente è ZeSe, che consente alla luce rossa di passare attraverso l'espansore del raggio.

Offriamo 3 tipi di espansori di raggio: espansori di raggio fissi, espansori di raggio zoom ed espansori di raggio motorizzati a varie lunghezze d'onda di 266nm, 343-355nm, 405nm, 633nm, 515-545nm, 808-980nm, 1030-1090nm, 155nm, 1850-1980nm , 10,6um.Su richiesta sono disponibili altre lunghezze d'onda ed espansori di fascio personalizzati.Per maggiori informazioni, non esitare a contattarci.

Le specifiche delle lenti utilizzate negli espansori di raggio sono:

• Materiale: silice fusa finemente ricotta BK7 e ZnSe a seconda della lunghezza d'onda del laser.

• Diametro: -0,1 mm

• Spessore: ±0,1 mm

• Planarità: /4

• Qualità della superficie: 60-40 graffi

• Rivestimento: rivestimenti dielettrici HR R > 99%

Descrizione del codice articolo: BEST-xxx-yy-T-AA
BEST --- Espansori di raggio della serie BEST, espansori di raggio zoom.
xxxx ------- lunghezza d'onda del laser: 10,6 significa 10,6 um, 532 significa 532 nm, 633 significa 633 nm.
aa --------- rapporto di espansione (ingrandimento) in tempi
T ---------- tipo: T significa espansore del fascio regolabile/vario/zoom;nessuno significa espansore del raggio fisso.
AA -------- scopo speciale.
Esempio:

BEST-10.6-3: espansore a raggio fisso da 10,6um, 3x.
BEST-10.6-3.5T: espansore del raggio zoom da 10,6um, max.3,5x.

Nelle tabelle possiamo utilizzare le seguenti abbreviazioni: WL=lunghezza d'onda, MAG=ingrandimento, CA=apertura chiara, CA1=apertura chiara ingresso, CA2=apertura chiara uscita, D1=diametro ingresso, D2=diametro uscita, L1=lunghezza totale del espansore del raggio, M1=filettatura di collegamento o di montaggio, D=diametro.

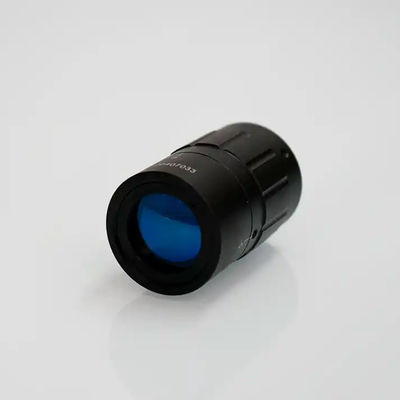

(1) Espansori del raggio fissi

Espansioni del raggio laser CO2 serie BEST-W

Espansioni a fascio fisso serie BEC da 10,6um

Espansori a fascio fisso serie SEH da 10,6um

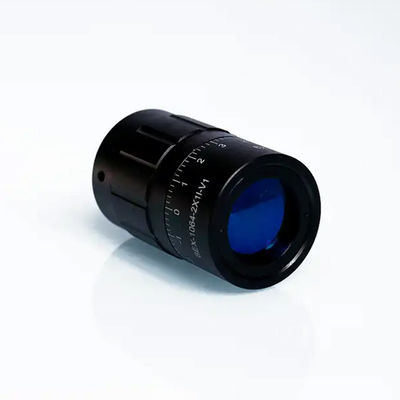

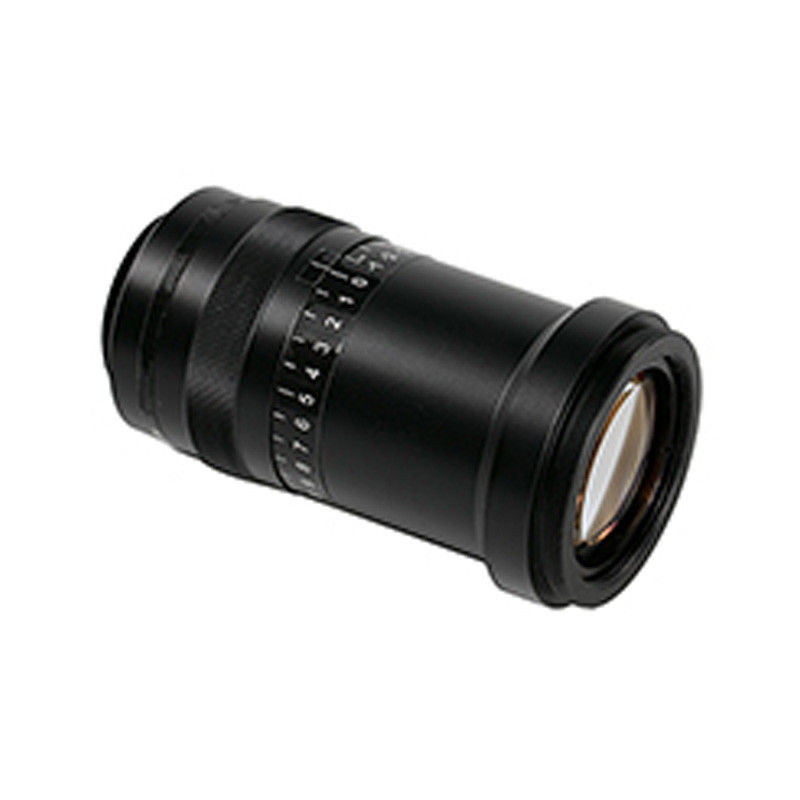

(2) Espansori del raggio regolabili

Espansioni del fascio regolabili serie BEST-C da 10,6um

Espansori di raggio serie BEST-W

Questi espansori di raggio sono progettati appositamente per raggi laser di grandi dimensioni.Modificando la distanza tra due lenti all'interno dell'espansore del raggio è possibile diminuire la percentuale del raggio per ottenere una migliore collimazione del raggio laser.Se vengono utilizzati per un raggio laser ad ampia percentuale, è possibile ruotare il corpo interno per aumentare la spaziatura di due lenti e quindi per ottenere una migliore collimazione del raggio laser.Il materiale è ZnSe e quindi la luce rossa può attraversare l'espansore del raggio.

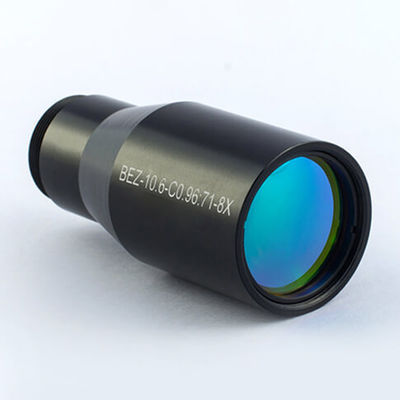

(3) Espansori del raggio zoom serie BXZ

Specifiche

• Per la collimazione della potenza del laser CO2 <1,5KW/cm2

• Ingrandimenti variabili 2X-8X

• Disegno Galilei

• Percentuale regolabile

Su richiesta sono disponibili ulteriori espansori del raggio zoom.Vi preghiamo di inviarci un'e-mail per ulteriori informazioni.

(3) Espansori del raggio laser CO2 ad alta potenza

R: Espansioni di trave compatte serie CBE

L'espansore del raggio ad alta potenza è dotato di un'impostazione di scorrimento e blocco della messa a fuoco.Normalmente questo è impostato su infinito durante la produzione.Tuttavia, se un cliente ha bisogno di regolarlo per adattarlo al proprio sistema, l'uscita deve essere accoppiata a un tubo regolabile in modo che anche questo possa essere regolato per mantenere una lunghezza fissa complessiva.Tieni presente che il diametro del raggio di ingresso non deve superare i due terzi dell'apertura di ingresso.L'apertura nitida in uscita è la stessa per tutti gli ingrandimenti, 25 mm.Se il diametro del raggio espanso è compreso tra 14,5 mm e 22 mm, la potenza laser in ingresso consentita può raggiungere fino a 500 W.L'estremità di ingresso ha una filettatura maschio M29 x 1,0 e l'uscita ha la stessa filettatura femmina per accogliere adattatori filettati per l'accoppiamento ad altri.

B: Espansori di fascio serie SBE

La serie SBE di espansori di raggio è progettata per l'uso con laser a CO2 con diametro del raggio (relativamente) piccolo, tra i limiti di circa 2 mm fino a 12 mm, e per livelli di potenza fino a 1 kW CW.Le unità SBE possono essere utilizzate per aumentare la dimensione del raggio e ridurre di conseguenza la percentuale del laser.È disponibile un'ampia gamma di ingrandimenti per consentire di ottenere le migliori prestazioni dal laser.Gli espansori di fascio della serie SBE sono di tipo Galileiano, con due lenti ZnSe.Le lenti sono realizzate in ZnSe di grado laser e trattate con rivestimenti antiriflesso a bassissimo assorbimento per 10,6μm.Tutti i modelli sono esternamente identici.La gamma di messa a fuoco va da -10 metri, all'infinito, a +1,6 metri.È calibrato in fabbrica da infinito a +2 metri di distanza di messa a fuoco.Si prega di notare che il fuoco indicato è geometrico e la posizione effettiva della vita del raggio a valle dipenderà dai parametri del raggio laser.Il meccanismo di messa a fuoco è del tipo a scorrimento attivato e l'attivazione dell'anello di messa a fuoco guida la posizione della lente di uscita in senso lineare e non rotatorio.Questo meccanismo riduce la deviazione del raggio solitamente riscontrata con i meccanismi di messa a fuoco rotante.

Gli espansori di raggio della serie SBE possono essere utilizzati per ridurre la percentuale del raggio e contribuire a raggiungere densità di energia molto elevate con una potenza laser piuttosto bassa.Ad esempio, se utilizzato con un laser Synrad da 10 W, un modello SBE/60 più una lente di focalizzazione TF25, genererebbe una densità di energia di circa 20 kW/mm² al fuoco.Le applicazioni tipiche per gli espansori di raggio della serie SBE con laser a bassa potenza includono la perforazione di fori nella plastica, il taglio di carta e cartone, il taglio di materiale in fibra artificiale e gomma e l'incisione di placche decorative in legno.In comune con altri espansori di raggio, la serie SBE è in grado di fornire un percorso lungo con una qualità del raggio costante.Possono essere utilizzati insieme a laser CO2 di potenza moderata (diverse centinaia di watt) per consentire applicazioni su letti di taglio di grandi dimensioni, come la lavorazione del tessuto per vele.

C: Espansioni di raggio serie BE25

>La serie BE25 di espansori di raggio è progettata per l'uso con laser CO2 fino a 2kW di potenza CW.Le unità sono raffreddate ad acqua e incorporano un meccanismo di messa a fuoco a scorrimento per ridurre le oscillazioni del raggio durante la messa a fuoco.Riducendo la percentuale del raggio e consentendo all'utente il controllo sulle caratteristiche del raggio in corso, questi espansori del raggio laser industriale possono migliorare le prestazioni del sistema, soprattutto nei grandi sistemi ad ottica mobile.

Specifiche tecniche:

Tipo: Tipo galileiano completamente corretto, con lenti ZnSe.Costruzione: lega di alluminio, anodizzata nera.Lenti montate utilizzando filo di indio per favorire il trasferimento di calore.Raffreddamento: Raffreddamento ad acqua (o aria), tramite raccordi misura 8/6.Campo di messa a fuoco: dall'infinito fino a 2,8 metri.Calibrato.Oscillazione del raggio durante la messa a fuoco: 2 minuti di arco su tutta la portata.Apertura trasparente in uscita: diametro 35 mm.Montaggio: tramite anello di accoppiamento standard diametro 52,0 x passo 1,5.

Il meccanismo di scorrimento azionato guida l'obiettivo di uscita con un movimento lineare, riducendo le oscillazioni del raggio che possono verificarsi nei meccanismi rotanti.L'impostazione della messa a fuoco geometrica è calibrata da 2,8 ma infinito.Si prega di notare che la posizione della vita del raggio a valle dipenderà dalle caratteristiche del raggio laser e dall'impostazione della messa a fuoco.Il fuoco geometrico è calibrato per un ingresso di onda piana.Le applicazioni specifiche per gli espansori di raggio della serie BE25 sono troppo numerose per essere elencate.In generale, vengono utilizzati da molti integratori di sistemi nei sistemi di taglio a ottica mobile, nella lavorazione anilox a letto lungo e in una varietà di sistemi in cui sono desiderabili un raggio controllato e una maggiore densità di energia focalizzata.

D: Espansioni di raggio serie BE38

La serie BE38 di espansori di fascio è progettata per l'uso con laser CO2 ad alta potenza/ampio diametro del fascio fino a 3 kW di potenza CW.Questi espansori del fascio galileiano utilizzano due elementi di lenti ZnSe realizzati con ZnSe di grado laser e trattati con rivestimenti antiriflesso a bassissimo assorbimento per la massima capacità di gestione della potenza.Gli espansori di raggio della serie BE38 utilizzano un meccanismo di messa a fuoco a scorrimento attivato per ridurre le oscillazioni del raggio durante la messa a fuoco.Le unità sono raffreddate ad acqua.L'uso di questi espansori del fascio può migliorare le prestazioni del sistema riducendo la percentuale di campo lontano del fascio e fornendo il controllo dei parametri del fascio in corso.

Specifiche tecniche:

Tipo: Tipo galileiano completamente corretto, lenti ZnSe.Costruzione: lega di alluminio, anodizzata nera.Le lenti sono montate utilizzando filo di indio per favorire il trasferimento di calore.Raffreddamento: Raffreddamento ad acqua tramite raccordi misura 8/6.Campo di messa a fuoco: dall'infinito fino a 2,8 metri.Calibrato.Apertura trasparente in uscita: diametro 57 mm.Apertura chiara in ingresso: diametro 38 mm.Montaggio: tramite anello connettore passo 70,0 mm x 1,5.Oscillazione del raggio durante la messa a fuoco: 2 minuti d'arco su tutta la gamma.

Il meccanismo di scorrimento attivato fa sì che l'obiettivo di uscita venga riposizionato linearmente quando si ruota l'anello di controllo della messa a fuoco.Ciò riduce la deviazione del raggio che può verificarsi con i meccanismi di messa a fuoco rotante.La posizione geometrica della messa a fuoco è calibrata da 2,8 metri all'infinito.Si prega di notare che la posizione della vita del raggio a valle sarà, in generale, diversa dall'impostazione del fuoco geometrico.Il fuoco geometrico è calibrato per un ingresso di onda piana.

E. Espansori modulari del fascio

La serie modulare di espansori del raggio laser CO2 offre un'ampia e versatile gamma di dimensioni e ingrandimenti per uso industriale generale e di laboratorio con laser con potenza laser CW fino a 1 kW.La gamma è composta da una serie di sezioni di uscita, che costituiscono il corpo principale dell'espansore della trave, con diametri di uscita da 25 mm a 90 mm.Le unità lente di ingresso si collegano al corpo principale per formare l'espansore del raggio completo.

• Specifiche tecniche (tutti i modelli):

• Lenti: ZnSe di grado laser con rivestimenti antiriflesso a bassissimo assorbimento.

• Corpi: alluminio HE30, anodizzato nero.

• Apertura libera dell'uscita: definita dalla designazione, ad esempio "OP50" ha un'apertura libera di 50 mm.

• Apertura libera ingresso: definita dalla designazione, ad esempio "IP14" ha un'apertura libera di 14 mm.

• Ingrandimento: definito dalla designazione, ad esempio OP50 più IP10 hanno, come combinazione, un ingrandimento di 50/10 = x5.

• Prestazioni: aberrazione sferica residua inferiore a λ/20.

Nota: lunghezze "L" indicate con messa a fuoco all'infinito

Intercambiabilità

Le due unità 'IP' più grandi designate IP20 e IP25 possono essere utilizzate solo con i corpi OP70 o OP90.Altrimenti tutte le unità IP si adattano a tutte le unità OP.Per adattare IP20/IP25 ai corpi OP70/OP90 è necessario rimuovere un manicotto adattatore.

Unità di ingresso

La dimensione e la forma delle unità di ingresso "plug-in" si applicano alle designazioni IP da IP3.3 a IP14.Le due unità di ingresso più grandi IP20 e IP25 sono mostrate nella vista esterna nelle figure seguenti.Questi possono essere utilizzati solo con OP70 o OP90.I modelli disponibili sono riportati nella tabella seguente.

(4) Supporto per espansore del raggio

I supporti per espansore di raggio vengono utilizzati per sostenere un espansore di raggio, un diodo pilota rosso e specchi con la vite M22x0,75 mm.Sono regolabili in 4D per l'allineamento dell'ottica in angoli e posizioni.

• Modello: SMH-13-048

• Regolabile 4D (regolabile su 4 assi) (corsa nelle direzioni X e Y ±2 mm, inclinazione nelle direzioni X e Z ±4 gradi)

• Adatto per l'espansore della trave con una vite M22x0,75mm

• Dimensioni: 60x60x45mm

Supporti per espansori di travi personalizzati disponibili su richiesta.
