Obiettivo F-Theta da 1064 nm/Obiettivi ƒ-Theta standard da 1064 nm

Le lenti utilizzate in combinazione con lo scanner del galvanometro XY sono chiamate lenti ƒ-theta, obiettivi a campo piano o lenti a scansione semplice.Le lenti ƒ-theta sono utilizzate in varie applicazioni dalla lavorazione dei materiali industriali, perforazione, saldatura di materiali sintetici e taglio oltre alla medicina e alla biotecnologia (microscopia confocale, oftalmologia) alla scienza e alla ricerca.Il design e la qualità dei componenti ottici giocano un ruolo decisivo.

Una lente standard focalizza il raggio laser su un piano sferico in contrasto con un campo piatto o piano ideale.L'uso di lenti ƒ-theta fornisce una superficie di messa a fuoco piana e una dimensione dello spot quasi costante sull'intero piano dell'immagine XY o campo di scansione.La posizione dello spot sul piano dell'immagine è direttamente proporzionale all'angolo di scansione.Le lenti telecentriche ƒ-theta focalizzano il raggio laser in modo che sia quasi perpendicolare (entro 1 grado) alla superficie di lavoro sull'intero campo di scansione.Ciò garantisce che lo spot sia rotondo anche negli angoli del campo di scansione e, se vengono realizzati fori o canali, siano perpendicolari alla superficie di lavoro.

Le lenti ƒ-theta con correzione del colore sono progettate per adattarsi a più lunghezze d'onda.Normalmente ciascuna lunghezza d'onda si focalizzerebbe su un punto diverso sulla superficie di lavoro.In una lente con correzione del colore il punto focale per ciascuna lunghezza d'onda coincide.Ciò si ottiene programmando una combinazione ideale di diversi tipi di vetro per i vari elementi dell'obiettivo.Le lenti ƒ-theta con correzione del colore vengono utilizzate principalmente per visualizzare simultaneamente la superficie di lavoro attraverso la lente di scansione con una fotocamera durante la lavorazione laser.Un'altra applicazione comune per le lenti a scansione con correzione del colore è l'uso nei microscopi a scansione confocale che richiedono un'ampia gamma di lunghezze d'onda visibili.

Le lenti telecentriche ƒ-theta forniscono un raggio con incidenza perpendicolare sulla superficie dell'immagine.Ciò è necessario per praticare fori e strutturare superfici nella terza dimensione (profondità).Lo svantaggio è generalmente un piano focale più piccolo rispetto a un obiettivo non telecentrico, perché la dimensione degli elementi frontali della lente deve essere maggiore dell'area di scansione.Sill offre per entrambi i tipi di obiettivi ƒ-theta un'ampia varietà di opzioni e distanze focali.

L'errore di telecentricità specifica la deviazione del raggio laser dalla perpendicolare.Di solito è massimo nell'angolo del campo di scansione XY.Si noti che l'errore di telecentricità è sempre zero sull'asse ottico.L'errore di telecentricità o l'angolo di incidenza massimo è un segno di qualità per obiettivi telecentrici o entocentrici.La perfetta telecentricità è possibile solo se tutta la luce proviene dal fuoco rivolto verso l'oggetto.In linea di principio si può dire: maggiore è lo spazio tra gli specchi, maggiore è la distanza da uno specchio al fuoco dell'oggetto, maggiore è l'errore di telecentricità.
Forniamo principalmente 3 serie di obiettivi f-theta, STY, STS e STJ.

Descrizione degli obiettivi f-theta della serie STY: STY-xxxx-yyy-zzz-dd-A
STY --- Obiettivi laser f-theta serie STY
xxxx-- lunghezza d'onda del laser, 1064 significa 1064 nm, 10,6 significa 10,6 um.
aaa---- campo contrassegno (campo di scansione), aaa x aaa mm
zzz---- lunghezza focale effettiva in mm
gg------ pupilla d'ingresso (diametro massimo consentito del raggio laser in ingresso) in mm (opzione)
A------ altri

Nota: (1) L'obiettivo f-theta è composto da 3 lenti e una finestra/vetro protettivo.Il rivestimento è uno strato dielettrico.La trasmissione è >99% a 1064 nm.Due lati del vetro protettivo sono rivestiti in AR a 1064 nm.

(2) Nelle tabelle seguenti le abbreviazioni sono le seguenti: FL significa lunghezza focale effettiva;EP significa max.diametro del fascio di ingresso;SAR significa area di scansione, AS significa diaframma di arresto;WD significa distanza di lavoro;OD significa max.diametro esterno;MT significa filettatura di montaggio, fs significa silice fusa, SA significa max.angolo di scansione completamente diagonale;L2 (a1) indica la separazione consigliata dello specchio;a2 significa 2° specchio rispetto alla flangia, L1 significa la distanza tra 2° specchio e lente di scansione, SL significa lunghezza di scansione, Lunghezza significa la lunghezza totale della lente di scansione, FSD significa diametro del punto focalizzato, WC significa raffreddato ad acqua, Max.IA significa angolo di telecentricità.

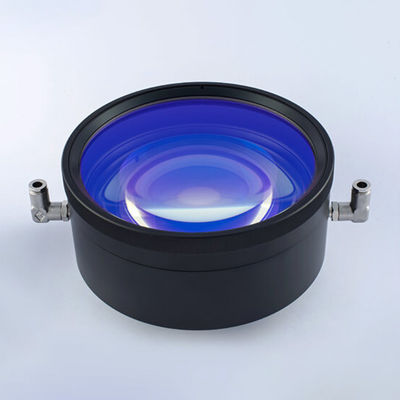

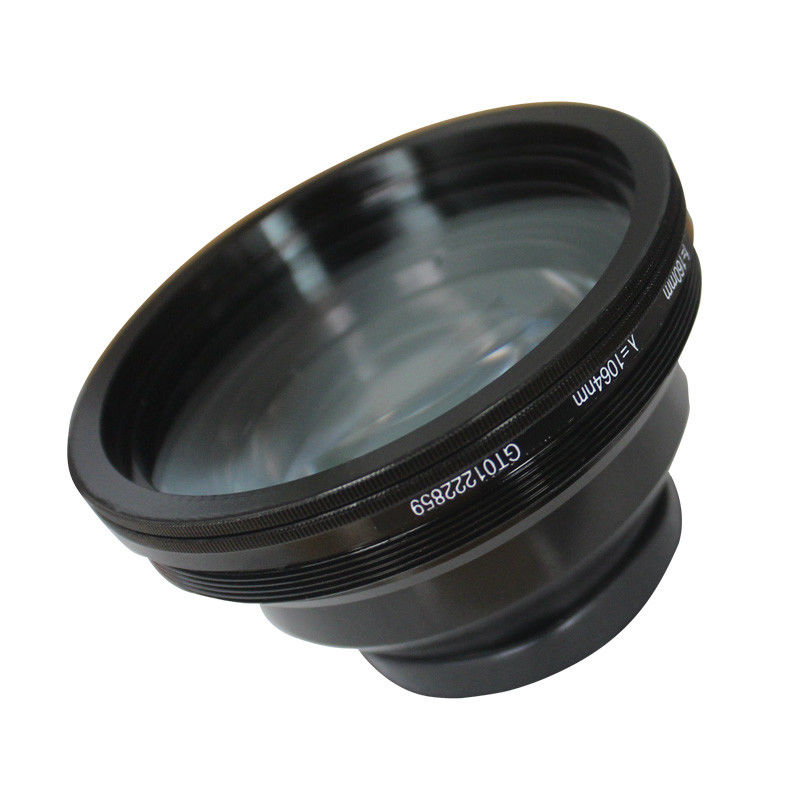

(1) Obiettivi di scansione serie STY da 1064 nm (obiettivi F-tehta)

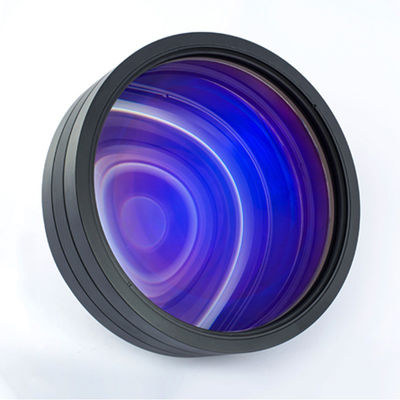

Lente F-theta serie STY (silice fusa)

Obiettivo F-theta serie STY da 1064 nm (vetro ottico)

Obiettivo F-theta da 1064 nm serie STH

Obiettivi F-theta serie STW da 1064 nm

Lenti F-theta serie STC da 1064 nm

Lente F-theta telecentrica serie STY da 1064 nm (silice fusa)

Obiettivo telecentrico F-theta serie STY da 1064 nm (vetro ottico)

(2) Obiettivi di scansione serie STS da 1064 nm (obiettivi F-theta)

FL=lunghezza focale;IM=max.diametro del fascio di ingresso;SAR=area di scansione;AS=arresto dell'apertura;WD=distanza di lavoro;MO=max.diametro esterno;MT=filettatura di montaggio;PW=finestre protettive

Obiettivi ƒ-Theta standard serie STS da 1064 nm

Obiettivi telecentrici ƒ-Theta serie STS da 1064 nm

Lenti ƒ-Theta in silice fusa standard serie STS da 1064 nm

Lenti ƒ-Theta in silice fusa serie STS da 1064 nm (basso assorbimento)

Lenti telecentriche ƒ-Theta serie STS da 1064 nm - Silice fusa

Lenti telecentriche ƒ-Theta serie STS da 1064 nm - Silice fusa (basso assorbimento)

Lenti ƒ-Theta per laser a impulsi corti serie STS da 1064 nm

Finestre di protezione utilizzate negli obiettivi f-theta: abbiamo finestre di protezione nelle dimensioni 75x1,7 mm, 80x1,7 mm e 113,5x2 mm, rivestite su entrambi i lati a 532 - 1064 nm.

Se non riesci a trovare un obiettivo f-theta adatto, per favorescarica il modulo quie inviaci via email il modulo compilato.Possiamo personalizzare e realizzare le lenti in base alle vostre esigenze specifiche.
